優勢和特點

  延遲時鐘模式下支持最高40 MHz的SPI時鐘速度

  4線模式下支持最高17 MHz的SPI時鐘速度

  4個高速、低傳播延遲、SPI信號隔離通道

  2個數據速率為250 kbps的數據通道

  延遲補償時鐘線

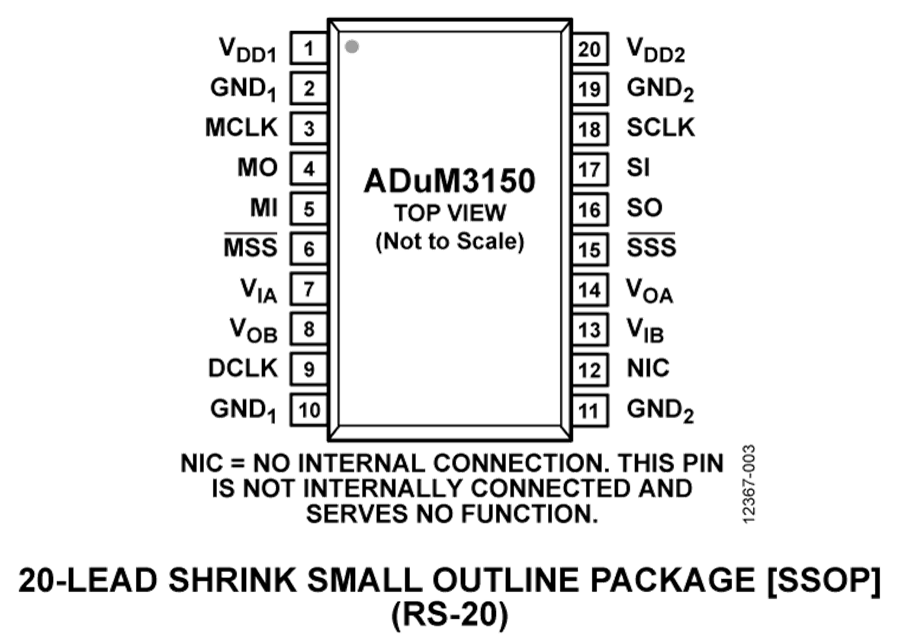

  20引腳SSOP封裝，爬電距離為5.1 mm

  工作溫度高達：125°C

  高共模瞬變抗擾度：>25 kV/μs

  安全和法規認證

  UL認證符合UL 1577標準

  1分鐘3750 V rms

  CSA元件驗收通知5A

  VDE合格證書

  DIN V VDE V 0884-10 (VDE V 0884-10):2006-12

  VIORM = 565 V峰值

產品詳情

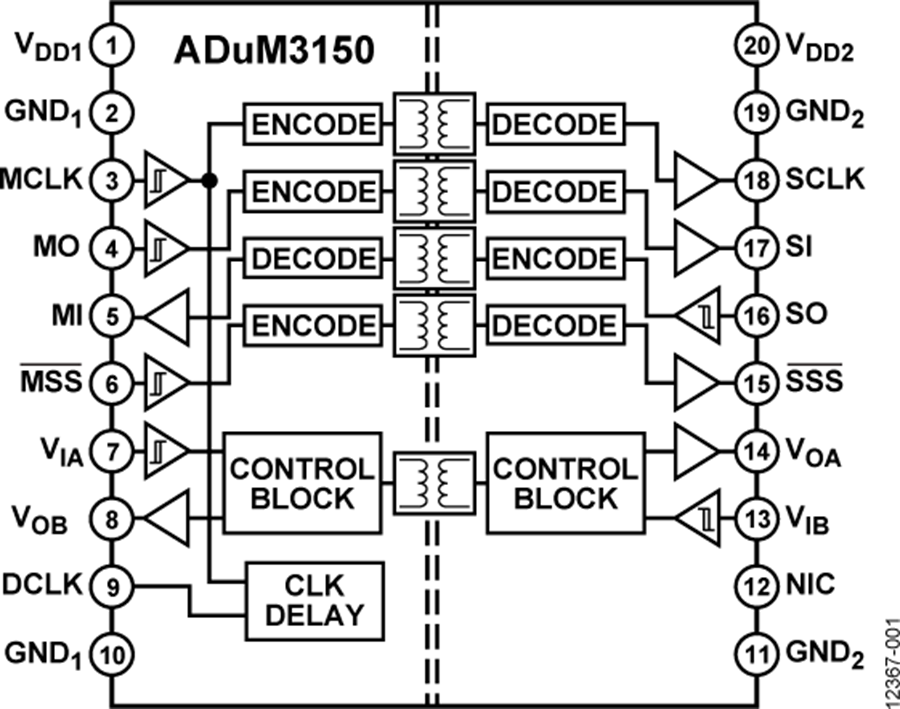

ADuM3150是一款3.75kV rms、6通道SPIsolator?數字隔離器，針對隔離式串行外設接口(SPI)進行了優化。 (提供5kV rms型號)。這款器件基于ADI公司的iCoupler?芯片級變壓器技術，在CLK、MO/SI、MI/SO和SS SPI總線信號中具有低傳播延遲特性，可支持最高17 MHz的SPI時鐘速率。 這些通道在工作時具有14 ns傳播延遲和1 ns抖動，以針對SPI優化時序。

ADuM3150隔離器還額外提供兩個獨立的低數據速率隔離通道，每個方向一個通道。 器件以250 kbps數據速率對慢速通道中的數據進行采樣和串行化，并伴有2.5 μs抖動。

ADuM3150支持器件主機側的延遲輸出時鐘。 該輸出可與主機上的額外時鐘端口搭配，以支持最高40 MHz的時鐘性能。 更多信息參見“延遲時鐘”部分。

應用

  工業可編程邏輯控制器(PLC)

  傳感器隔離
