優勢和特點

  增強的系統級ESD保護性能，符合IEC 61000-4-x標準

  工作溫度最高可達：125℃

  8引腳窄體SOIC封裝，符合RoHS標準

  低功耗工作

  5 V 工作電壓（請參考數據手冊）

  3.3 V工作電壓（請參考數據手冊）

  雙向通信

  3.3 V/5 V電平轉換

  欲了解更多特性，請參考數據手冊

  下載 ADuM3200-EP數據手冊 (pdf)

  軍用溫度范圍（?55 ℃至+125 ℃）

  受控制造基線

  增強型產品變更通知

  認證數據可應要求提供

  通過汽車應用認證

  汽車應用版本已通過AEC-Q100認證

  V62/14627 DSCC圖紙?zhí)?

產品詳情

ADuM3200/ ADuM3201均為采用ADI公司 iCoupler? 技術的雙通道數字隔離器。這些隔離器件將高速CMOS與單芯片變壓器技術融為一體，具有優于光耦合器等替代器件的出色性能特征。

iCoupler器件不用LED和光電二極管，因而不存在一般與光耦合器相關的設計困難。簡單的 iCoupler數字接口和穩定的性能特征，可消除光耦合器通常具有的電流傳輸比不確定、非線性傳遞函數以及溫度和使用壽命影響等問題。這些 iCoupler產品不需要外部驅動器和其它分立器件。此外，在信號數據速率相當?shù)那闆r下，iCoupler i器件的功耗只有光耦合器的1/10至1/6。

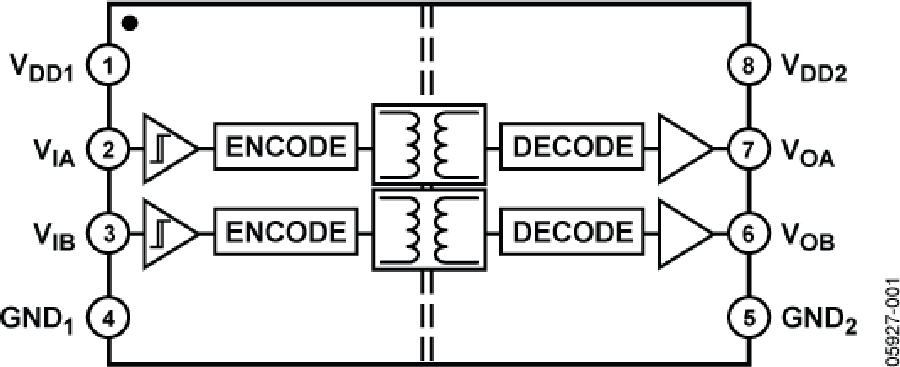

ADuM3200/ADuM3201隔離器提供兩個獨立的隔離通道，支持多種通道配置和數據速率（請參考“訂購指南”）。它們的任一側均可采用3.3 V至5 V電源電壓工作，與低壓系統兼容，并且能夠跨越隔離柵實現電壓轉換功能。ADuM3200W和ADuM3201W為汽車應用級產品，工作溫度可達125°C。

與ADuM1200/ADuM1201隔離器相比，ADuM3200/ADuM3201隔離器包含多項電路和布局改進，系統級IEC 61000-4-x測試（ESD、突波和浪涌）顯示其性能大大增強。對于ADuM1200/ADuM1201或ADuM3200/ADuM3201產品，這些測試的精度主要取決于用戶電路板或模塊的設計與布局。欲了解更多信息，請參考應用筆記AN-793：“iCoupler隔離產品的ESD/閂鎖考慮因素”。

應用

  尺寸至關重要的多通道隔離

  SPI 接口/數據轉換器隔離

  RS-232/RS-422/RS-485收發器隔離

   數字現場總線隔離

  混合動力汽車電池監控
