優勢和特點

  增強的系統級ESD保護性能，符合IEC 61000-4-x標準

  低功耗工作

  5 V電源：

  每個通道2.0 mA（最大值，0 Mbps至2 Mbps）

  每個通道4.1 mA（最大值，10 Mbps）

  每個通道36 mA（最大值，90 Mbps）

  3.3 V電源：

  每個通道1.0 mA（最大值，0 Mbps至2 Mbps）

  每個通道2.8 mA（最大值，10 Mbps）

  每個通道17 mA（最大值，90 Mbps）

  雙向通信

  3.3 V/5 V電平轉換

  工作溫度高達：105°C

  高數據速率：DC至90 Mbps (NRZ)

  精密時序特性

  脈沖寬度失真：2 ns（最大值）

  通道間匹配：2 ns（最大值）

  高共模瞬變抗擾度：>25 kV/μs

  輸出使能功能

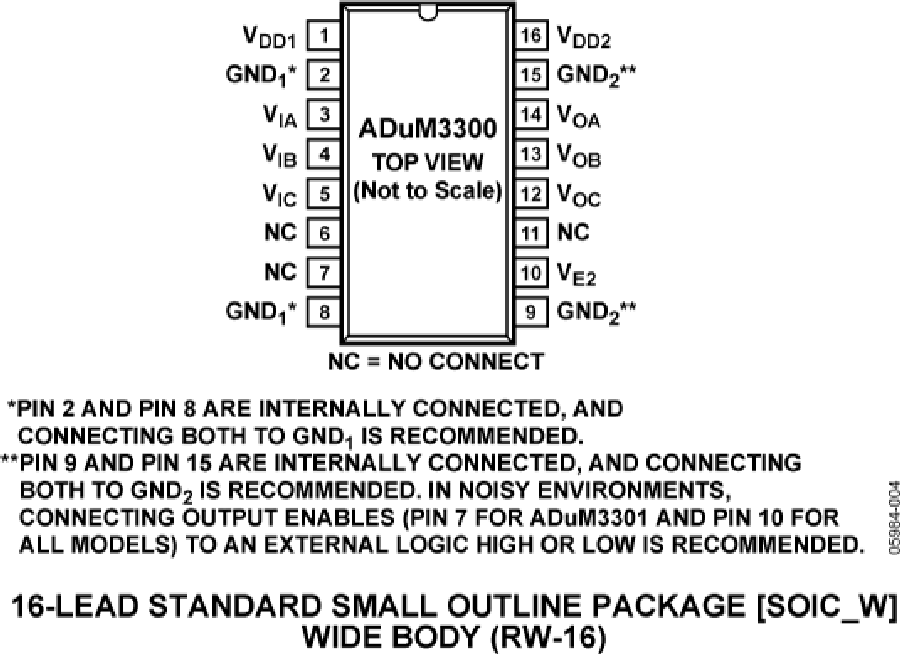

  16引腳寬體SOIC封裝，符合RoHS標準

  安全和法規認證

  UL認證：1分鐘2500 V rms，符合UL 1577標準

  CSA元件驗收通知5A

  VDE合規證書

  DIN V VDE V 0884-10 (VDE V 0884-10)：2006-12

  VIORM = 560 V峰值

  CQC認證符合GB4943.1-2011

產品詳情

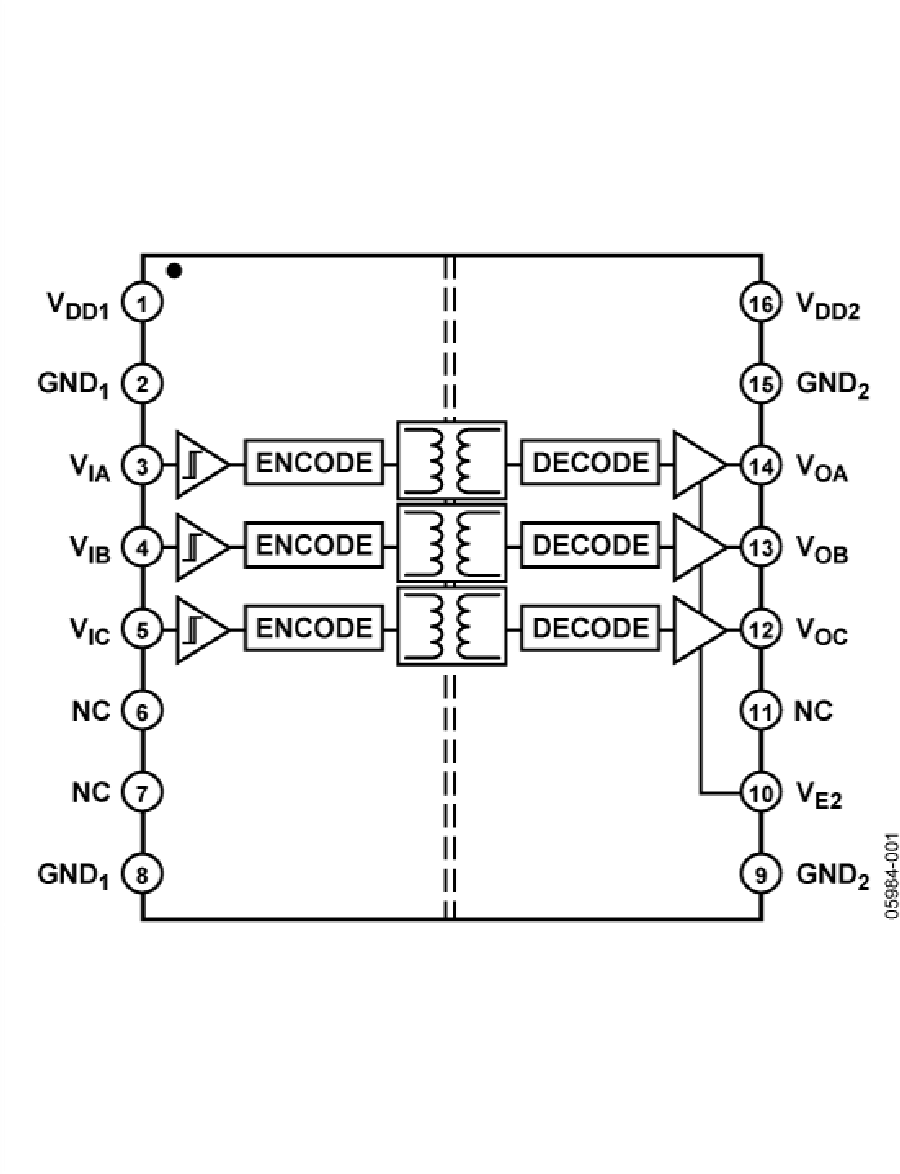

ADuM330x是采用ADI公司iCoupler?技術的三通道數字隔離器。這些隔離器件將高速CMOS與單芯片空芯變壓器技術融為一體，具有優于光耦合器等替代器件的出色性能特征。

iCoupler器件不存在一般與光耦合器相關的設計困難。簡單的iCoupler數字接口和穩定的性能特征，可消除光耦合器通常具有的電流傳輸比不確定、非線性傳遞函數以及溫度和使用壽命影響等問題。這些iCoupler產品不需要外部驅動器和其它分立器件。此外，在信號數據速率相當?shù)那闆r下，iCoupler器件的功耗只有光耦合器的1/10至1/6。

ADuM330x隔離器提供三個獨立的隔離通道，支持多種通道配置和數據速率（請參考數據手冊"訂購指南"部分）。所有型號均可采用2.7 V至5.5 V電源電壓工作，與低壓系統兼容，并且能夠跨越隔離柵實現電壓轉換功能。ADuM330x隔離器具有已取得專利的刷新特性，可確保不存在輸入邏輯轉換時及上電/關斷條件下的直流正確性。

與ADuM130x隔離器相比，ADuM330x隔離器包含多項電路和布局改進，系統級IEC 61000-4-x測試（ESD、突波和浪涌）顯示其性能大大增強。對于ADuM130x或ADuM330x產品，這些測試的精度主要取決于用戶系統的設計與布局。

應用

  通用多通道隔離

  SPI接口/數據轉換器隔離

  RS-232/RS-422/RS-485 收發器

  工業現場總線隔離
