優勢和特點

  有關AEC-Q100汽車應用級器件規格，請查看ADuM340xW數據手冊。

  增強的系統級ESD保護性能，符合IEC 61000-4-x標準

  雙向通信

  3 V/5 V 電平轉換

  工作溫度最高可達105°C

  高數據速率：DC至90 Mbps (NRZ)

  欲了解更多特性，請參考數據手冊

  下載ADuM3401-EP數據手冊

  軍用溫度范圍（?55 ℃至+125 ℃）

  受控制造基線

  唯一封裝/測試廠

  唯一制造廠

  增強型產品變更通知

  認證數據可應要求提供

  V62/14630 DSCC圖紙?zhí)?/p>

產品詳情

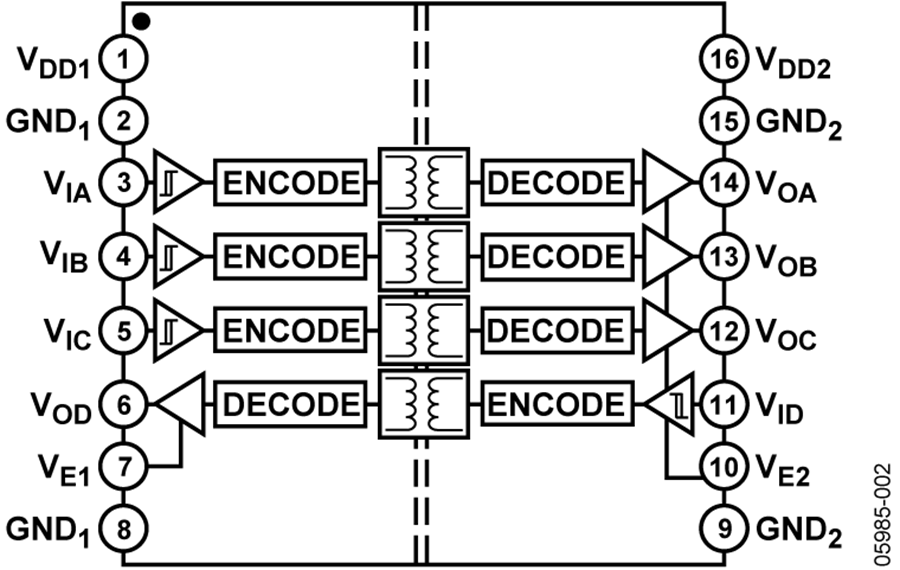

ADuM3400/ADuM3401/ADuM3402是采用ADI公司iCoupler?技術的四通道數字隔離器。

iCoupler 器件不存在一般與光耦合器相關的設計困難。簡單的iCoupler 數字接口和穩定的性能特征，可消除光耦合器通常具有的電流傳輸比不確定、非線性傳遞函數以及溫度和使用壽命影響等問題。這些 iCoupler 產品不需要外部驅動器和其它分立器件。此外，在信號數據速率相當?shù)那闆r下，iCoupler 器件的功耗只有光耦合器的1/10至1/6。

ADuM340x隔離器提供四個獨立的隔離通道，支持多種通道配置和數據速率（請參考“訂購指南”）。所有型號均可采用2.7 V至5.5 V電源電壓工作，與低壓系統兼容，并且能夠跨越隔離柵實現電壓轉換功能。ADuM340x隔離器具有已取得專利的刷新特性，可確保不存在輸入邏輯轉換時及上電/關斷條件下的直流正確性。

與ADuM1400/ADuM1401/ADuM1402隔離器相比，ADuM3400/ADuM3401/ADuM3402隔離器包含多項電路和布局改進，系統級IEC 61000-4-x測試（ESD、突波和浪涌）顯示其性能大大增強。 針對各系列隔離器的測試精度主要取決于用戶電路板或模塊的設計與布局。更多信息，請參考應用筆記AN-793： iCoupler隔離產品的ESD/閂鎖考慮因素。

應用

  通用多通道隔離

  SPI/數據轉換器隔離

  RS-232/RS-422/RS-485 收發器

  工業現場總線隔離
