制造商：ADI/AD
優勢和特點
數據速率最高可達25 Mbps (NRZ)
低傳播延遲：25 ns（典型值）
低動態功耗
1.8 V至5 V電平轉換
工作溫度最高可達：125℃
高共模瞬變抗擾度：>25 kV/μs
輸出默認選擇
20引腳SSOP封裝，符合RoHS標準
欲了解更多特性，請參考數據手冊
產品詳情
ADuM3480/ADuM3481/ADuM3482是采用ADI公司 iCoupler? 技術的四通道數字隔離器。這些隔離器件將高速CMOS與單芯片空芯變壓器技術融為一體，具有優于光耦合器件和其它集成式耦合器等替代器件的出色性能特征。典型傳播延遲降至25 ns，脈沖寬度失真也隨之減半。ADuM3480/ADuM3481/ADuM3482的4個通道支持多種通道配置和兩種數據速率，最高達25 Mbps（請參考訂購指南部分）。全部模塊均采用獨立內核和I/O電源供電。內核采用3.0 V至5.5 V供電，而I/O電源可提供1.8 V至5.5 V電壓范圍。若需要在內核工作范圍內供電，可將兩個電源連在一起以便實現單電源供電。當I/O需要與不同于內核電源供電的邏輯電平對接，則I/O電源可在更寬范圍內獨立于內核電源工作。I/O電源電壓的最小值為1.8 V，與低電壓邏輯兼容。正常工作時，需要內核和I/O電源同時供電。
應用-通用多通道隔離-SPI接口/數據轉換器隔離-工業現場總線隔離
ADUM3481電路圖

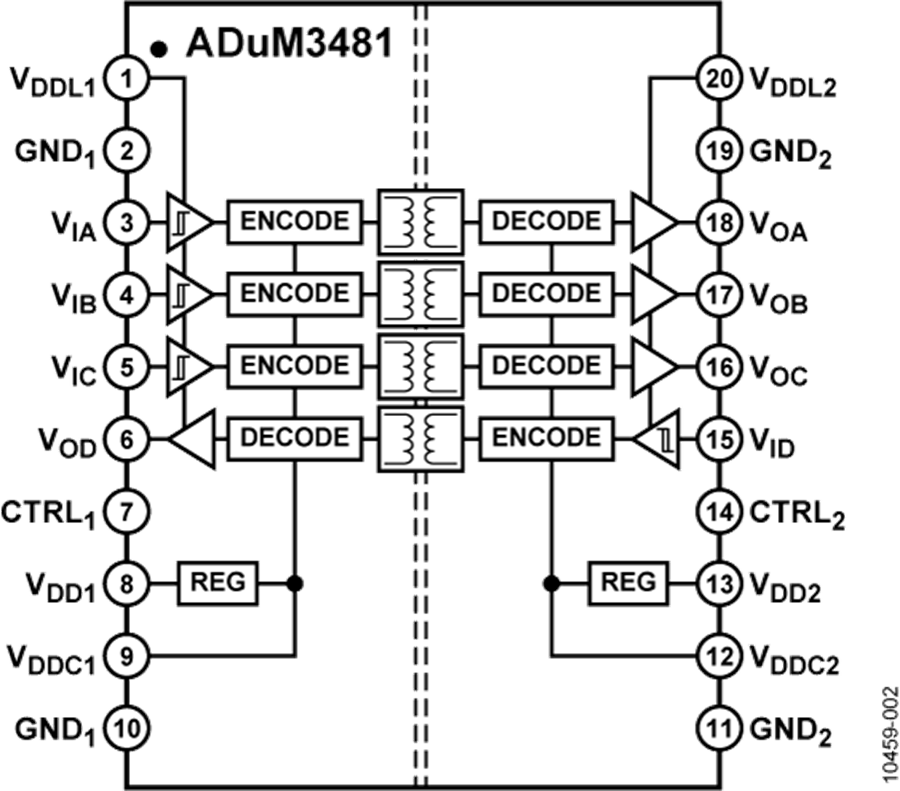

ADUM3481 引腳圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| ADUM3481BRSZ-RL7 | - | - | 立即購買 |
| ADUM3481BRSZ | - | - | 立即購買 |
| ADUM3481ARSZ-RL7 | - | - | 立即購買 |
| ADUM3481ARSZ | - | - | 立即購買 |
| 標題 | 類型 | 大?。↘B） | 下載 |
|---|---|---|---|
| UG-546: Evaluating the | 352 | 點擊下載 |
Analog Devices Inc. EVAL-ADuM4165和EVAL-ADuM4166評估板可快速、輕松地評估ADuM4165和ADuM4166 USB 2.0隔離器，可直接連接USB主機
Analog Devices Inc. ADuM4165和ADuM4166 USB 2.0端口隔離器采用iCoupler? 技術，可根據需要?jiǎng)討B(tài)支持所有USB 2.0數據速率，不論是低速 (1.5
ADuM1401是采用3/1通道方向性的四通道數字隔離器，采用ADI公司iCoupler? 技術。
ADUM1200ARZ數字隔離器成為技術進步領域的關鍵組件。其創新設計和多方面功能重新定義了數字隔離技術的格局，提供了滿足不同工業需求的眾多功能。讓我們通過本文直觀的了解ADUM1200ARZ的功能與技術標準。
ADuM124x和ADuM144x系列數字隔離器是業界功耗最低的隔離器， 支持最高2500V的隔離電壓，采用超小型QSOP封裝。看看如何用一個普通的土豆驅動這些器件。
ADuM520x和ADuM540x系列是基于ADI專有iCoupler技術的第二代isoPower產品。
