優勢和特點

  內置補償?shù)母綦xPWM反饋

  原邊變壓器驅動器可在5 V輸入電壓下支持2.5 W輸出功率

  可調的穩壓輸出：3.3 V至24 V

  效率高達80%

  可調振蕩器頻率：200 kHz至1 MHz

  上電時提供軟啟動功能

  逐脈沖過流保護

  熱關斷

  5,000 V rms隔離

  高共模瞬變抗擾度：>25 kV/μs

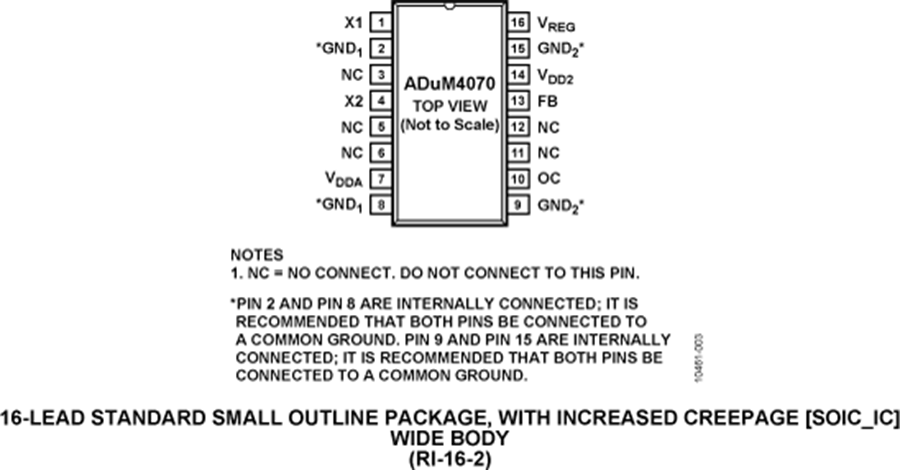

  16引腳SOIC封裝，爬電距離為8.3 mm

  工作溫度最高可達105°C

產品詳情

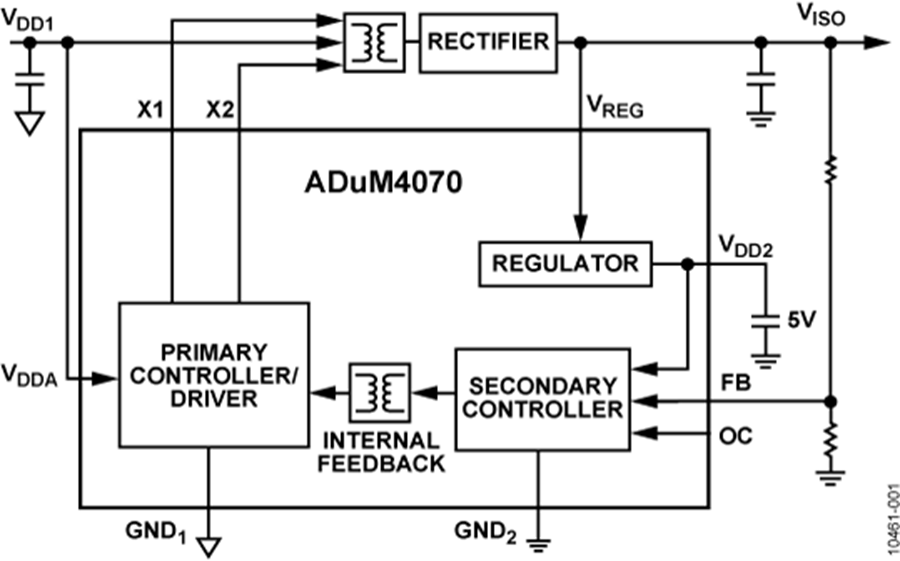

ADuM4070是一款穩壓DC/DC隔離電源控制器，集成內部MOSFET驅動器。該DC/DC控制器原邊內置一個隔離式PWM反饋，采用i Coupler?芯片級變壓器技術和完整的回路補償?？梢圆槐夭捎霉怦詈掀鬟M行反饋以及為了穩定性而補償環路。

相比未經調節的隔離DC/DC電源，ADuM4070隔離器可以提供更加穩定的輸出電壓和更高的效率。它采用寬體SOIC封裝，完全集成了反饋和環路補償，提供更小的尺寸和8.3 mm爬電距離解決方案。穩壓反饋可在整個輸出功率范圍內提供相對平坦的效率曲線。ADuM4070可從5.0 V或3.3 V輸入電壓使能具有3.3 V至24 V隔離輸出電壓范圍的DC/DC轉換器，輸出功率達2.5 W。

應用

  電源啟動偏置和柵極驅動

  隔離傳感器接口

  過程控制
