優勢和特點

  支持最高17 MHz的SPI時鐘速度

  4個高速、低傳播延遲、SPI信號隔離通道

  三個250 kbps數據通道

  20引腳SOIC_IC封裝，爬電距離為8.3 mm

  工作溫度高達：125°C

  高共模瞬變抗擾度：>25 kV/μs

  安全和法規認證

  UL認證符合UL 1577標準

  1分鐘5000 V rms，SOIC長封裝

  CSA元件驗收通知5A

  VDE合格證書

  DIN V VDE V 0884-10 (VDE V 0884-10):2006-12

  最大工作絕緣電壓(VIORM)：849 V峰值

產品詳情

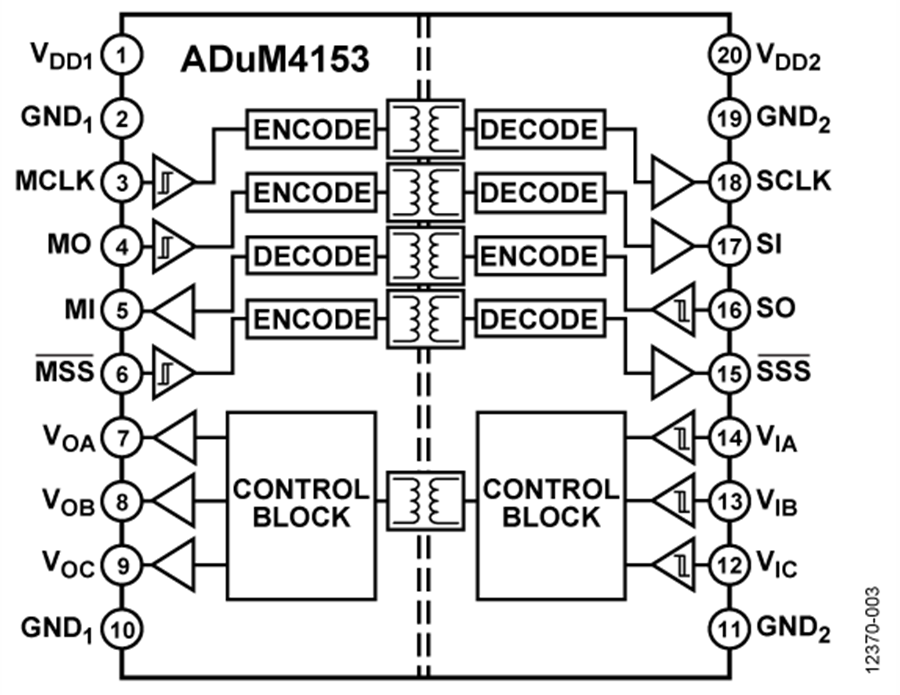

ADuM4151/ADuM4152/ADuM4153為5kV rms、7通道SPIsolator?數字隔離器，針對隔離式串行外設接口(SPI)進行了優化。 (提供3.75kV rms型號)。這些器件基于ADI公司的iCoupler?芯片級變壓器技術，在CLK、MO/SI、MI/SO和SS SPI總線信號中具有低傳播延遲特性，可支持最高17 MHz的SPI時鐘速率。 這些通道在工作時具有14 ns傳播延遲和1 ns抖動，以針對SPI優化時序。

ADuM4151/ADuM4152/ADuM4153隔離器還以三種不同的通道方向組合額外提供了三個獨立的低數據速率隔離通道。 器件以250 kbps數據速率對慢速通道中的數據進行采樣和串行化，并在低速通道中伴有最高2.5 μs的抖動。

應用

  工業可編程邏輯控制器(PLC)

  傳感器隔離
