制造商：ADI/AD
優勢和特點
集成隔離高端電源
150 mW副邊功耗
隔離高端和低端輸出
100 mA輸出源電流、300 mA輸出吸電流
高共模瞬變抗擾度： >25 kV/μs
工作溫度最高可達： 105°C
可調功率水平
16引腳寬體SOIC封裝
安全和法規認證
UL認證： 2500 V rms（1分鐘），符合UL 1577標準
通過汽車應用認證
產品詳情
ADuM5230是一款隔離式半橋柵極驅動器,采用ADI公司的iCoupler?技術提供獨立的隔離高端和低端輸出。此款隔離器件結合了CMOS和微變壓器技術，并集成DC/DC轉換器來提供隔離高端電源。這樣便能消除與外部電源配置相關的成本、空間和性能困難，比如自舉電路。該高端隔離電源不僅可向ADuM5230高端輸出供電，還可向配合ADuM5230使用的任何外部緩沖電路供電。
與采用高壓電平轉換方法的柵極驅動器相比，ADuM5230的輸入與各輸出之間具有真電氣隔離優勢。相對于輸入，各路輸出的工作電壓最高可達±700 VP，因而支持低端切換至負電壓。高端與低端之間的差分電壓最高可達700 VP。
應用
MOSFET/IGBT柵極驅動器
汽車
電機驅動
電源

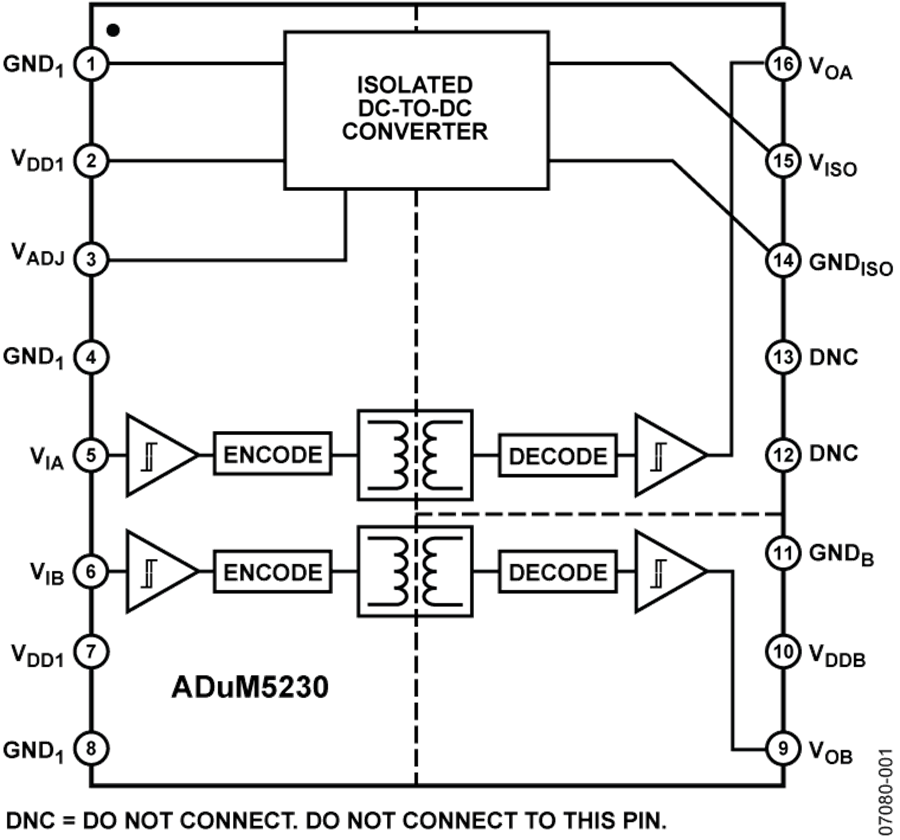

ADUM5230電路圖

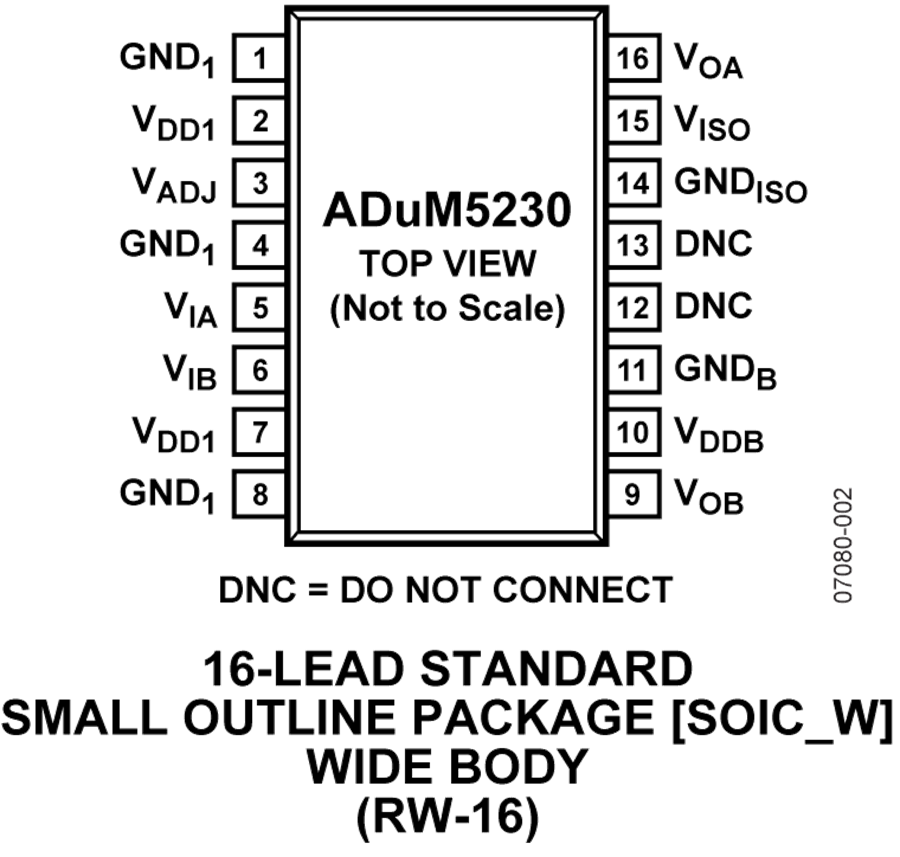

ADUM5230 引腳圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| ADUM5230WARWZ-RL | - | - | 立即購買 |
| ADUM5230WARWZ | - | - | 立即購買 |
| ADUM5230ARWZ-RL | - | - | 立即購買 |
| ADUM5230ARWZ | - | - | 立即購買 |
