制造商：ADI/AD
優勢和特點
集成isoPower 的隔離式DC/DC轉換器
5 V或3.3 V調節輸出
最高400 mW輸出功率
16引腳SOIC封裝，爬電距離大于7.6 mm
工作溫度最高可達105°C（最大值）
高共模瞬變抗擾度：>25 kV/μs
熱過載保護
安全和法規認證UL認證（申請中）1分鐘5000 V rms，符合UL 1577標準
CSA元件驗收通知#5AIEC 60601-1: 125 V rmsIEC 60950-1: 380 V rms
VDE 合格證書（申請中）IEC 60747-5-2 (VDE 0884 Part 2):2003-01VIORM = 846 V 峰值
產品詳情
ADuM6000是一款基于ADI公司?iCoupler??技術的隔離式DC/DC轉換器?。?該DC/DC轉換器可提供多種輸入/輸出電壓組合的穩壓隔離功率?，?如數據手冊的表1所列。?ADI公司芯片級變壓器?iCoupler?技術使這款DC/DC轉換器的隔離功率傳輸效率最高可達31%?，?因此可提供小尺寸、完全隔離的解決方案?。?對于iCoupler 系列隔離器ADuM5401?、? ADuM5402、 ADuM5403、 ADuM5404、 ADumM520x和ADuM620x 利用ADuM6000可以獲得更高的輸出功率水平。 設計印刷電路板(PCB)布局時應特別小心，必須符合相關輻射標準。如需電路板布局建議，請參考應用筆記 AN-0971。
應用
USB 外設電源
RS-232/RS-422/RS-485 收發器電源
工業現場總線電源
電源啟動偏置
工業PLC

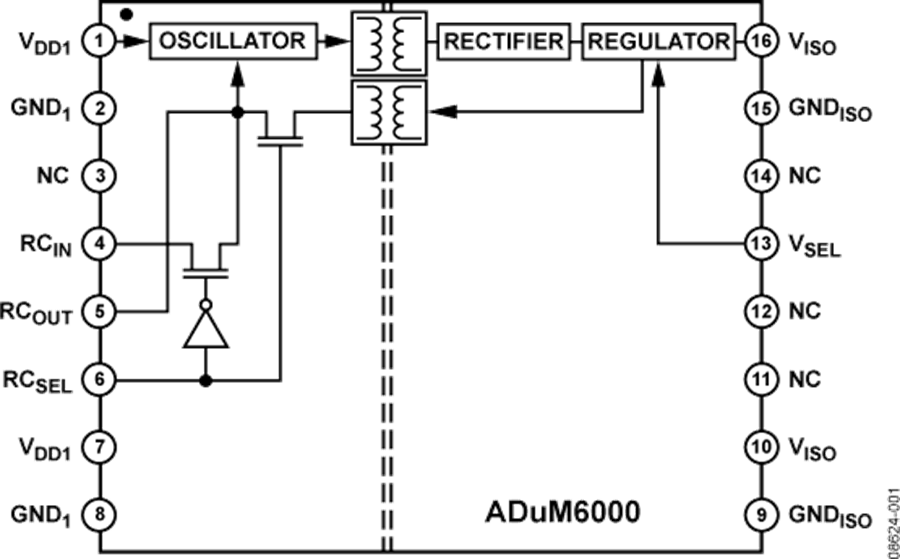

ADUM6000電路圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| ADUM6000ARWZ-RL | - | - | 立即購買 |
| ADUM6000ARWZ | - | - | 立即購買 |
| ADUM6000ARIZ-RL | - | - | 立即購買 |
| ADUM6000ARIZ | - | - | 立即購買 |
ADuM124x和ADuM144x系列數字隔離器是業界功耗最低的隔離器，支持最高2500V的隔離電壓，采用超小型QSOP封裝?？纯慈绾斡靡粔K普通的土豆驅動這些器件。
利用ADuM241D四通道數字隔離器和ADuM6000隔離式DC/DC轉換器，可以實現50 Mbps數據速率以及ADM3065E隔離，如圖3所示。ADuM241D的數據速率最高可達150 Mbps，能夠提供完全支持ADM3065E以50 Mbps數據速率工作所需的精確時序。
ADuM520x和ADuM540x系列是基于ADI專有iCoupler技術的第二代isoPower產品。
ADuM6xxx系列isoPower?集成隔離電源器件提供5kV rms增強隔離性能，與光耦合器等分立式解決方案相比，電路板面積和成本可節省大約50%。
ADI公司出品的iCoupler?數字隔離器。ADuM347x是業界首款在單封裝中集成變壓器驅動器和PWM（脈沖寬度調制）控制器的數字隔離器。
- 采用 isoPower(R) DC/DC 轉換器技術的新款 iCoupler(R) 數字隔離器件，尺寸和成本與光耦合器解決方案相比減少一半。 北京2010年12月28日電 /電子
