優勢和特點

  isoPower 集成隔離式DC/DC轉換器

  5 V或3.3 V調節輸出

  最高400 mW輸出功率

  兩個DC至25 Mbps (NRZ)信號隔離通道

  16引腳SOIC封裝，爬電距離為7.6 mm

  工作溫度最高可達105°C（最大值）

  高共模瞬變抗擾度：>25 kV/μs

  安全和法規認證UL認證（申請中）1分鐘5000 V rms，符合UL 1577標準

  CSA 元件驗收通知#5AIEC 60601-1: 125 V rmsIEC 60950-1: 380 V rms

  VDE 合格證書（申請中）IEC 60747-5-2 (VDE 0884 Part 2):2003-01VIORM = 846 V 峰值

產品詳情

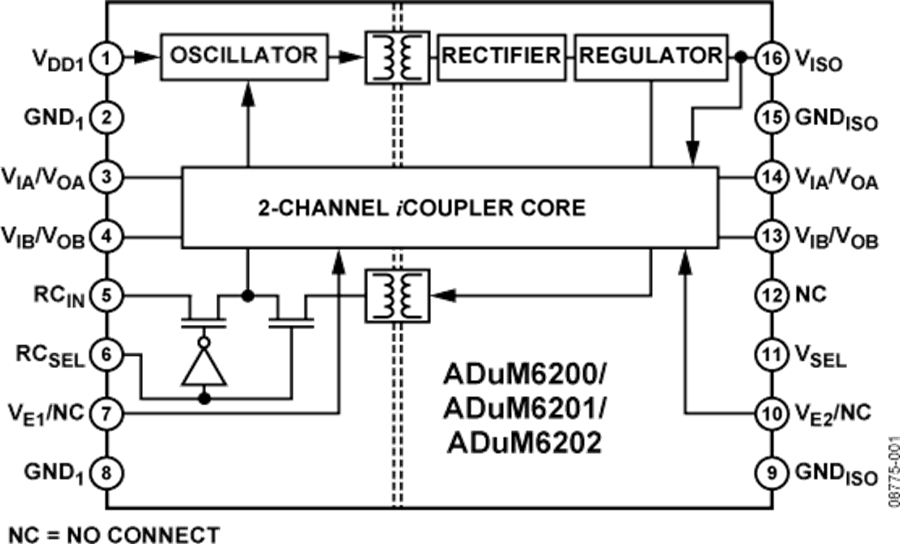

ADuM6200/ADuM6201/ADuM6202 均為雙通道數字隔離器，集成 isoPower?隔離式DC-DC轉換器。該DC/DC轉換器。該DC/DC轉換器基于ADI公司的iCoupler?技術，采用5.0 V（5.0V輸入電源）或3.3 V電壓（3.3V電源）時，可提供高達400 mW的穩壓隔離功率；功率水平如數據手冊的表1所示。在低功耗隔離設計中，這些器件無需使用單獨的隔離式DC/DC轉換器。利用iCoupler芯片級變壓器技術，能夠隔離邏輯信號和DC/DC轉換器的磁性元件。因此，可提供小尺寸、完全隔離的解決方案。ADuM6200/ADuM6201/ADuM6202隔離器提供兩個獨立的隔離通道，支持多種通道配置和數據速率（更多信息請參考“訂購指南”）。isoPower利用高頻開關元件，通過其變壓器傳輸功率。設計印刷電路板(PCB)布局時應特別小心，必須符合相關輻射標準。如需電路板布局建議，請參考應用筆記AN-0971 。

應用

  RS-232/RS-422/RS-485收發器

  工業現場總線隔離工業現場總線隔離

  電源啟動偏置和柵極驅動

  隔離傳感器接口

  工業PLC
