制造商：ADI/AD
優勢和特點
出色的交流性能-3 dB帶寬? ? ? 800 MHz（200 mV p-p）? ? ? 730 MHz（2 V p-p）壓擺率：2800 V/μs
低功耗：75 mW，VS = ±5 V
出色的視頻性能>100 MHz，0.1 dB增益? ? ? 平坦度0.02%差分增益/? ? ? 0.02° 差分相位? ? ? 誤差 (RL = 150 Ω)
增益 = +1 (ADV3219)或增益 = +2 (ADV3220)
低串?dāng)_：?82 dB（MHz）；?60 dB（100 MHz）
利用高阻抗輸出禁用功能，多個器件可以相連，且不會向輸出總線提供負載
8引腳LFCSP
產品詳情
ADV3219和ADV3220是高速、高壓擺率、緩沖2:1模擬多路復用器。其?3 dB信號帶寬大于800 MHz，通道切換的1%建立時間少于20 ns。兩款器件的串?dāng)_性能均為-60 dB，隔離性能為-82 dB (100 MHz)，因而適合許多高速應用。驅動75 Ω 后部端接負載時，差分增益低于0.02%，差分相位小于0.02°，0.1 dB平坦度超過100 MHz，是各類信號開關的理想選擇。??????
ADV3219/ADV3220含有一個輸出緩沖，可將其置于高阻抗?fàn)顟B(tài)，以將多個輸出相互連接起來，實現級聯信號級，而無需“關斷”通道為輸出總線提供負載。ADV3219的增益為+1，ADV3220的增益為+2；兩款器件均采用±5 V電源供電，僅消耗不到7.5 mA的空閑電流。
ADV3219/ADV3220采用8引腳LFCSP封裝，額定溫度范圍為?40°C至+85°C擴展工業溫度范圍。
應用
高速信號路由，包括：? ?視頻（NTSC、PAL、S、SECAM、YUV、RGB）? ?壓縮視頻（MPEG、小波）? ?3級數字視頻(HDB3)
數據通信
電信

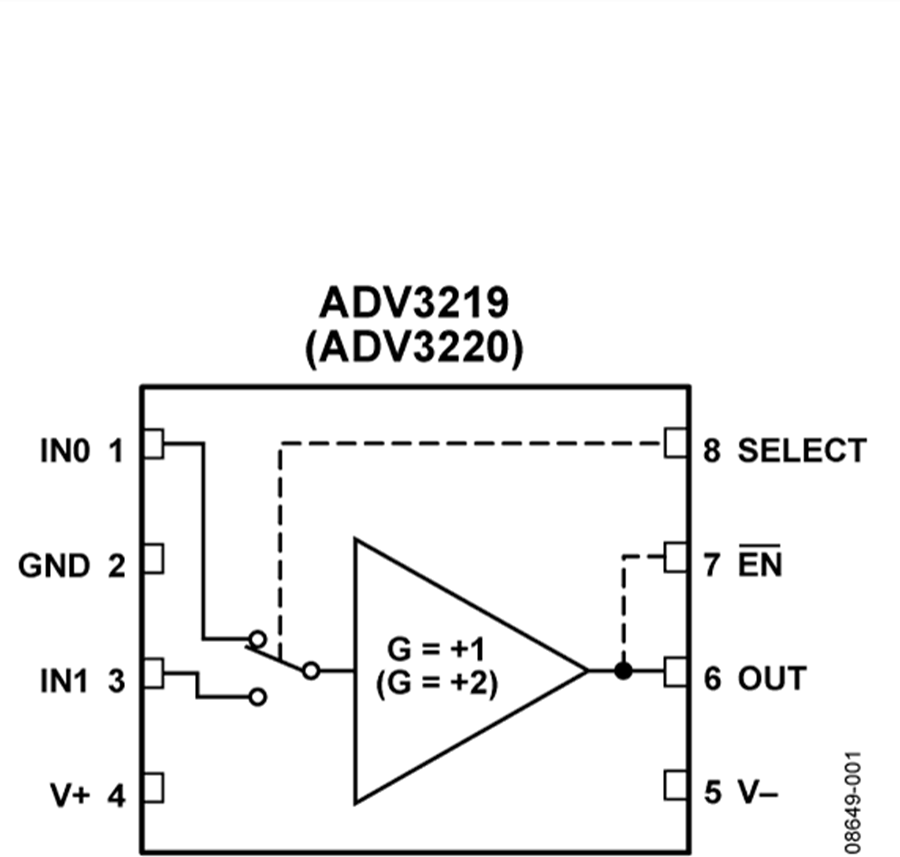

ADV3220電路圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| ADV3220ACPZ-RL | - | - | 立即購買 |
| ADV3220ACPZ-R7 | - | - | 立即購買 |
| ADV3220ACPZ | - | - | 立即購買 |
| 標題 | 類型 | 大?。↘B） | 下載 |
|---|---|---|---|
| UG-843: Evaluation Board for the ADV3219/ADV3220 800 MHz, 2:1 Analog Multiplexers | 436 | 點擊下載 |
