優勢和特點

  移動高清鏈路(MHL)接收器支持高帶寬數字內容保護(HDCP)認證與解密最高像素時鐘頻率：75 MHz，允許高達720p/1080i (60 Hz)的HDTV格式

  高清多媒體接口(HDMI)接收器支持HDCP認證與解密最高像素時鐘頻率：162 MHz，允許高達1080p的HDTV格式，顯示分辨率高達UXGA（1600 × 1200，60 Hz）

  分量視頻處理器任意至任意、3 × 3色彩空間轉換(CSC)矩陣對比度、亮度、色調、飽和度視頻調節水平同步(HS)/垂直同步(VS)/數據使能(DE)時序的時序調節控制

  串行數字音頻輸出接口支持HDMI/MHL音頻提取高級靜音特性I2S兼容型左對齊和右對齊音頻輸出模式提供8通道TDM輸出模式

  移動工業處理器接口(MIPI)相機串行接口2 (CSI-2)發送器4通道發送器提供4/2/1通道多路復用選項，可用于HDMI/MHL/數字輸入端口源

  8位數字輸入/輸出端口

  通用雙線式串行微處理器單元(MPU)接口（I2C兼容型）溫度范圍：?40°C至+85°C100引腳、9 mm × 9 mm、符合RoHS標準的CSP_BGA封裝通過汽車應用認證

  欲了解更多特性，請參考數據手冊

產品詳情

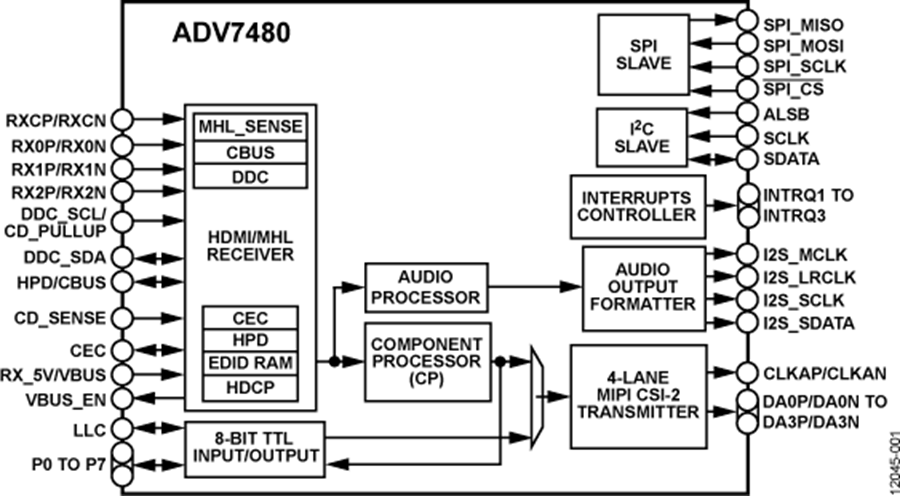

ADV7480是一款組合式HDMI?/MHL?接收器，針對具有連接能力的音響主機，并且這些音響主機需采用智能手機或其他消費電子設備的有線、未壓縮的數字音頻/視頻鏈路才能支持流傳輸，并將基于云的多媒體內容與應用集成至汽車信息娛樂系統中。

ADV7480 MHL 2.1接收器支持的最高像素時鐘頻率為75 MHz，24位模式下允許高達720p/1080i的分辨率(60 Hz)。 ADV7480具有鏈路控制總線(CBUS)，可處理鏈路層、轉換層，并執行CBUS電氣信號探測以及顯示數據通道(DDC)命令。 可通過I2C總線或?qū)Ｓ么型庠O(shè)接口(SPI)總線處理系統處理器部署的MHL邊帶通道(MSC)命令。提供專用中斷引腳(INTRQ3)，指示CBUS相關事件已發生。

ADV7480還集成使能引腳(VBUS_EN)，可動態使能或禁用電壓調節器輸出，向MHL源提供5 V電壓總線(VBUS)信號。

ADV7480 HDMI接收器支持的最高像素時鐘頻率為162 MHz，允許高達1080p的HDTV格式，顯示分辨率可高達UXGA（1600 × 1200，60 Hz）。 器件集成消費電子控制(CEC)控制器，支持能力發現和控制(CDC)特性。 HDMI輸入端口具有專用的5 V檢測和熱插拔(Hot Plug?)置位引腳。

HDMI/MHL接收器集成一個自適應最小化傳輸差分信號(TMDS)均衡器，確保接口在長電纜條件下具有魯棒的工作性能。 ADV7480的單個接收器端口可接收HDMI和MHL電氣信號。 通過CD_SENSE引腳進行電纜阻抗檢測，可實現HDMI和MHL之間的自動檢測。

ADV7480內置一個分量處理器(CP)，用于處理來自HDMI/MHL接收器的視頻信號。 它提供的功能包括：對比度、亮度和飽和度調整，以及針對HS/VS/DE時序的自由運行和時序調整控制。

ADV7480具有8位數字輸入/輸出端口，支持高達720p/1080i的輸入和輸出視頻分辨率，提供8位交錯式4:2:2 SDR以及DDR模式。

為實現這些視頻輸入源與最新一代信息娛樂片上系統(SoC)的無縫接口，ADV7480提供了一個MIPI? CSI-2發送器。 四通道發送器提供4/2/1個數據通道多路復用選項，還能用于從HDMI接收器、MHL接收器和數字輸入端口輸出視頻。

ADV7480具有一個靈活的音頻輸出端口，用于輸出從MHL或HDMI流提取的音頻數據。 HDMI/MHL接收器具有高級音頻功能，其中包括靜音控制器，用于消除音頻輸出中的外來音頻噪聲。 此外，可以將ADV7480設置為輸出時分多路復用(TDM)串行音頻，支持通過單個音頻輸出接口端口傳輸八個多路復用串行音頻通道。

ADV7480通過雙線式串行雙向端口（I2C兼容型）進行編程。

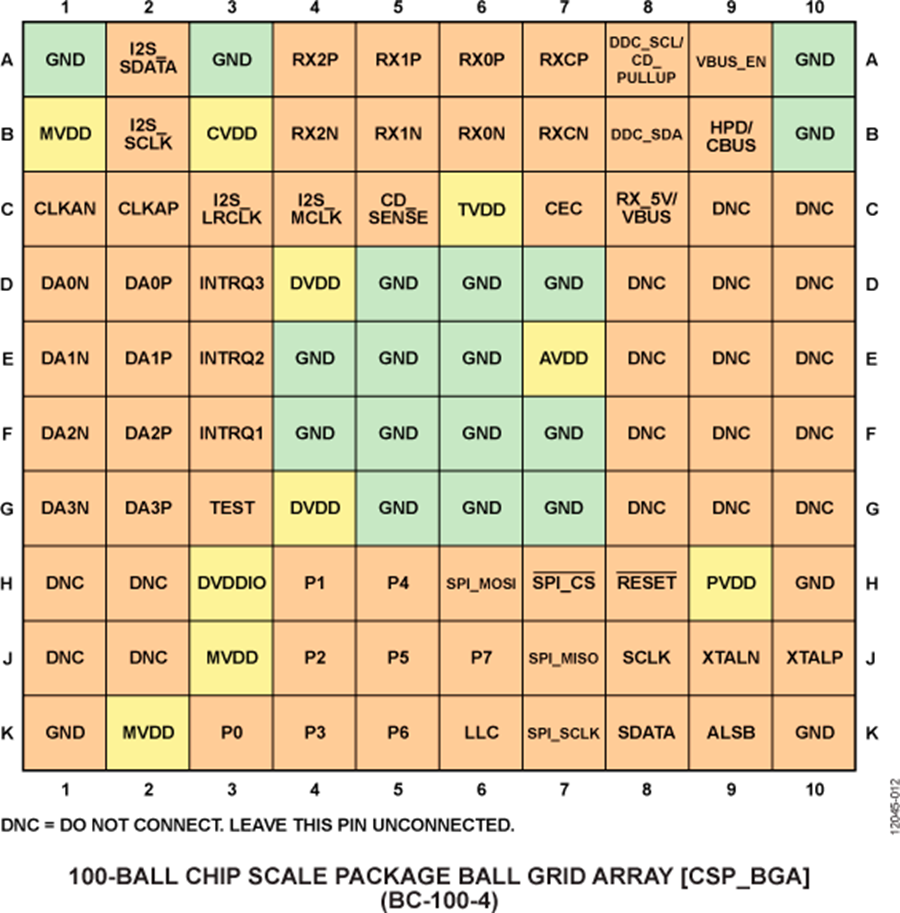

ADV7480采用先進的CMOS工藝制造，提供9 mm × 9 mm、100引腳CSP_BGA封裝，符合RoHS標準；額定溫度范圍為?40°C至+85°C。

ADV7480提供汽車級和工業級版本。

應用

  便攜式設備

  車載信息娛樂系統（音響主機和后座娛樂系統）

  HDMI中繼器和視頻開關
