優勢和特點

  5路輸入、1路輸出HDMI?收發器

  支持HDMI支持3GHz視頻（如4k x 2k）音頻回授通道(ARC)支持3D TV內容類型位兼容CEC 1.4擴展的色度

  基于字符和圖標的屏幕顯示(OSD)

  3D OSD疊加于所有強制性3D格式支持OSD疊加于3 GHz視頻格式

  高帶寬數字內容保護(HDCP 1.4)

  支持HDCP中繼器，最高支持127 KSV

  300 MHz最高TMDS時鐘頻率（高達4k x 2k）

  支持48/36/30位深色輸入模式

  超低抖動數字PLL（100%去偏斜）

  欲了解更多特性，請參考數據手冊

產品詳情

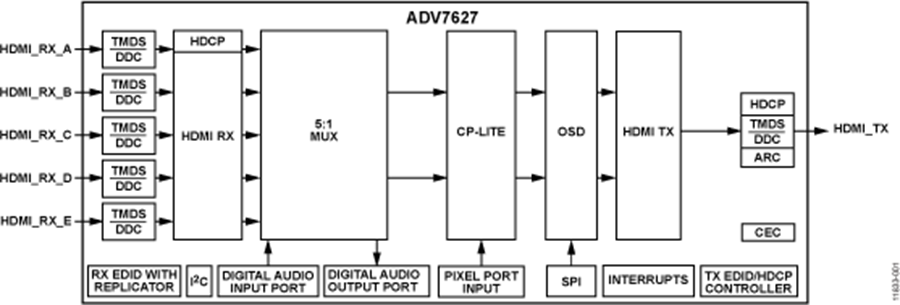

ADV7627是一款高性能、5路輸入、1路輸出、高清多媒體接口(HDMI?)收發器。 該器件支持3 GHz視頻，并具有一個HDMI接收器、一個HDMI發送器、一個音頻輸出端口、一個音頻輸入端口以及一個像素端口輸入。 借助經過全面測試的ADI中繼器軟件庫和驅動程序，ADV7627支持所有HDCP中繼器功能。

ADV7627集成的HDMI接收器和發送器支持接收與發送3 GHz視頻格式，包括24 Hz/25 Hz/30 Hz下的4k x 2k，以及所有強制性HDMI 3D TV格式。 接收器和發送器還支持THX? Media Director?。

HDMI接收器集成一個均衡器，可確保該接口在最長30米的電纜條件下具有魯棒的工作性能。 HDMI接收器具有768字節易失性擴展顯示識別數據(EDID)存儲器，為一個或兩個EDID提供便利。 各HDMI端口具有專用的5 V檢測和熱插拔(Hot Plug?)置位引腳。

HDMI發送器支持音頻回授通道(ARC)，并集成支持能力發現和控制(CDC)的HDMI CEC控制器。

ADV7627提供一個音頻輸出端口和一個音頻輸入端口。 每個音頻端口支持從HDMI流提取音頻輸出數據，或?qū)⒁纛l數據插入HDMI流，通道數多達8個。 支持的HDMI音頻格式有：I2S、S/PDIF、直接數字流(DSD)和高比特率(HBR)音頻。

ADV7627集成一個TTL像素端口輸入，方便接收來自模擬前端解碼器（如ADV7180、ADV7181D或ADV7842）的數字視頻數據。

ADV7627集成屏幕顯示(OSD)發生器，可以產生并控制基于高質量字符和圖標的系統狀態與控制顯示。 該OSD能與3 GHz視頻格式和3D視頻重疊。 有興趣使用OSD的客戶可以獲得Blimp——ADI公司的OSD開發工具。

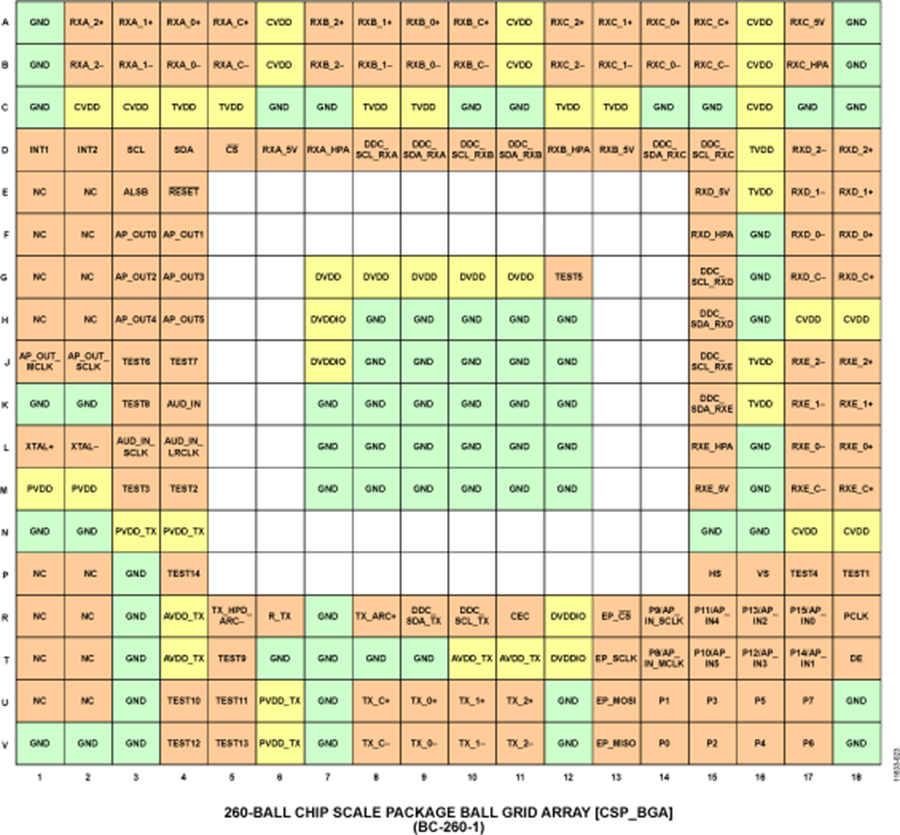

ADV7627采用節省空間的260引腳、15 mm × 15 mm CSP_BGA表貼封裝，符合RoHS標準，額定溫度范圍為0°C至+70°C。

應用

  AVR

  HTiB

  SOUNDBAR，支持HDMI中繼器

  其他中繼器應用
