該AT24C256B提供262,144位的串行電可擦除可編竹葉提取只讀組織為每8位32768字存儲器(EEPROM) 。該設備的級聯功能允許多達八個器件共用一個兩線總線。所述裝置被用于很多工業和商業應用中優化的其中,低功耗和低電壓操作是必不可少的。該器件可采用節省空間的8引腳PDIP JEDEC ,8引腳SOIC JEDEC , 8引腳超薄SAP , 8-引腳TSSOP和8球dBGA2包。另外,全家人都在用一個1.8V ( 1.8V至5.5V )版本。
特點:
低電壓和標準電壓工作
-1.8 (VCC= 1.8V至5.5V )
內部組織為32,768 ×8
兩線串行接口
施密特觸發器濾波輸入抑制噪聲
雙向數據傳輸協議
1兆赫( 5.0V , 2.7V , 2.5V )和400 kHz ( 1.8V )的兼容性
寫保護引腳用于硬件和軟件數據保護
64字節頁寫模式(部分頁寫允許)
自定時寫周期( 5 ms以下)
高可靠性
- 耐力:一百萬次擦寫循環
- 數據保存: 40年
提供無鉛/無鹵設備
8引腳PDIP JEDEC ,8引腳SOIC封裝JEDEC , EIAJ SOIC , 8引腳超薄小陣包( SAP ) , 8引腳TSSOP和8球dBGA2包
模具銷售:晶圓形式,松餅包撞到晶圓

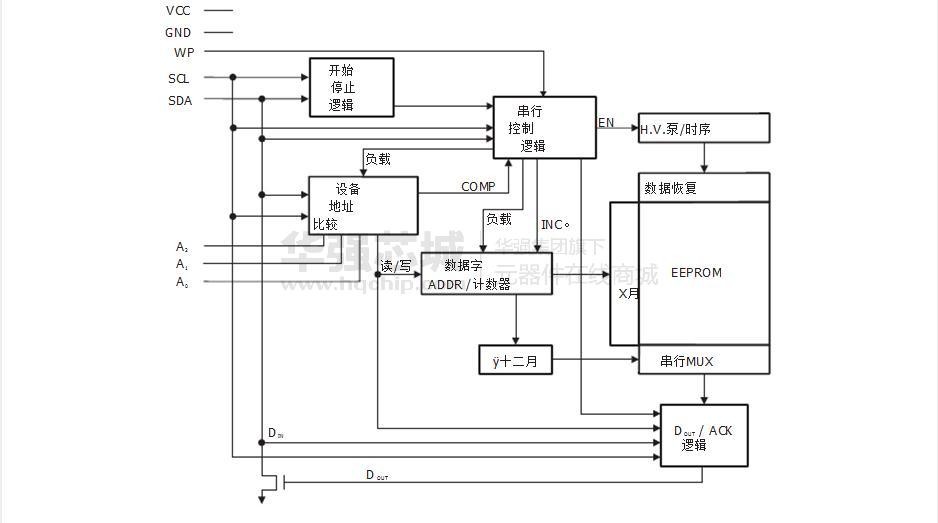

AT24C256BW-SH-T電路圖

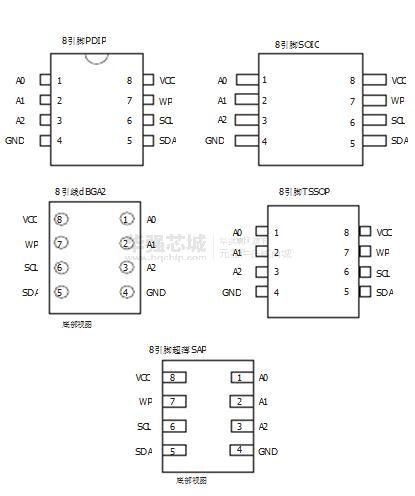

AT24C256BW-SH-T 引腳圖

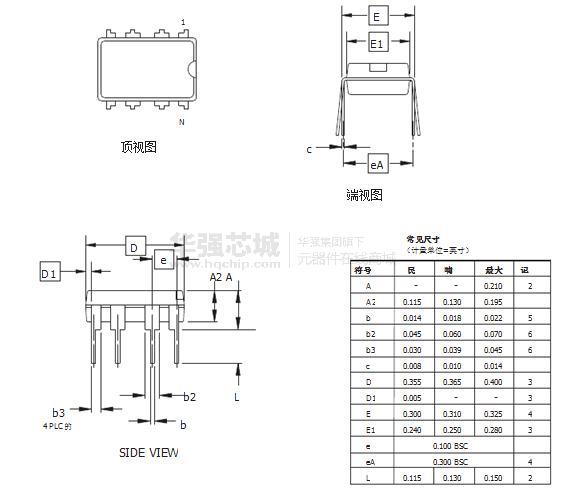

AT24C256BW-SH-T 封裝圖

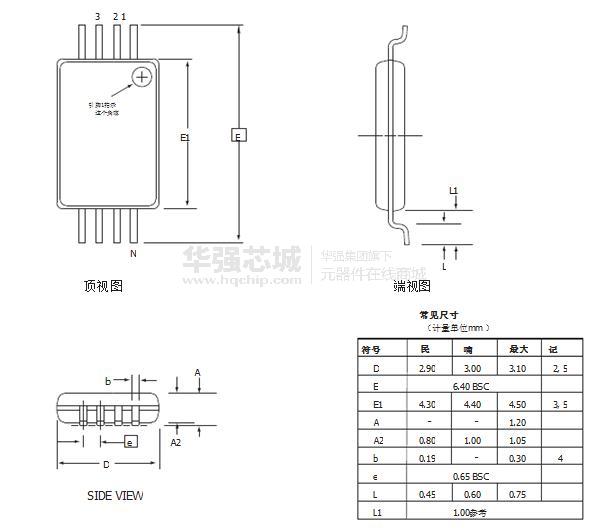

AT24C256BW-SH-T 封裝圖

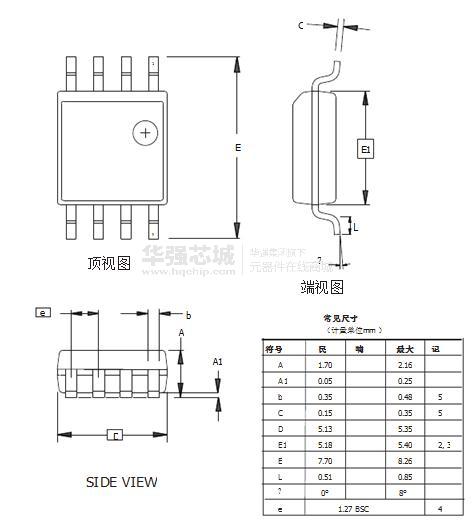

AT24C256BW-SH-T 封裝圖

AT24C256BW-SH-T 封裝圖
24C02中帶有片內地址寄存器。每寫入或讀出一個數據字節后,該地址寄存器自動加1,以實現對下一個存儲單元的讀寫。所有字節均以單一操作方式讀取。為降低總的寫入時間,一次操作可寫入多達8個字節的數據。
24C02是一個2Kbit的串行EEPROM存儲芯片,可存儲256個字節數據。工作電壓范圍為1.8V到6.0V,具有低功耗CMOS技術,自定時擦寫周期,1000000次編程/擦除周期,可保存數據
AT24C02在設計中的作用是掉電存儲器,是為防止電源突然斷開時,用戶信息不會丟失,存儲當前設定的信息。
