特點
?高性能，低功耗愛特梅爾?AVR?
8位微控制器
先進的RISC架構
- 130條指令 - 絕大多數為單時鐘周期執行
- 32 × 8個通用工作寄存器
?全靜態工作
- 高達16MIPS的吞吐量at16MHz （愛特梅爾ATmega169A / 169PA / 649A / 649P ）
- 高達20 MIPS的吞吐量在20MHz （愛特梅爾ATmega329A / 329PA / 3290A / 3290PA / 6490A / 6490P ）
- 片上2周期乘法器
高耐用性非易失性內存段
- 在系統內可編程的Flash程序存儲器
? 16K字節（愛特梅爾ATmega169A / ATmega169PA ）
? 32K字節（愛特梅爾ATmega329A / ATmega329PA / ATmega3290A / ATmega3290PA ）
? 64K字節（愛特梅爾ATmega649A / ATmega649P / ATmega6490A / ATmega6490P ）
非易失性存儲器EEPROM
? 512字節（ ATmega169A / ATmega169PA ）
? 1Kbytes （ ATmega329A / ATmega329PA / ATmega3290A / ATmega3290PA ）
? 2K字節（ ATmega649A / ATmega649P / ATmega6490A / ATmega6490P ）
?內部SRAM
? 1Kbytes （ ATmega169A / ATmega169PA ）
? 2K字節（ ATmega329A / ATmega329PA / ATmega3290A / ATmega3290PA ）
? 4K字節（ ATmega649A / ATmega649P / ATmega6490A / ATmega6490P ）
- 寫/擦除個循環：10，000閃存/ EEPROM 100000
- 數據保存： / 20年85°C百年，在25℃
- 可選Boot代碼區具有獨立鎖定位
?在系統編程通過片上引導程序
?真正的同時讀 - 寫操作
- 可以對鎖定的軟件安全
愛特梅爾的QTouch?庫支持
- 電容式觸摸按鈕，滑塊和滑輪
- 愛特梅爾的QTouch和QMatrix采集
- 多達64個感測通道
JTAG （ IEEE 1149.1標準兼容）接口
- 邊界掃描功能根據JTAG標準
- 廣泛的片上調試支持
- 對Flash ， EEPROM ，熔絲位和鎖定位通過JTAG接口編程
外設特性
- 4 × 25段LCD驅動器
?。ˋTmega169A/ATmega169PA/ATmega329A/ATmega329PA/ATmega649A/ATmega649P）
- 4 × 40段LCD驅動器（ ATmega3290A / ATmega3290PA / ATmega6490A / ATmega6490P ）
- 兩個8位定時器/計數器具有獨立預分頻器和比較模式
- 1個16位定時器/計數器具有獨立預分頻器，比較功能和捕捉模式
- 實時計數器具有獨立振蕩器
- 四個PWM通道
- 8通道， 10位ADC
- 可編程的串行USART
- 主/從SPI串行接口
- 與啟動條件檢測器的通用串行接口
- 可編程看門狗定時器具有獨立的片上振蕩器
- 片上模擬比較器
- 中斷和喚醒引腳電平變化
單片機特性
- 上電復位和可編程欠壓檢測
- 內部振蕩器校準
- 外部和內部中斷源
- 五種睡眠模式：空閑模式， ADC噪聲抑制，省電，掉電和待機
I / O和封裝
- 54/69可編程I / O線
- 一百分之六十四引腳TQFP ， 64焊盤QFN / MLF ，和64-墊DRQFN
速度等級：
- ATmega169A / 169PA / 649A / 649P ：
? 0 - 16MHz的@ 1.8 - 5.5V
- ATmega3290A / 3290PA / 6490A / 6490P ：
? 0 - 20MHz的@ 1.8 - 5.5V
溫度范圍：
- -40 ° C至85°C工業超低功耗（ picoPower技術?設備）
- 主動模式：
?為1MHz ， 1.8V ： 215μA
?為32kHz ， 1.8V ： 8μA （包括振蕩器）
?為32kHz ， 1.8V ： 25μA （包括振蕩器和LCD）
- 掉電模式：
? 0.1μA在1.8V
- 省電模式：
? 0.6μA ，在1.8V （含32kHz的RTC ）
? 750nA在1.8V
ATMEGA169A-AU電路圖
ATMEGA169A-AU 引腳圖
ATMEGA169A-AU 封裝圖
ATMEGA169A-AU 封裝圖

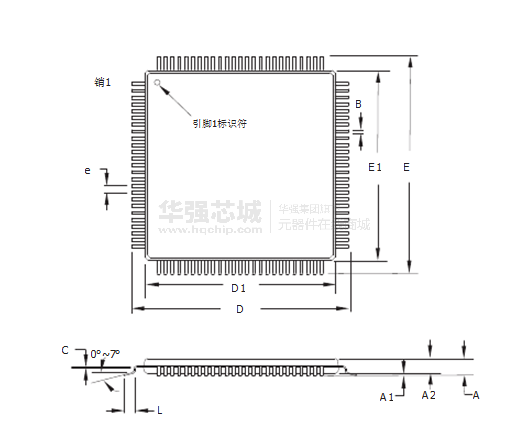

ATMEGA169A-AU 封裝圖

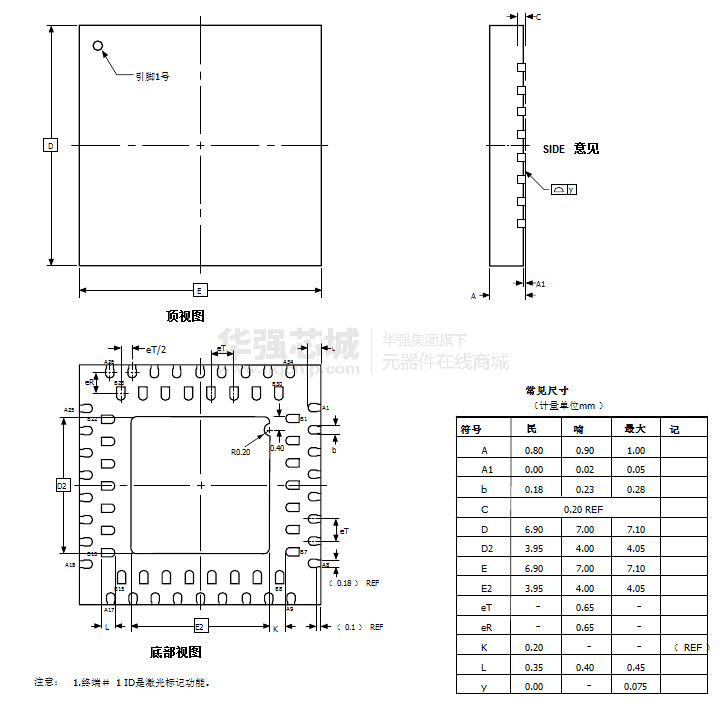

ATMEGA169A-AU 封裝圖
