概述

　　該ATmega64的是基于AVR增強型RISC結構的低功耗8位CMOS微控制器。通過執行在一個時鐘周期中功能強大的指令時， ATmega64的數據吞吐率接近每兆赫1 MIPS ，使系統設計人員在功耗和處理速度之間。

　　特點

　　?高性能，低功耗的AVR ?8位微控制器

　　?先進的RISC架構

　　- 130條指令 - 絕大多數為單時鐘周期執行

　　- 32個8位通用工作寄存器+外設控制寄存器

　　?全靜態工作

　　- 高達16 MIPS的吞吐量，在16兆赫

　　- 片上2周期乘法器

　　高耐用性非易失性內存段

　　- 的系統內可編程的Flash程序存儲器64K字節

　　- 2K字節EEPROM

　　- 4K字節的片內SRAM

　　- 寫/擦除周期：10，000閃存/ EEPROM 100000

　　- 數據保存： / 20年85°C百年，在25℃

　　- 可選Boot代碼區具有獨立鎖定位

　　在系統編程通過片上引導程序

　　真正的同時讀 - 寫操作

　　- 高達64K字節的可選外部存儲器空間

　　- 可以對鎖定的軟件安全

　　- SPI接口進行在系統編程

　　JTAG （ IEEE 1149.1標準兼容）接口

　　- 邊界掃描功能根據JTAG標準

　　- 廣泛的片上調試支持

　　- 對Flash ， EEPROM ，熔絲位和鎖定位通過JTAG接口編程

　　外設特性

　　- 兩個8位定時器/計數器具有獨立預分頻器和比較模式

　　- 兩個擴展的16位定時器/計數器具有獨立預分頻器，比較功能和

　　捕捉模式

　　- 實時計數器具有獨立振蕩器

　　- 兩個8位PWM通道

　　- 6個PWM通道，可編程解決方案，從1到16位

　　- 8通道， 10位ADC

　　8個單端通道

　　7個差分通道

　　2個差分通道具有可編程增益（ 1倍， 10倍， 200倍）

　　- 面向字節的兩線串行接口

　　- 兩個可編程的串行USART接口

　　- 主/從SPI串行接口

　　- 可編程看門狗定時器，帶有片上振蕩器

　　- 片上模擬比較器

　　單片機特性

　　- 上電復位和可編程欠壓檢測

　　- 內部標定RC振蕩器

　　- 外部和內部中斷源

　　- 六個睡眠模式：空閑模式， ADC噪聲抑制，省電，掉電，待機

　　和擴展Standby

　　- 軟件可選的時鐘頻率

　　- ATmega103兼容模式通過熔絲選擇

　　- 全球拉禁用

　　I / O和封裝

　　- 53可編程I / O線

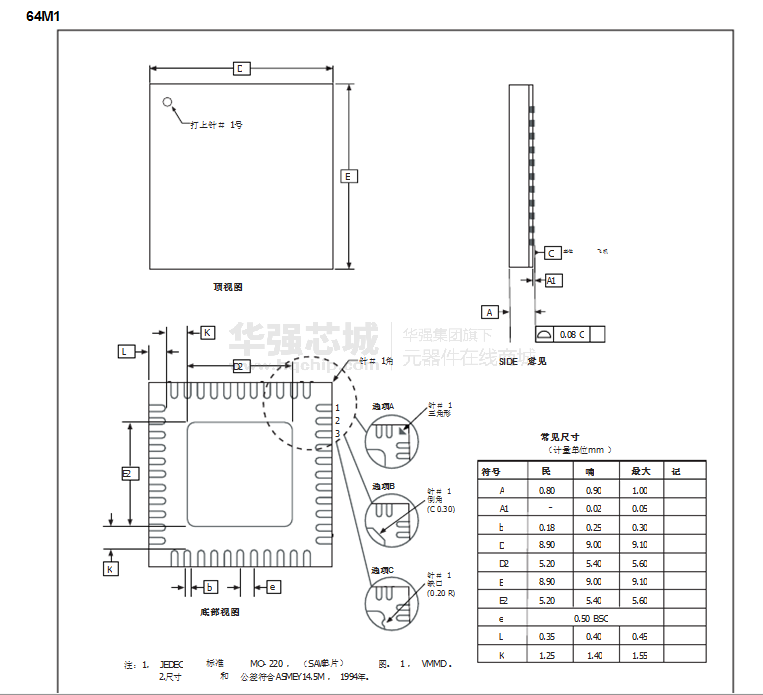

　　- 64引腳TQFP和64片QFN / MLF

　　工作電壓

　　- 2.7 - 5.5V的ATMEGA64L

　　- 4.5 - 5.5V的ATmega64的

　　速度等級

　　- 0 - 8兆赫ATMEGA64L

　　- 0 - 16兆赫的ATmega64
