制造商：TI
bq2404x 系列器件是面向空間受限的便攜應用的高度集成鋰離子和鋰聚合物線性充電器器件。 該器件由 USB 端口或交流適配器供電。 帶輸入過壓保護的高輸入電壓范圍支持低成本、非穩壓適配器。
bq2404x 具有為電池充電的單電源輸出。 如果在 10 小時的安全定時器期間內平均系統負載無法讓電池充滿電，則可以使系統負載與電池并聯。
電池充電經歷以下三個階段：調節，恒定電流和恒定電壓。 在所有充電階段，內部控制環路都會監控 IC 結溫，當其超過內部溫度閾值時，它會減少充電電流。
充電器功率級和充電電流感應功能完全集成在了一起。 該充電器具有高精度電流和電壓調節環路功能、充電狀態顯示，和充電終止功能。 預充電電流和終止電流閾值都可以通過 bq24040 和 bq 24045 上的外部電阻進行編程。 快速充電電流值也可以通過一個外部電阻進行編程。
智能電話
掌上電腦 (PDA)
MP3 播放器
低功耗手持器件
1%充電電壓準確度；
10%充電電流準確度；
管腳選擇的USB最大輸入電流限制（100mA和500mA）；
可編程充電截止點和預充電電流限制；
高電壓（3.45V）化學支持，通過bq24045
30V輸入等級；6.6V或者7.1V輸入過壓保護
輸入電壓動態電源管理
125攝氏度熱管理；150攝氏度熱關機保護
OUT腳輸出短路保護和ISET腳短路保護
工作在超過JEITA范圍通過電池負溫度系數-1/2最快充電電流在寒冷的時候，4.06V在熱的時候，bq24040和bq24045
固定10小時安全計時器，bq24040和bq24045
系統
自動失能充電終止和定時器模式，適用于沒有熱敏電阻的電池包裝，bq24040和bq24045
狀態指示，充電/結束
可封裝在2*2mm DFN-10
集成自動開始功能為了產線測試，bq24041

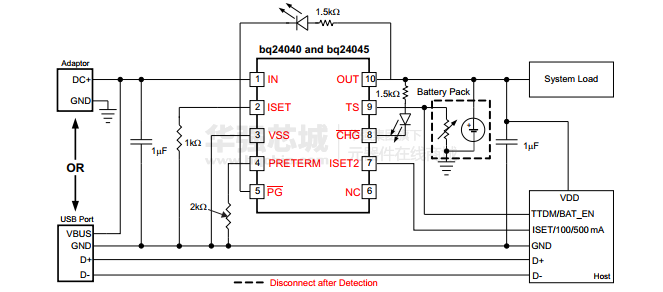

BQ24040電路圖

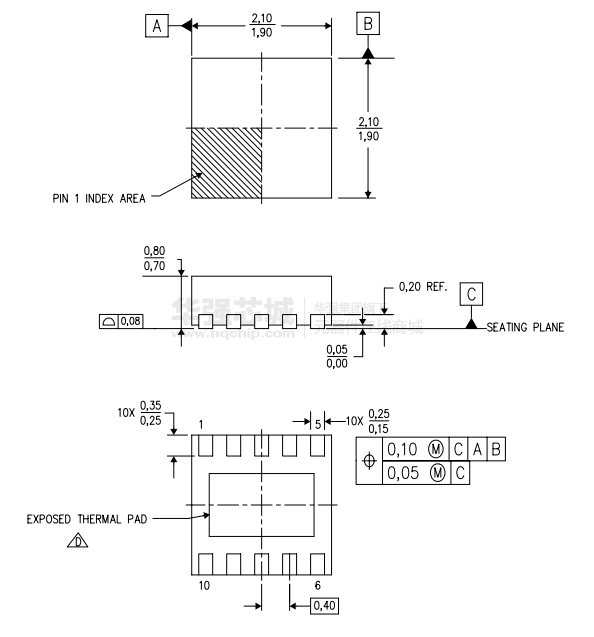

BQ24040 封裝圖
BQ24040 引腳圖
BQ24040 引腳圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| BQ24040DSQR | TI | 1A，單輸入，單電池鋰離子和鋰電池充電器，具有自動啟動功能 WSON10 | 立即購買 |
| BQ24040DSQT | TI | Charger IC Lithium-Ion/Polymer 10-SON (2x2) | 立即購買 |
