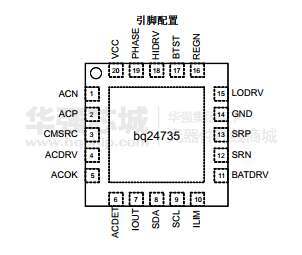

描述 bq24735 是一款高效率同步電池充電器, 為有空間限制要求的, 多種化學類型的電池充電應用提供低零件數量。當系統供電需求暫時高于適配器最大供電水平的時候， bq24735 使用智能加速技術來允許電池向系統中釋放能量，這樣的話將保護適配器不被損壞。bq24735 為滿足自動系統電源選擇的需要，使用 2 個充電泵來分別驅動 n-通道 MOSFET (ACFET, RBFET 和 BATFET) 。 SMBus 控制的輸入電流, 充電電流, 和充電電壓DAC允許非常高的調節精度，此調節精度可通過系統功率管理微控制器很容易地進行編程。 bq24735 使用內部輸入電流寄存器或者外部ILIM引腳來減緩PWM調制速度以減小充電電流。 bq24735 為1,2,3或者4系 Li+ 電池充電, 采用 20-引腳, 3.5x3.5 mm2 QFN 封裝方式。 引腳配置特性 適配器和電池一起向系統供電以支持 Intel CPU 智能加速模式 SMBus 主機控制的 NMOS-NMOS 同步降壓轉換器具有可編程的 615kHz, 750kHz, 和 885kHz 的交換頻率 自動N-通道MOSFET選擇來自適配器或者由內部充電泵驅動的電池的系統電源 用于過載電壓保護、過流保護、電池、感應器和MOSFET短路保護的增強型安全特性 可編程輸入電流, 充電電壓, 充電電流限制±0.5% 充電電壓精度高達 19.2V ±3% 充電電流精度高達 8.128A ±3% 輸入電流精度高達 8.064A ±2% 20x 適配器電流或者充電電流放大器輸出精度可編程電池耗盡閥值，和電池學習功能 可編程適配器檢測和指示器集成軟啟動集成環路補償 在ILIM引腳上的實時系統控制以限制放電電流AC 適配器工作范圍 4.5V 至 24V 5 μA 關閉狀態電池放電電流 0.65 mA (最大值 0.8mA ) 適配器待機靜態電流20-引腳 3.5 x 3.5 mm2 QFN 封裝

• 適配器和電池一起向系統供電以支持 Intel CPU 智能加速模式

• SMBus 主機控制的 NMOS-NMOS 同步降壓轉換器具有可編程的 615kHz, 750kHz, 和 885kHz 的交換頻率

• 自動N-通道MOSFET選擇來自適配器或者由內部充電泵驅動的電池的系統電源

• 用于過載電壓保護、過流保護、電池、感應器和MOSFET短路保護的增強型安全特性

• 可編程輸入電流, 充電電壓, 充電電流限制

• ±0.5% 充電電壓精度高達 19.2V

• ±3% 充電電流精度高達 8.128A

• ±3% 輸入電流精度高達 8.064A

• ±2% 20x 適配器電流或者充電電流放大器輸出精度

• 可編程電池耗盡閥值，和電池學習功能

• 可編程適配器檢測和指示器

• 集成軟啟動

• 集成環路補償

• 在ILIM引腳上的實時系統控制以限制放電電流

• AC 適配器工作范圍 4.5V 至 24V

• 5 μA 關閉狀態電池放電電流

• 0.65 mA (最大值 0.8mA ) 適配器待機靜態電流

• 20-引腳 3.5 x 3.5 mm2 QFN 封裝
