CAT9555

購買收藏

?I/O Port Expander, I2C / SMBus, 16-Bit, with Active Low Interrupt

制造商：ON

中文數據手冊

產品信息

The CAT9555 is a CMOS device that provides 16-bit parallel input/output port expansion for I2C and SMBus compatible applications. These I/O expanders provide a simple solution in applications where additional I/Os are needed: sensors, power switches, LEDs, pushbuttons, and fans.
The CAT9555 consists of two 8-bit Configuration ports (input or output), Input, Output and Polarity inversion registers, and an I2C/SMBus-compatible serial interface.
Any of the sixteen I/Os can be configured as an input or output by writing to the configuration register. The system master can invert the CAT9555 input data by writing to the active-high polarity inversion register.
The CAT9555 features an active low interrupt output which indicates to the system master that an input state has changed.
The three address input pins provide the device's extended addressing capability and allow up to eight devices to share the same bus. The fixed part of the I2C slave address is the same as the CAT9554, allowing up to eight of these devices in any combination to be connected on the same bus.

400 kHz I
C bus compatible
2.3 V to 5.5 V operation
Low standby current
5.0 V tolerant I/Os
16 I/O pins that default to inputs at power-up
High drive capability
Individual I/O configuration
Polarity inversion register
Active low interrupt output
Internal power-on reset
No glitch on power-up
Noise filter on SDA/SCL inputs
Cascadable up to 8 devices
Industrial temperature range

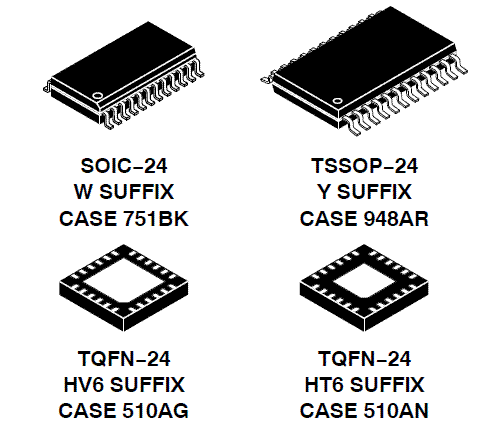

電路圖、引腳圖和封裝圖

CAT9555電路圖

在線購買

型號	制造商	描述	購買
CAT9555HV6I-GT2	ON	IC I/O EXPANDER I2C/SMBUS 24TQFN	立即購買
CAT9555YI-T2	ON	I/O 擴展器 16 I2C，SMBus 400 kHz 24-TSSOP	立即購買
CAT9555WI-T1	ON	I/O Expander 16 I2C, SMBus 400kHz 24-SOIC	立即購買
CAT9555WI	-	-	立即購買
CAT9555YI	-	-	立即購買

技術資料

標題	類型	大?。↘B）	下載
SOIC-24, 300 mils	PDF	55	點擊下載
TSSOP24, 4.4x7.8	PDF	55	點擊下載
TQFN24, 4x4	PDF	55	點擊下載
I/O Port Expander, I2C / SMBus, 16-Bit, with Active Low Interrupt	PDF	170	點擊下載
CAT9555_PD.GIF	UNKNOW	15	點擊下載
安森美半導體智能電網方案	UNKNOW	136	點擊下載
