CC1310 屬于德州儀器 (TI) CC26xx 和 CC13xx 系列器件中的 經濟高效型超低功耗 2.4GHz 和低于 1GHz 的 RF 器件。?。它具有極低的有源 RF 和微控制器 (MCU) 電流消耗,除了靈活的低功耗模式外,可確保卓越的電池使用壽命,適用于由小型紐扣電池供電的遠距離操作以及能源采集型 應用。
CC1310 是經濟高效型、超低功耗無線 MCU 中低于 1GHz 系列的首款器件。CC1310 器件在支持多個物理層和 RF 標準的平臺中將靈活的超低功耗 RF 收發器和強大的 48MHz Cortex?-M3 微控制器相結合。專用無線控制器 (Cortex?-M0) 處理 ROM 或 RAM 中存儲的低層 RF 協議命令,從而確保超低功耗和靈活度。CC1310 器件不會以犧牲 RF 性能為代價來實現低功耗;CC1310 器件具有出色的靈敏度和穩定性(可選擇性和阻斷)性能。
CC1310 器件是一款高度集成、真正的單片解決方案,其整合了一套完整的 RF 系統及一個片上 DC-DC 轉換器。
傳感器可由專用的超低功耗自主 MCU 以超低功耗方式進行處理,該 MCU 可配置為處理模擬和數字傳感器,因此主 MCU (Cortex-M3) 能夠最大限度地延長休眠時間。
CC1310 電源和時鐘管理以及無線系統需要采用特定配置并由軟件處理才能正確運行,這一切均已在 TI-RTOS 中實現。TI 建議將此軟件框架應用于針對器件的全部應用程序開發過程。完整的 TI-RTOS 和器件驅動程序以源代碼形式免費提供。
微控制器
強大的 ARM? Cortex?-M3 處理器
EEMBC CoreMark?評分:142
EEMBC ULPBench?評分:158
時鐘速率最高可達 48MHz
32KB、64KB 和 128KB 系統內可編程閃存
8KB 緩存靜態隨機存取存儲器 (SRAM)
(或用作通用 RAM)
20KB 超低泄漏 SRAM
2 引腳 cJTAG 和 JTAG 調試
支持無線 (OTA) 升級
超低功耗傳感器控制器
可獨立于系統其余部分自主運行
16 位架構
2KB 超低泄漏代碼和數據 SRAM
有效的代碼尺寸架構,在 ROM 中放置
TI-RTOS、驅動程序、引導加載程序的部件
與 RoHS 兼容的封裝
7mm × 7mm RGZ VQFN48 封裝(30 個通用輸入/輸出 (GPIO))
5mm × 5mm RHB VQFN32 封裝(15 個 GPIO)
4mm × 4mm RSM VQFN32 封裝(10 個 GPIO)
外設
所有數字外設引腳均可連接任意 GPIO
四個通用定時器模塊
(8 × 16 位或 4 × 32 位,均采用脈寬調制 (PWM))
12 位模數轉換器 (ADC)、200MSPS、8 通道模擬多路復用器
持續時間比較器
超低功耗時鐘比較器
可編程電流源
UART
2 個同步串行接口 (SSI)(SPI、MICROWIRE 和 TI)
I2C、I2S
實時時鐘 (RTC)
AES-128 安全模塊
真隨機數發生器 (TRNG)
支持八個電容感測按鈕
集成溫度傳感器
外部系統
片上內部 DC-DC 轉換器
無縫集成 SimpleLink?CC1190 范圍擴展器
低功耗
寬電源電壓范圍:1.8 至 3.8V
RX:5.4mA
TX(+10dBm 時):13.4mA
Coremark 運行時的 48MHz 有源模式微控制器 (MCU):2.5mA (51μA/MHz)
有源模式 MCU:48.5 CoreMark/mA
有源模式傳感器控制器(24 MHz):
0.4mA + 8.2μA/MHz
傳感器控制器,每秒喚醒一次來執行一次 12 位 ADC 采樣:0.95μA
待機電流:0.7μA(實時時鐘 (RTC) 運行,RAM 和 CPU 保持)
關斷電流:185nA(發生外部事件時喚醒)
射頻 (RF) 部分
ETSI EN 300 220 和 EN 303 204(歐洲)
FCC CFR47 第 15 部分(美國)
ARIB STD-T108(日本)
出色的接收器靈敏度:遠距離模式下為 -124dBm;50kbps 時為 -110dBm
(低于 1GHz)
出色的可選擇性 (±100kHz):56dB
出色的阻斷性能 (±10MHz):
90dB
可編程輸出功率:時最高可達 +9dBm
單端或差分 RF 接口
適用于符合全球射頻規范的系統
無線 M 總線以及所選 IEEE?802.15.4g PHY
工具和開發環境
功能全面的低成本開發套件
針對不同 RF 配置的多種參考設計
數據包監聽器 PC 軟件
Sensor Controller Studio
SmartRF?Studio
SmartRF Flash Programmer2
IAR Embedded Workbench?(用于 ARM)
Code Composer Studio?

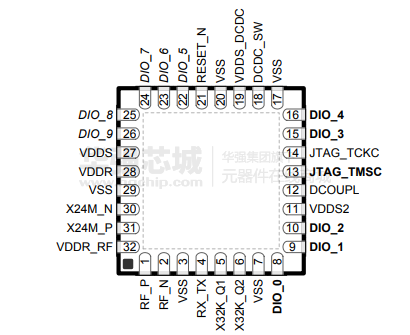

CC1310 引腳圖

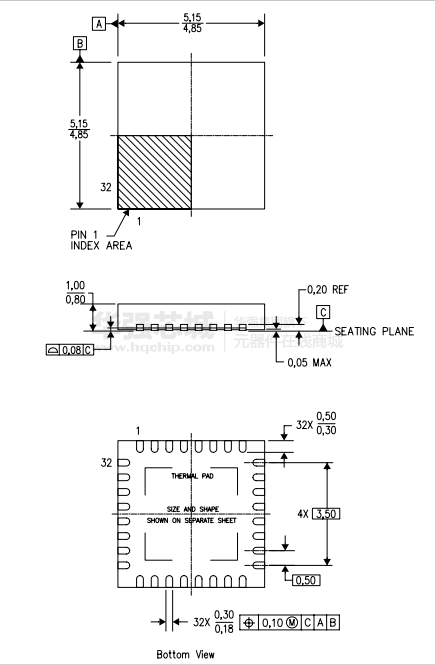

CC1310 封裝圖

CC1310 封裝圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| CC1310F128RSMR | TI | CC1310 具有 128kB 閃存的 SimpleLink? 32 位 Arm Cortex-M3 低于 1GHz 無線 MCU | 立即購買 |
| CC1310F128RHBR | TI | SimpleLink? 超低功耗低于 1GHz 無線 MCU | 立即購買 |
| CC1310F64RGZR | TI | CC1310 具有 128kB 閃存的 SimpleLink? 32 位 Arm Cortex-M3 低于 1GHz 無線 MCU | 立即購買 |
| CC1310F64RHBR | TI | CC1310 具有 128kB 閃存的 SimpleLink? 32 位 Arm Cortex-M3 低于 1GHz 無線 MCU | 立即購買 |
| CC1310F32RGZR | TI | CC1310 具有 128kB 閃存的 SimpleLink? 32 位 Arm Cortex-M3 低于 1GHz 無線 MCU | 立即購買 |
| CC1310F32RSMR | TI | CC1310 具有 128kB 閃存的 SimpleLink? 32 位 Arm Cortex-M3 低于 1GHz 無線 MCU | 立即購買 |
