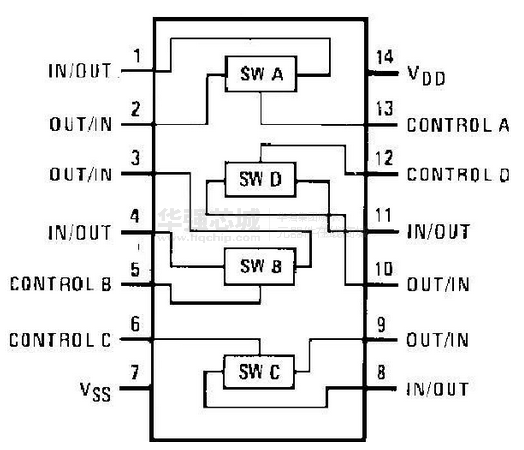

CD4066是四雙向模擬開關，主要用作模擬或數字信號的多路傳輸。CD4066 的每個封裝內部有4 個獨立的模擬開關，每個模擬開關有輸入、輸出、控制三個端子，其中輸入端和輸出端可互換。當控制端加高電平時，開關導通；當控制端加低電平時開關截止。模擬開關導通時，導通電阻為幾十歐姆；模擬開關截止時，呈現很高的阻抗，可以看成為開路。模擬開關可傳輸數字信號和模擬信號，可傳輸?shù)哪M信號的上限頻率為40MHz。各開關間的串?dāng)_很小，典型值為－50dB。

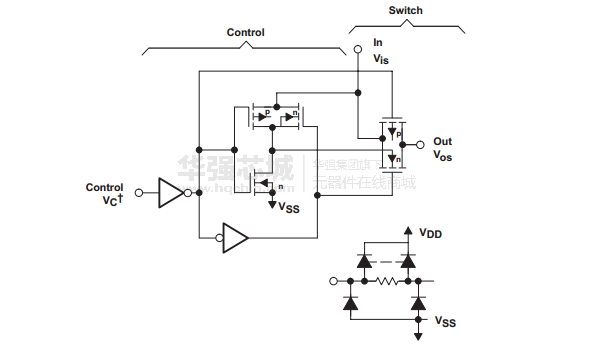

CD4066的引出端排列與CC4016一致，但具有比較低的導通阻抗。另外，導通阻抗在整個輸入信號范圍內基本不變。CD4066由四個相互獨立的雙向開關組成，每個開關有一個控制信號，開關中的p和n器件在控制信號作用下同時開關。這種結構消除了開關晶體管閾值電壓隨輸入信號的變化，因此在整個工作信號范圍內導通阻抗比較低。與單通道開關相比，具有輸入信號峰值電壓范圍等于電源電壓以及在輸入信號范圍內導通阻抗比較穩定等優點。但若應用于采樣電路，仍推薦CD4016。

當模擬開關的電源電壓采用雙電源時，例如 =﹢5V， =﹣5V（均對地0V而言），則輸入電壓對稱于0V的正、負信號電壓（﹢5V～﹣5V）均能傳輸。這時要求控制信號C=“1”為+5V，C=“0”為-5V，否則只能傳輸正極性的信號電壓。

四組獨立開關，雙向傳輸。
