DS1302 是由 DS1202 改進而來 增加了以下的特性 雙電源管腳用于主電源和備份電源供應 Vcc1 為可
編程涓流充電電源 附加七個字節存儲器 它廣泛應用于電話 傳真 便攜式儀器以及電池供電的儀器儀表等
產品領域 下面將主要的性能指標作一綜合
*實時時鐘具有能計算 2100 年之前的秒 分 時 日 日期 星期 月 年的能力 還有閏年調整的能力
*31 8 位暫存數據存儲 RAM
*串行 I/O 口方式使得管腳數量最少
*寬范圍工作電壓 2.0 5.5V
*工作電流 2.0V 時,小于 300nA
*讀/寫時鐘或 RAM 數據時 有兩種傳送方式 單字節傳送和多字節傳送 字符組方式
*8 腳 DIP 封裝或可選的 8 腳 SOIC封裝 根據表面裝配
*簡單 3 線接口
*與TTL兼容 Vcc=5V
*可選工業級溫度范圍 -40 +85
*與 DS1202 兼容
*在 DS1202 基礎上增加的特性
-對 Vcc1 有可選的涓流充電能力
-雙電源管用于主電源和備份電源供應
-備份電源管腳可由電池或大容量電容輸入
-附加的 7 字節暫存存儲器
DS1302的引腳排列,其中Vcc1為后備電源，VCC2為主電源。在主電源關閉的情況下，也能保持時鐘的連續運行。DS1302由Vcc1或Vcc2兩者中的較大者供電。當Vcc2大于Vcc1+0.2V時，Vcc2給DS1302供電。當Vcc2小于Vcc1時，DS1302由Vcc1供電。
X1和X2是振蕩源，外接32.768kHz晶振。RST是復位/片選線，通過把RST輸入驅動置高電平來啟動所有的數據傳送。RST輸入有兩種功能：首先，RST接通控制邏輯，允許地址/命令序列送入移位寄存器；其次，RST提供終止單字節或多字節數據的傳送手段。當RST為高電平時，所有的數據傳送被初始化，允許對DS1302進行操作。如果在傳送過程中RST置為低電平，則會終止此次數據傳送，I/O引腳變?yōu)楦咦钁B(tài)。上電運行時，在Vcc≥2.5V之前，RST必須保持低電平。只有在SCLK為低電平時，才能將RST置為高電平。
I/O為串行數據輸入輸出端(雙向)，后面有詳細說明。
SCLK為時鐘輸入端。
DS1302特點和參數
它具有實時時鐘，可提供秒、分、時、日、星期、月和年，一個月小與31天時可以自動調整，且具有閏年補償功能。工作電壓寬達2.5～5.5V。采用雙電源供電（主電源和備用電源），可設置備用電源充電方式，提供了對后背電源進行涓細電流充電的能力。DS1302用于數據記錄，特別是對某些具有特殊意義的數據點的記錄上，能實現數據與出現該數據的時間同時記錄，因此廣泛應用于測量系統中。
工作電壓=2～5.5V,工作電流<1uA(5V),高性能、低功耗、帶RAM實時時鐘芯片;慢速充電時鐘芯片包括實時時鐘/日歷和31字節的靜態RAM;提供秒、分、時、日 、月和年等信息,對<31天的月末的日期進行調整,還包括了閏年的校正功能;有提供可編程的VC1慢速充電功能。

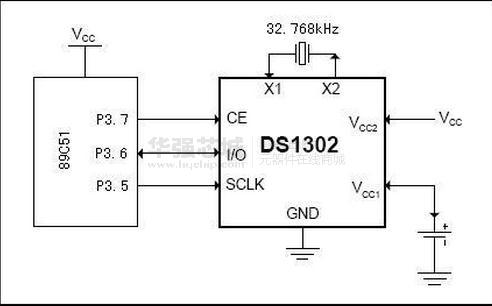

DS1302電路圖
DS1302電路圖

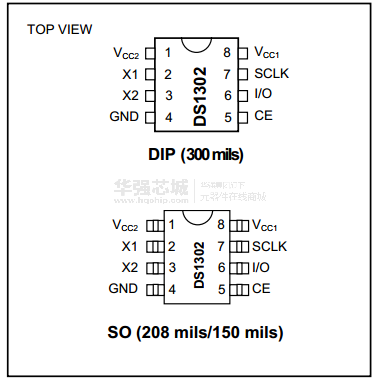

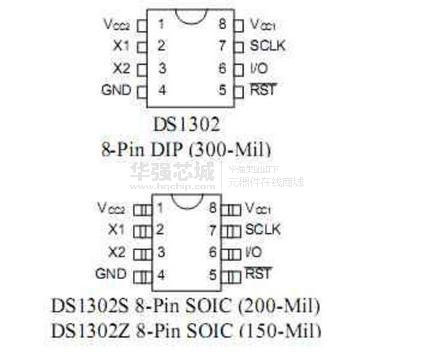

DS1302 引腳圖
DS1302 引腳圖

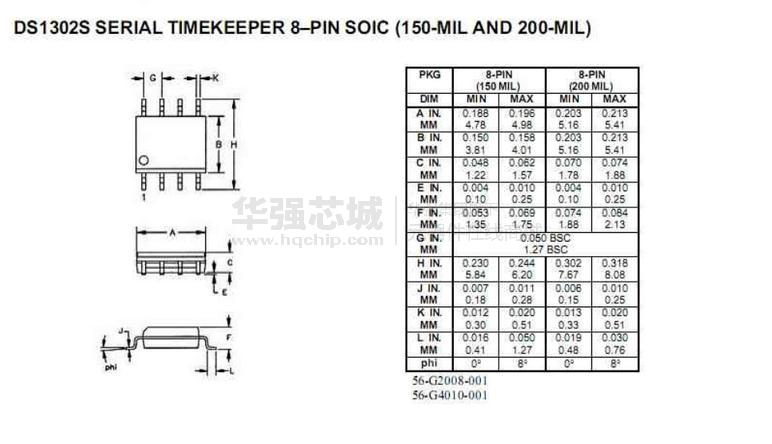

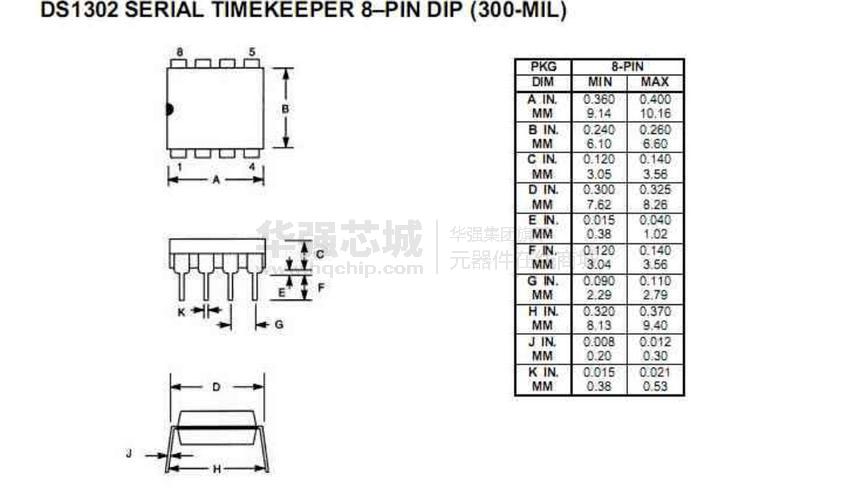

DS1302 封裝圖
DS1302 封裝圖
