優勢和特點

  僅適用于3.3 V單電源軌操作

  輸出頻率范圍：25 MHz - 550 MHz

  整數或小數N分頻模式頻率轉換

  可配置LVDS兼容或LVPECL型差分輸出

  “電源優先級”和“性能優先級”模式

  <99 fs RMS抖動產生（12 kHz-20 MHz、350MHz、典型值）

  -163 dBc/Hz相位噪底可提高ADC/DAC SNR性能（最大輸出擺幅電平）

  PLL環路帶寬通過外部濾波器可調

  輸出禁用/靜音控制

  鎖定檢測信號

  精確頻率模式以實現參考頻率調諧和0 Hz頻率誤差

  40引腳6x6mm SMT封裝： 36mm2

產品詳情

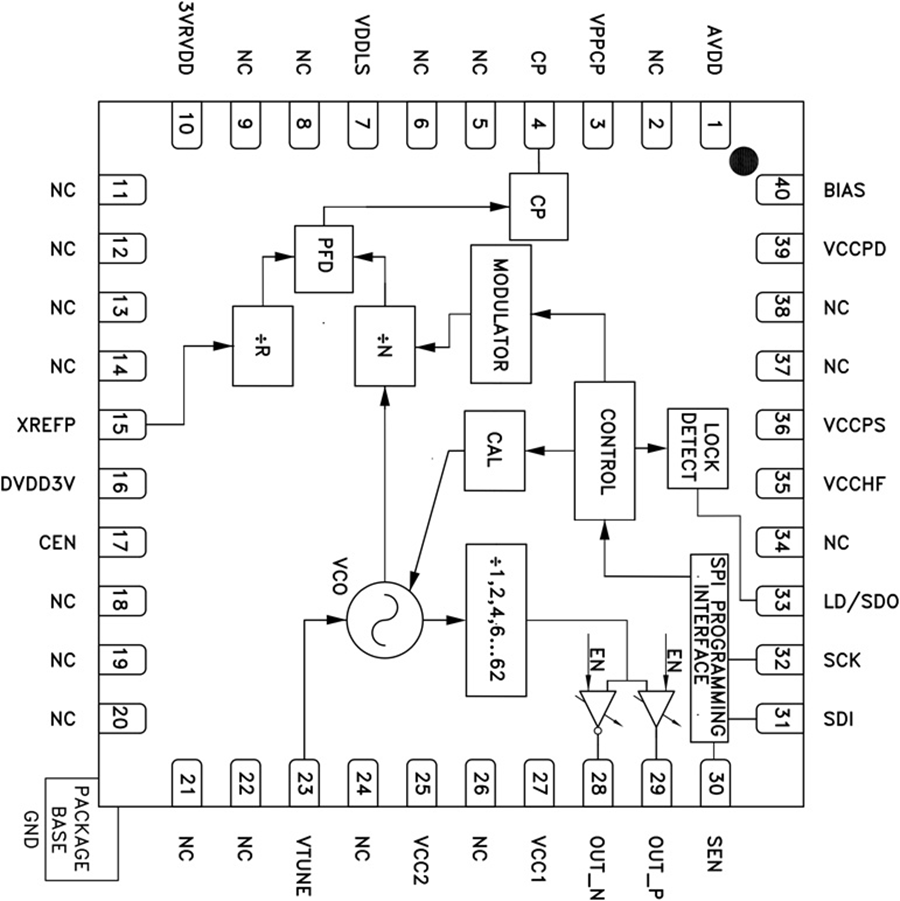

HMC1033LP6GE是一款具有小數N分頻鎖相環(PLL)的低噪聲、寬帶3.3 V時鐘發生器IC，集成了電壓控制振蕩器(VCO)。 該器件提供頻率范圍為25 MHz至550 MHz的差分時鐘輸出。 HMC1033LP6GE由低噪聲鑒相器(PD)和Σ-Δ型調制器組成，工作頻率范圍高達100 MHz，提供較寬的環路帶寬和出色的雜散性能。

HMC1033LP6GE在整個工作范圍內提供業界領先的相位噪聲和抖動性能，可改善鏈路級抖動性能、誤碼率(BER)和眼圖指標。 出色的噪底(<-162 dBc/Hz)使HMC1033LP6GE非常適合各種應用，如高速數據轉換器、物理層器件(PHY)、串行器/解串器(SER DES)電路、FPGA和處理器的參考時鐘。 HMC1033LP6GE也可用作10G/40G/100G光學模塊和應答器的LO，以及10G/40G/100G線路卡、抖動衰減和頻率轉換的主參考時鐘。

HMC1033LP6GE的差分輸出可設置為LVPECL或LVDS兼容模式，增進的輸出擺幅使該器件能夠靈活滿足各種信號電平要求。 該輸出可內部端接以減少器件數并降低成本。 在LVPECL模式下，采用標準方法（如接地電阻）可外部端接這些輸出。 用戶利用輸出靜音功能可關閉輸出，如板測試或調試的需求。 LVPECL/LVDS、振幅選擇和輸出靜音功能均采用可編程SPI串行編程。

HMC1033LP6GE設計用于選擇電源優先級或性能優先級模式。 電源優先級設置可降低器件功耗，而性能優先級設置可提高抖動和相位噪聲性能。

24位Σ-Δ型調制器進一步增強了Hittite的精確頻率模式，用戶能夠在很多應用中產生誤差為0 Hz的輸出頻率。

應用

  10G/40G/100G光學模塊、應答器、線路卡

  OTN和SONET /SDH應用

  數據轉換器、采樣時鐘產生

  蜂窩/4G基礎設施

  高頻處理器/FPGA時鐘

  任何頻率時鐘速率產生應用

  替代低抖動SAW振蕩器

  替代DDS

  頻率轉換

  頻率裕量微調
