KSZ8895MQX/RQX/FQX/ML是一個高度集成的、第2層管理的、五端口的交換機，具有許多設計用于降低系統成本的特性。

＊請注意：KSZ8895零件編號終止/包含“A”不適用于新設計**

即，對于新的設計，而不是使用KSZ8895MQXAI，請使用KSZ8895MQXI。

針對低功耗、芯片上終端和內部核心功率控制器的成本敏感的10／100Mbps五端口交換系統，它支持高性能的存儲器帶寬和基于共享存儲器的非阻塞配置的交換結構。其廣泛的特征集包括電源管理、可編程速率限制和優先級比、基于標簽/端口的VLAN、包過濾、四隊列QoS優先級、管理接口和MIB計數器。

KSZ8895系列提供多個CPU數據接口，以有效地解決當前和新興的快速以太網應用，當端口5被配置為將MAC5與SW5-MII/RMII和PY5與P5-MII/RMII接口分開時。

KSZ8895系列提供三種配置，提供滿足不同要求的靈活性：

-KSZ8895MQX/ML有5個10 /100BASE-T/TX收發器，1個SW5-MII和1個P5-MII接口。

-KSZ8895RQX具有5個10 /100BASE-T/TX收發器，1個SW5-RMII和1個P5-RMII接口。

-KSZ8895FQX在端口1, 2, 3和5上具有4個10 /100BASE-T/TX收發器（端口3可以被設置成光纖模式）。1端口100FX收發器在端口4。1個SW5-MII和1個P5-MII接口

MACS和PHS單元的所有寄存器都可以由SPI或SMI接口管理。MIIM寄存器可以通過MCD/MIDO接口訪問。

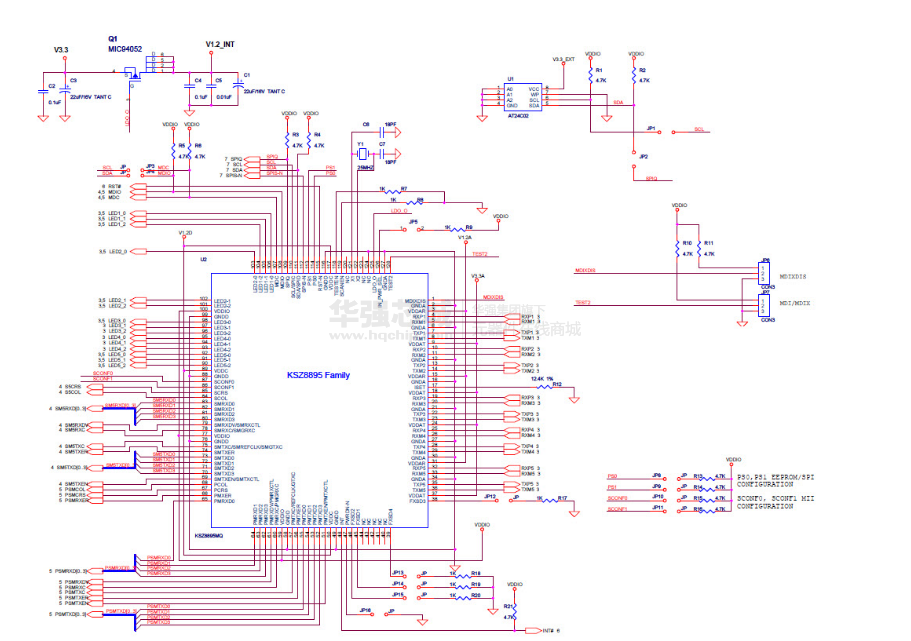

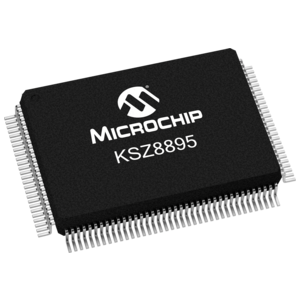

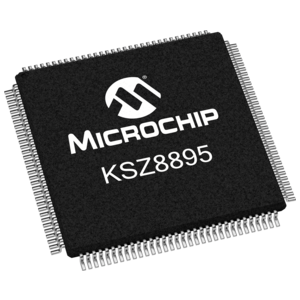

EEPROM可以為非托管模式設置所有控制寄存器。KSZ8895MQX/RQX/FQX是128引腳PQFP封裝。KSZ8895ML是128引腳LQFP封裝。

Microchip的免費和機密LANCheck?在線設計審查服務可供客戶選擇我們的產品為他們的應用設計。LANCHECK在線設計審查服務受Microchip的程序條款和條件要求，需要Microchip帳戶。

先進開關特性

IEEE 802.1Q VLAN支持多達128個活躍的VLAN組（VLAN ID的全范圍4096）

靜態MAC表支持多達32個條目

每個端口的VLAN ID標記/ UNTAG選項

綜合配置寄存器訪問

所有寄存器和SMI接口（MCD/MDIO）到所有寄存器的串行管理接口（MCD/MDIO）

高速SPI（高達25MHz）和I2C主接口到所有內部寄存器

I/0引腳捆扎和EEPROM在非托管開關模式下編程選擇性寄存器

QoS/COS分組優先級支持

每個端口802.1p和區分服務為基礎

1/2／4隊列QoS優先級選擇

比率控制的可編程加權公平排隊

集成10/100端口以太網交換機

新一代交換機，具有五個MACS和五個符合IEEE 802.3u標準的PHS

專利增強混合信號技術設計

非阻塞交換結構通過使用1K MAC地址查找表和存儲轉發架構保證快速分組傳送。

交換機監控特性

端口鏡像/監視/嗅探：對任何端口或MII/RMII的入口和/或出口業務

用于完全兼容統計的MIB計數器，每個端口收集34個MIB計數器

用于MAC、PHY和故障遠程診斷的回環支持

Low Power耗散

全芯片硬件電源關閉

全芯片軟件掉電和端口軟件掉電

能量檢測模式支持所有端口不活動時的100MW全芯片功耗
