MC100EL11

購買收藏

2 Differential, ECL, 5.0 V

制造商：ON

中文數據手冊

產品信息

The MC10EL/100EL11 is a differential 1:2 fanout buffer. The device is functionally similar to the E111 device but with higher performance capabilities. Having within-device skews and output transition times significantly improved over the E111, the EL11 is ideally suited for those applications which require the ultimate in AC performance.
The differential inputs of the EL11 employ clamping circuitry to maintain stability under open input conditions. If the inputs are left open (pulled to V
) the Q outputs will go LOW.
The 100 Series contains temperature compensation.

265ps Propagation Delay
5ps Skew Between Outputs
ESD Protection: > 1 KV HBM, > 100 V MM
PECL Mode Operating Range: V
= 4.2 V to 5.7 with V
= 0 V
NECL Mode Operating Range: V
= 0 V with V
= -4.2 V to -5.7 V
Internal Input Pulldown Resistors
Meets or Exceeds JEDEC Spec EIA/JESD78 IC Latchup Test
Moisture Sensitivity Level 1
For Additional Information, see Application Note AND8003/D
Flammability Rating: UL-94 code V-0 @ 1/8", Oxygen Index 28 to 34
Transistor Count = 44 devices
Pb-Free Packages are Available

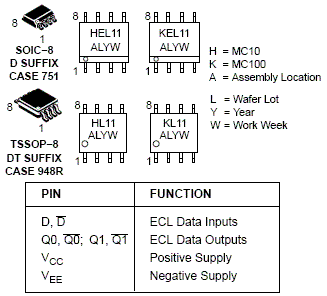

電路圖、引腳圖和封裝圖

MC100EL11電路圖

在線購買

型號	制造商	描述	購買
MC100EL11DTG	ON	IC CLK BUFFER 1:2 1.5GHZ 8TSSOP	立即購買
MC100EL11DR2G	ON	IC CLK BUFFER 1:2 1.5GHZ 8SOIC	立即購買
MC100EL11DG	ON		立即購買

技術資料

標題	類型	大?。↘B）	下載
AC Characteristics of ECL Devices	PDF	896	點擊下載
ECL Clock Distribution Techniques	PDF	54	點擊下載
Interfacing Between LVDS and ECL	PDF	121	點擊下載
Designing with PECL (ECL at +5.0 V)	PDF	102	點擊下載
The ECL Translator Guide	PDF	142	點擊下載
Odd Number Divide By Counters with 50% Outputs and Synchronous Clocks	PDF	90	點擊下載
ECLinPS, ECLinPS Lite, ECLinPS Plus and GigaComm Marking and Ordering Information Guide	PDF	71	點擊下載
Storage and Handling of Drypack Surface Mount Device	PDF	49	點擊下載
