MM74HC373高速8路D類鎖存采用先進的硅柵極CMOS技術。 它們具有標準CMOS集成電路的高抗擾度和低功耗特點,可以驅動15個LS-TTL負載。 由于具有大輸出驅動能力和3態功能,這些器件非常適合與總線組織系統中的總線線路接口。 當MM74HCT373 LATCH ENABLE(鎖存使能)輸入為高電平時,Q輸出端將要遵照D輸入端。 當LATCH ENABLE變?yōu)榈碗娖綍r,D輸入端的數據將保留在輸出端,直到LATCH ENABLE再次返回高電平。 當高邏輯電平應用于OUTPUT CONTROL(輸出控制)輸入端時,所有輸出端進入高阻抗狀態,不管其他輸入端存在什么信號,也不管存儲元件的狀態如何。 74HC邏輯系列在速度、功能和引腳輸出上與標準74LS邏輯系列兼容。 保護所有輸入端,以免因內部二極管鉗位至V
和地線的靜電放電而受到損壞。

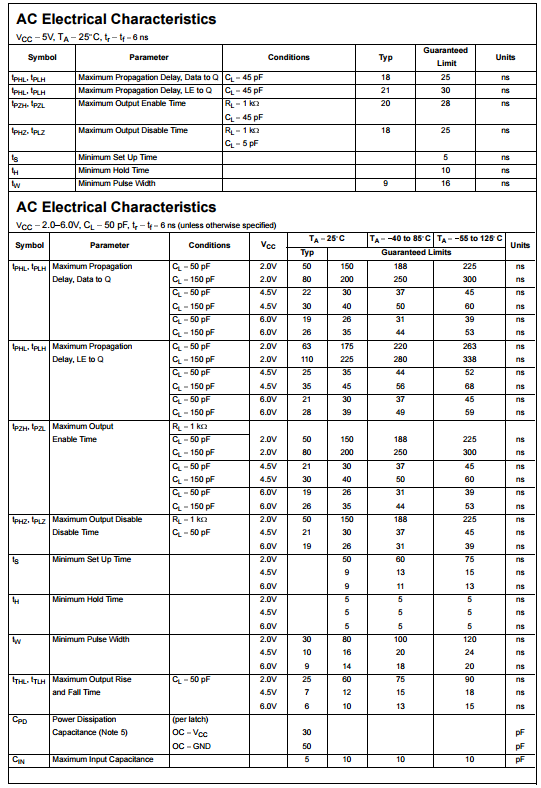

典型傳播延遲: 18 ns
寬工作電壓范圍 2至6V
低輸入電流: 1μA,最大值
低靜態電流: 80 μA,最大值(74HCT系列)
輸出驅動能力: 15 LS-TTL負載



MM74HC373電路圖

MM74HC373 封裝圖

MM74HC373 封裝圖

MM74HC373 封裝圖

MM74HC373 封裝圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| MM74HC373WMX | - | - | 立即購買 |
| MM74HC373WM | - | - | 立即購買 |
| MM74HC373MTC | - | - | 立即購買 |
| MM74HC373MTCX | - | - | 立即購買 |
| MM74HC373SJX | - | - | 立即購買 |
| MM74HC373SJ | - | - | 立即購買 |
74hc373引腳圖 74hc373真值表和74HC373邏輯功能圖
74ls373和74hc573都是八D鎖存器(三態)。74ls373是TTL電路,電源電壓是5V。74hc573是cmos電路,電源電壓工作范圍是2V ~ 6V。74ls373和74hc573的引腳編排不一樣。
在簡單接口中一般使用鎖存器構成輸出接口。常用的有8D鎖存器74HC273、74HC373、74HC377等。74HC273 是帶清零端的8D鎖存器。
74LS373是一款常用的地址鎖存器芯片,由八個并行的、帶三態緩沖輸出的D觸發器構成。(利用74LS373設計的搶答器電路圖)在單片機系統中為了擴展外部存儲器,通常需要一塊74LS373芯片。本文將介紹74LS373的工作原理,內容涵蓋引...
74ls373引腳圖排列圖
74LS373是一款常用的地址鎖存器芯片,由八個并行的、帶三態緩沖輸出的D觸發器構成。在單片機系統中為了擴展外部存儲器,通常需要一塊74LS373芯片。
74LS373是一款常用的地址鎖存器芯片,由八個并行的、帶三態緩沖輸出的D觸發器構成。鎖存端LE 由高變低時,輸出端8 位信息被鎖存,直到LE 端再次有效。 當三態門使能信號OE為低電平時,三態門導通,允許Q0~Q7輸出,OE為高電平...
利用74LS373設計的搶答器電路它由一片8D鎖存器74LS373。8只組別按鍵開關S1-S8,8組別搶答有效的狀態顯示發光二極管L1-L8,一個復位按鍵FW等組成。該8路競賽搶答器,每組受控于一個搶答按鍵開關,高電平表示搶答有效。
