NB2309A

購買收藏

?Zero Delay Buffer, 3.3 V, Nine Output

制造商：ON

中文數據手冊

產品信息

The NB2309A is a versatile, 3.3 V zero delay buffer designed to distribute high-speed clocks. It accepts one reference input and drives out nine low-skew clocks. It is available in a 16 pin package.
The -1H version of the NB2309A operates at up to 133 MHz, and has higher drive than the -1 devices. All parts have on-chip PLLs that lock to an input clock on the REF pin. The PLL feedback is on-chip and is obtained from the CLKOUT pad.
The NB2309A has two banks of four outputs each, which can be controlled by the Select inputs as shown in the Select Input Decoding Table. If all the output clocks are not required, Bank B can be three-stated. The select input also allows the input clock to be directly applied to the outputs for chip and system testing purposes.
Multiple NB2309A devices can accept the same input clock and distribute it. In this case the skew between the outputs of the two devices is guaranteed to be less than 700 ps.
All outputs have less than 200 ps of cycle-to-cycle jitter. The input and output propagation delay is guaranteed to be less than 250 ps, and the output to output skew is guaranteed to be less than 250 ps.
The NB2309A is available in two different configurations, as shown in the ordering information table. The NB2309AI is the base part. The NB2309AI1H is the high drive version of the -1 and its rise and fall times are much faster than -1 part.

15 MHz to 133 MHz Operating Range, Compatible with CPU and PCI Bus Frequencies
Zero Input - Output Propagation Delay
Multiple Low-Skew Outputs
Output-Output Skew Less than 250 ps
Device-Device Skew Less than 700 ps
One Input Drives 9 Outputs, Grouped as 4 + 4 + 1
Less than 200 ps Cycle-to-Cycle Jitter is Compatible with Pentium? Based Systems
Test Mode to Bypass PLL
Available in 16 Pin, 150 mil SOIC and 4.4 mm TSSOP
3.3 V Operation, Advanced 0.35 μ CMOS Technology
Pb-Free Packages

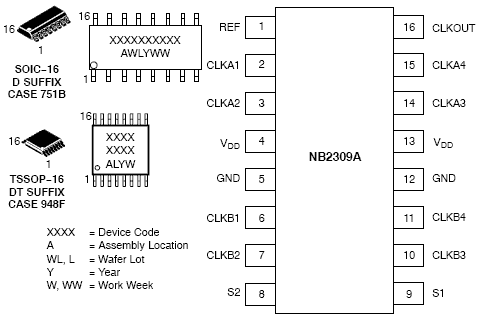

電路圖、引腳圖和封裝圖

NB2309A電路圖

在線購買

型號	制造商	描述	購買
NB2309AI1HDTG	ON	IC BUFFER CLK 9OUT 3.3V 16-TSSOP	立即購買
NB2309AI1DG	ON	PLL BASED CLOCK DRIVER, 2309 SER	立即購買
NB2309AI1DTR2G	ON		立即購買
NB2309AI1HDR2G	ON	IC BUFFER CLK 9OUT 3.3V 16-SOIC	立即購買
NB2309AI1DR2G	ON		立即購買
NB2309AI1HDTR2G	ON	IC BUFFER CLK 9OUT 3.3V 16-TSSOP	立即購買

技術資料

標題	類型	大?。↘B）	下載
Zero Delay Buffer, 3.3 V, Nine Output	PDF	83	點擊下載
IBIS Model for NB2309AI1HDT high drive	UNKNOW	50	點擊下載
IBIS Model for nb2309ai1dt standard drive	UNKNOW	19	點擊下載
SOIC 16 LEAD	PDF	37	點擊下載
TSSOP-16	PDF	40	點擊下載
NB2309A_PKG.GIF	UNKNOW	9	點擊下載
