優勢和特點

  具有擴頻Σ-Δ調制能力的無濾波器D類放大器，集成升壓調節器(5.1 V)

  提供輸出電壓、輸出電流和VBAT電源電壓的數字輸出

  集成升壓調節器

  多種串行數據格式：PDM輸入/輸出TDM從機單總線上支持多達8個芯片I2S或左對齊從機多芯片I2S的單I2S總線上支持多達4個芯片

  PCM采樣速率：8 kHz至192 kHz

  PDM輸入采樣速率：2.048至6.14 MHz

  獨立控制模式

  通過I2C控制、TDM控制或PDM模式進行配置

  采用3.6 V電源供電時，能夠以2.5 W功率驅動4 ?負載，以1.42 W功率驅動8 ?負載，總諧波失真加噪聲(THD + N)小于1%

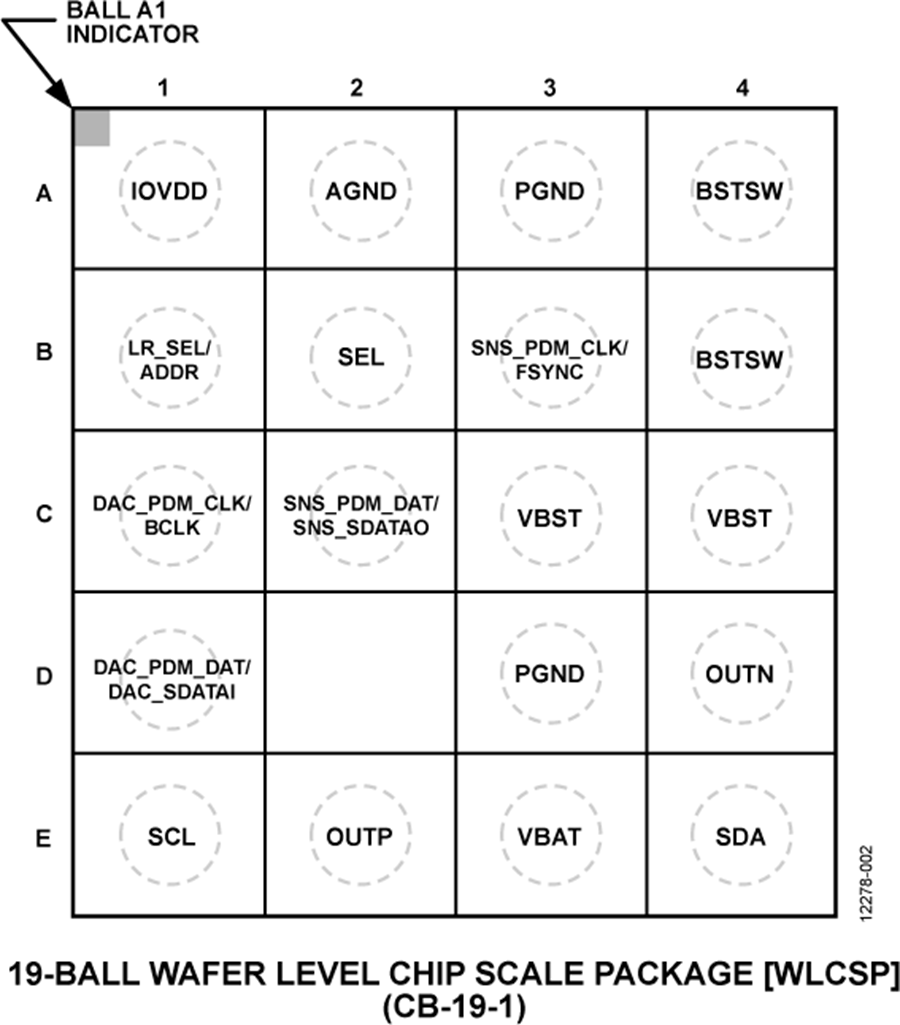

  采用19引腳1.74 mm × 2.1 mm，0.4 mm間距WLCSP封裝

  欲了解更多特性，請參考數據手冊

產品詳情

SSM4567是一款數字輸入D類功率放大器，集成升壓轉換器，相比普通電池電源具有更高的輸出功率。 這意味著最大輸出功率在電池電壓范圍內是恒定的。 SSM4567是功率敏感應用的理想選擇。在功率敏感應用中系統噪聲能夠破壞發送至放大器的小模擬信號，例如移動電話、平板電腦和便攜式多媒體播放器。

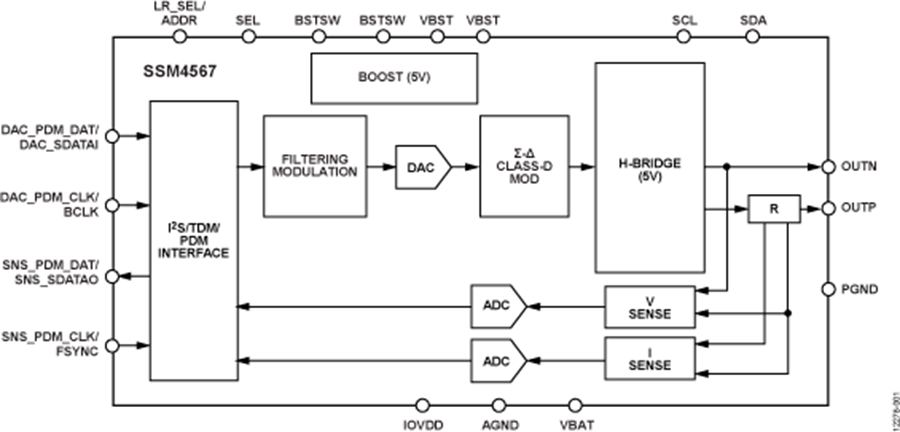

SSM4567在單個芯片上集成了一個音頻數模轉換器(DAC)、一個功率放大器和PDM或PCM (I2S/TDM)數字音頻接口。 利用SSM4567，音頻能夠以數字的方式發送至音頻放大器，從而顯著降低傳輸音頻上噪聲源的影響，無需使用輸入耦合電容。 SSM4567采用3.6 V電源供電時，能夠提供2.5 W連續輸出功率，驅動4?負載，且THD+N值小于1%。

通過I2C、PDM模式控制或TDM控制，可控制SSM4567。 該器件也可以在無控制接口的獨立模式下工作。

SSM4567內置檢測電路，可檢測輸出電流、輸出電壓和VBAT電源電壓。 電流檢測采用輸出引腳和負載之間連接的片內檢測電阻來實現。 輸出電流和電壓發送至ADC。 這些ADC的輸出通過數字串行輸出端口提供。 VBAT電源電壓可與完全可配置的自動增益控制電路一同使用。 AGC在低電池電壓時可限制最大輸出，從而避免從電池吸取過多電流，延長電池使用壽命。

SSM4567采用高效率、低噪聲調制方案，無需外部LC輸出濾波器。 閉環五級調制器設計保留了所有數字放大器的優勢，同時又具有極佳的PSRR和音頻性能。 該調制能夠在低功耗情況下繼續提供高效率，且A加權SNR為104dB。 與其它D類架構相比，采用擴頻脈沖密度調制可提供更低的電磁輻射。

SSM4567具有微功耗關斷模式，在VBAT電源下的關斷電流典型值為0.2 μA。 關斷通過選通輸入時鐘和數據信號來自動啟動。

SSM4567的額定溫度范圍為?40°C至+85°C工業溫度范圍。它內置熱關斷、放大器和升壓輸出短路保護功能， 采用19引腳、1.74 mm x 2.1 mm晶圓級芯片規模封裝(WLCSP)。

應用

  手機

  平板電腦

  便攜式媒體播放器
