描述

TPSM842xx 電源模塊是一種簡單易用的集成式電源解 決方案，它將 1.5A 直流/直流轉換器與功率 MOSFET、電感器和無源器件整合在一個 3 引腳的穿 孔插入式封裝內。這套完備的電源解決方案只需要增加 輸入和輸出電容器，省去了設計過程中的環路補償和磁 性元件選擇。 借助標準 TO-220 引腳，可在這一業界標準封裝中更換 為明顯改善的線性穩壓器。TPSM842xx 器件提供更高 的效率而無需散熱片。

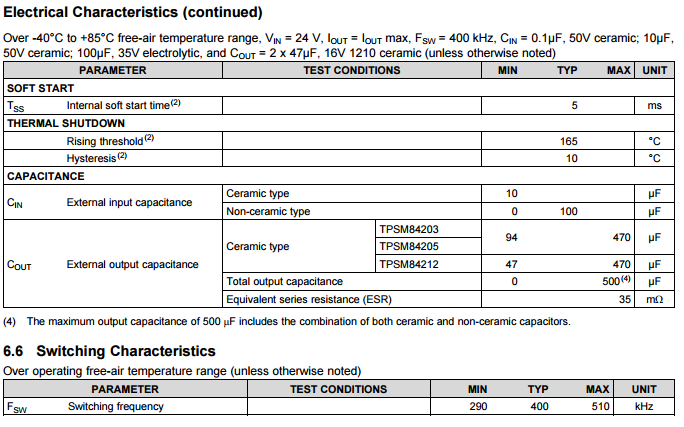

The TPSM842xx power module is an easy-to-use integrated power solution that combines a1.5-A DC/DC converter with power MOSFETs, an inductor, and passives into a 3-pin, through-holepackage. This total power solution requires adding only input and output capacitors and eliminatesthe loop compensation and magnetics part selection from the design process. The standard TO-220 pin-out allows a much improved replacement of linear regulatorspackaged in this industry standard footprint. The TPSM842xx devices provide much higher efficiencywithout the need of a heatsink.特性 Complete Integrated Power Solution3-PinTO-220 FootprintEfficiencies up to 95%Fixed Output Voltage Options:3.3 V, 5 V, and 12 V400-kHz SwitchingFrequencyAdvanced Eco-mode? Pulse SkipPre-bias Output Start-upOver-CurrentProtection Output Over-Voltage ProtectionThermal ShutdownOperating Junction Range: –40°C to +125°COperating Ambient Range: –40°C to +85°C Meets EN55022 Class B EmissionsCreate a Custom Design Using the TPSM84203 with theWEBENCH? Power Designer All trademarks are the property of their respective owners.

特性 1

? 完全集成的電源解決方案

? 3 引腳 TO-220 封裝

? 效率高達 95%

? 固定輸出電壓選項： 3.3V、5V 和 12V

 ? 400kHz 開關頻率

? 高級 Eco-mode? 脈沖跨周期

 ? 預偏置輸出啟動

 ? 過流保護

? 輸出過壓保護

 ? 過熱保護

? 工作結溫范圍：–40°C 至 +125°C

? 工作環境溫度范圍：-40°C 至 +85°C

 ? 符合 EN55022 B 類輻射標準

 ? 使用 TPSM84203 并借助 WEBENCH? 電源設計器 創建定制設計方案

2 應用

? 12V 和 24V 分布式電源總線供電

 ? 工業白色家電 ? 消費類 – 音頻 – 機頂盒 (STB)、數字電視 (DTV) – 打印機
