ST公司針對日益廣泛使用的LCD-TV電源推出了新一代的 HB-LLC控制IC-L6599,它從L6598改進而來，從而性能更優秀，使用更便捷。下面介紹IC特色及主要應用。
L6599是一個雙端輸出的控制器。它專為諧振半橋拓樸設計，提供兩個50%的互補的占空比。高邊開關和低邊開關輸出相位差180°,輸出電壓的調節用調制工作頻率來得到。兩個開關的開啟關斷之間有一個固定的死區時間，以確保軟開關及高頻下可靠工作。
為使高邊驅動采用高壓電平位移的結構具有600V耐壓，用高壓MOSFET取代了外部快速二極管，IC設置的工作頻率范圍由外部元件調節。
起動時為防止失控的沖擊電流，開關頻率從設置的最大值開始逐漸衰減直到由控制環路給出的穩定狀態，這個頻率的移動不是線性的，用來減小輸出電壓的過沖，做到更好的調節。
在輕載時，IC可以強制進入到控制為猝發模式工作，用以保持空載時的最低功耗。IC的功能包括非鎖定低邊禁止輸入以實現OCP，具有頻率移動及延遲關斷，然后再自動重新起動。
更高水平的OCP在第一保護電平不足時可鎖住IC以控制初級電流。它結合了完整的應對過載及短路的保護，此外鎖住禁止輸入(DIS)可以很容易地改善OTP及OVP。
與PFC的接口處提供了PFC預調整器在故障時的使能端子，這些故障包括OCP，在猝發模式時令DIS為高電平。

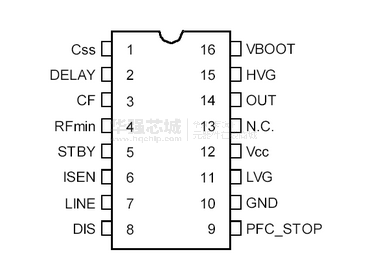

L6599 引腳圖
L6599 引腳圖

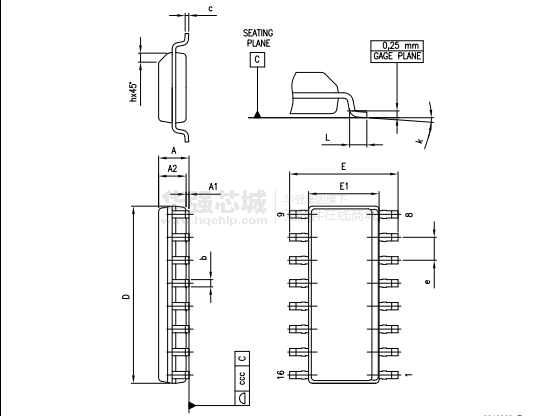

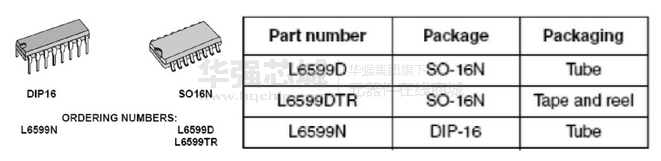

L6599 封裝圖

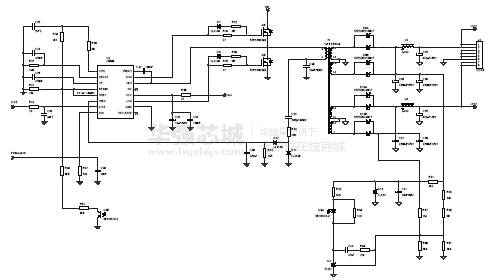

L6599電路圖
L6599電路圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| L6599EDTR | Microchip Technology / Atmel | 2.7~5.5V 512x8B | 立即購買 |
| L6599NR | - | - | 立即購買 |
| L6599DTR | - | - | 立即購買 |
| L6599ADTR | Linear | IC REG BUCK ADJ 0.75A 10MSOP | 立即購買 |
| L6599N | Honeywell | Pressure Sensor 15 PSI (103.42 kPa) Absolute Male - 0.19" (4.8mm) Tube, Dual 0 mV ~ 90 mV (12V) 6-SIP Module | 立即購買 |
| L6599D | Honeywell | SX DIFF GAUGE 0 PSID TO 5 PSID | 立即購買 |
| 標題 | 類型 | 大?。↘B） | 下載 |
|---|---|---|---|
| 基于L6599的串并聯諧振變換器設計 | 2334.72 | 點擊下載 | |
| L6599控制的半橋LLC諧振變換器設計與實現 | 1116.16 | 點擊下載 | |
| L6599中文資料及產品方案 | DOC | 476 | 點擊下載 |
| 基于Saber器件庫的L6599芯片建模及仿真_李翔翔 | 463 | 點擊下載 | |
| L6599D引腳功能 | DOC | 24 | 點擊下載 |
| L6599中文資料 | 974 | 點擊下載 | |
| LLC諧振變換器及L6599原理 | 2939 | 點擊下載 | |
| LLC諧振變換器及L6599原理 | 2939 | 點擊下載 |
