描述：
TDA7294是單片集成電路multiwatt15包，用于音頻AB類放大器在音響領域的應用（家庭音響，自供電的揚聲器，一流的電視）。多虧了寬電壓范圍和高輸出電流能力，它能提供最高功率為4Ω和8Ω負荷甚至在可憐的供給調控的存在，高電源電壓抑制。
內置靜音功能的開啟延遲簡化了遠程操作，避免開關噪聲。
主要特點：
■寬電源電壓范圍：±10V ~±40V
■高輸出功率：70W（最高可100W)
■待機和靜音功能
■無噪ON/OFF開關
■低噪聲和低失真
■短路保護和過熱保護

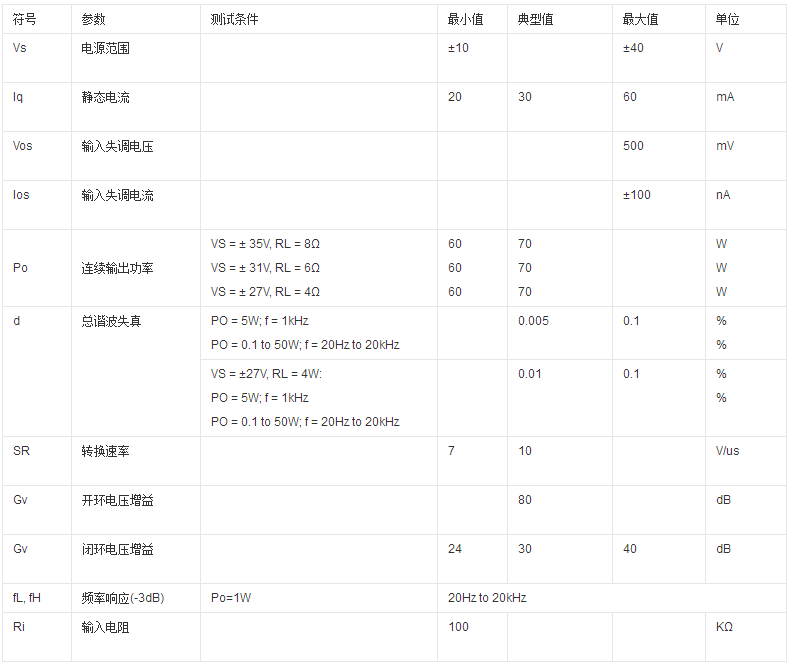

電氣參數：
TDA7294電路圖
TDA7294 引腳圖
TDA7294 封裝圖
TDA7294 封裝圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| TDA7294V 管裝 | Vicor | 隔離模塊 直流轉換器 1 輸出 15V 26.67A 66V - 154V 輸入 | 立即購買 |
| TDA7294-HS | KEMET | 貼片電容（MLCC） 0805 150pF ±5% 100V BP | 立即購買 |
| TDA7294HS | Micron | ICFLASH1MX8SLCUFDFPN | 立即購買 |
| TDA7294S | Sensata . | CIR BRKR MAG-HYDR LEVER | 立即購買 |
| TDA7294V | Omron Automation and Safety | SOCKT BACK-CONNCTNG FOR SDV SENS | 立即購買 |
| 標題 | 類型 | 大小（KB） | 下載 |
|---|---|---|---|
| TDA7294 200W 2.1低音炮電路圖簡述 | DOC | 253 | 點擊下載 |
| TDA7294 200W 2.1低音炮電路圖 | DOC | 251 | 點擊下載 |
| 采用TDA7294制作的功放 | 192 | 點擊下載 | |
| 采用TDA7294制作的功放 | RAR | 192 | 點擊下載 |
| TDA7294S數據資料 | 164 | 點擊下載 | |
| tda7294數據手冊 | 373 | 點擊下載 | |
| tda7294.pdf | RAR | 375 | 點擊下載 |
| TDA7294SV | 340 | 點擊下載 |
TDA7294是意法微電子（SGS-THOMSON Microelectronics）在上世紀九十年代推出的AB類單片式音頻功放集成電路。該芯片采用15腳雙列非對稱直插封裝，差分輸入級由雙極型晶體管構成，推動級和功率輸出級采用DMOS場效應管半導體技術。
基于ST微電子的tda7294功率放大器，可以在單芯片中獲得高達100W的功率，對于立體聲單元，使用類似的兩個電路。該電路基于制造商關于 tda7294 典型應用用途的數據表。放大器準備與強大的信號源一起工作，如有必要，可使用運放前置放大器。
本文首先介紹了tda7294主要特點及引腳功能，其次介紹了tda7294內部框圖與電氣參數，最后介紹了四款tda7294應用電路圖。
本文首先介紹了TDA7294主要特點與引腳功能，其次介紹了lm3886參數及引腳圖，最后分析了tda7294音質以及闡述了tda7294與lm3886兩者之間的區(qū)別。
本文首先介紹了tda7294引腳及功能說明，其次介紹了tda7294電壓及其參數，最后介紹了三款tda7294的應用電路圖。
本文首先介紹了tda7293和tda7294的區(qū)別，其次介紹了TDA7293性能參數、引腳功能及應用電路圖，最后介紹了TDA7294主要特點、引腳功能及應用電路圖。
本文主要介紹了七款tda7294功放電路圖。其中包括了OOL電路、BTL電路、tda7294Hi-Fi集成功放、tda7294恒流功放及tda7294高保真功放電路圖等。
這是一款基于單電源IC TDA7294的優(yōu)秀音頻放大電路。TDA7294 旨在用作高保真應用中的高品質音頻 AB類放大器。
