LTC4417 電源優先級排序器
Linear Technology 推出 PowerPath? 優先級控制器（LTC4417 Supply Prioritizer）
發布時間：2018-07-11
Linear Technology 的 LTC4417 根據優先級將三個有效電源中的某一個連接到公共輸出。優先級通過引腳分配來確定，V1 的優先級最高，V3 最低。當某個電源的電壓連續處于其過壓 (OV) 或欠壓 (UV) 窗口之內的時間至少為 256 ms 時，該電源被定義為“有效”。假如優先級最高的有效輸入不在 OV/UV 窗口之內，則立即斷開該通道，并把優先級次高的有效輸入連接至公共輸出?？梢詫蓚€(gè)或更多的 LTC4417 級聯，實現三個以上輸入之間的切換
LTC4417 內置了快速非重疊開關電路，以防止發生反向和交叉導通，同時將輸出電壓降降至最低。柵極驅動器包括一個 6V 箝位以保護外部 MOSFET。所用受控型輸出斜坡特性可最大限度減小啟動浪涌電流。當輸入電源處于其 OV/UV 窗口之內的持續時間達到 256ms 時，漏極開路 VALID 輸出發出指示信號。
LTC4417 電源優先級排序器特性
從三個輸入中選擇最高優先級電源
阻止反向和交叉導通電流
寬工作電壓范圍：2.5 V 至 36 V
-42 V 防止電池反向連接保護
快速切換能力將輸出壓降降至最低
28 μA 低工作電流
P 溝道 MOSFET 柵極保護鉗位
小于 V OUT 時電源電流消耗 < 1μA
1.5％ 輸入 OV/UV 保護
可調 OV/UV 滯后
可級聯更多輸入電源
24 引線、窄 SSOP 和 4 mm x 4 mm QFN 封裝
LTC4417 電源優先級排序器應用
工業級手持式儀表
高利用率服務器
備用電池系統
服務器和電腦外設
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|

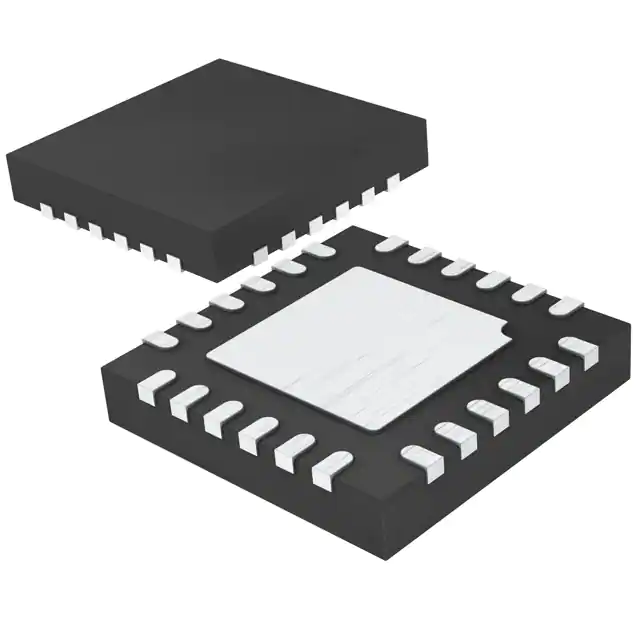

 | | LTC4417CUF#PBF | OR控制器-電源管理 | IC OR CTRLR SRC SELECT 24QFN | 在線訂購 | |
 | | LTC4417IGN#PBF | OR控制器-電源管理 | OR 控制器 源極選擇器開關 P 通道 3：1 24-SSOP | 在線訂購 | |
| | LTC4417HUF#PBF | OR控制器-電源管理 | IC OR CTRLR SRC SELECT 24QFN | ￥81.75600 | 在線訂購 |
| | LTC4417CGN#PBF | OR控制器-電源管理 | OR 控制器 源極選擇器開關 P 通道 3：1 24-SSOP | ￥82.94400 | 在線訂購 |
 | | LTC4417HGN#PBF | OR控制器-電源管理 | IC OR CTRLR SRC SELECT 24SSOP | ￥101.95200 | 在線訂購 |
 | | LTC4417IUF#PBF | OR控制器-電源管理 | LTC4417IUF#PBF | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | DC1717A | 評估和演示板和套件-開發板/套件/編程器 | BOARD DEMO LTC4417 | 在線訂購 |
