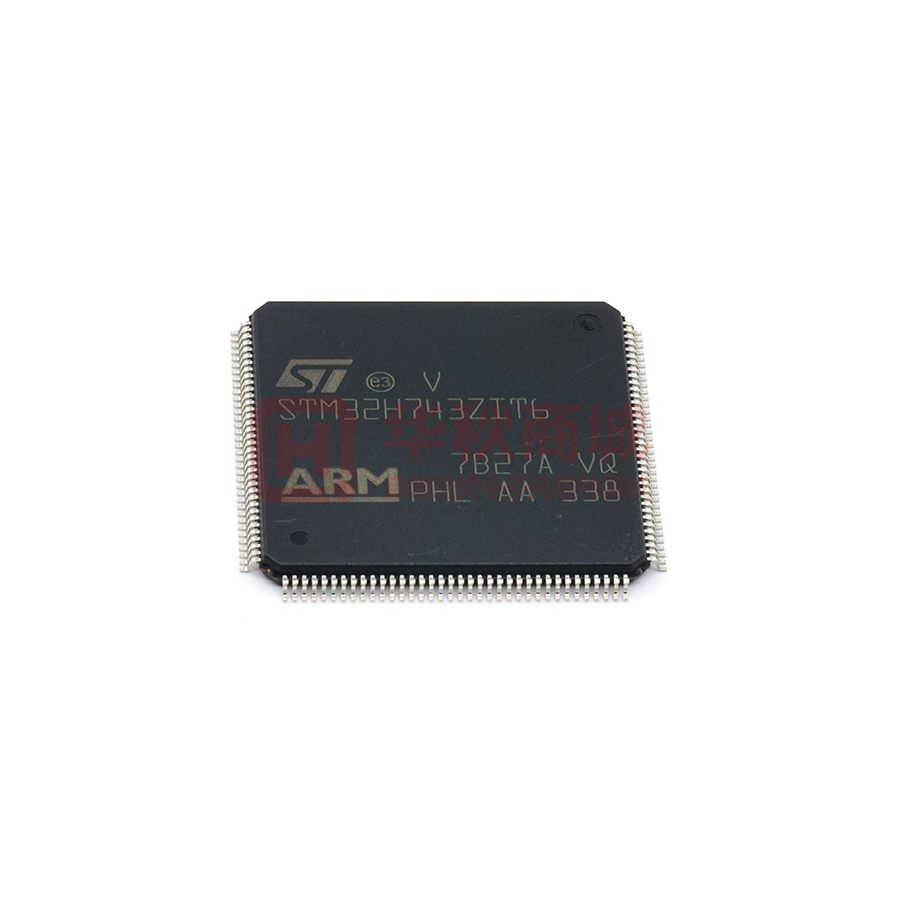

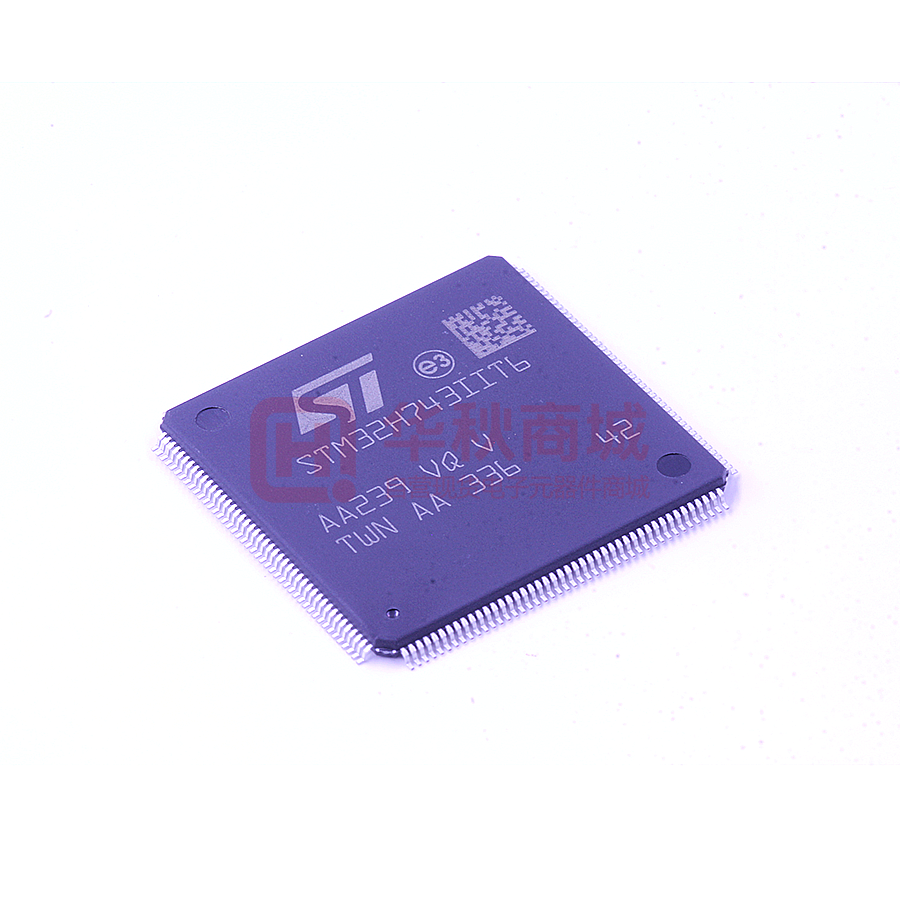

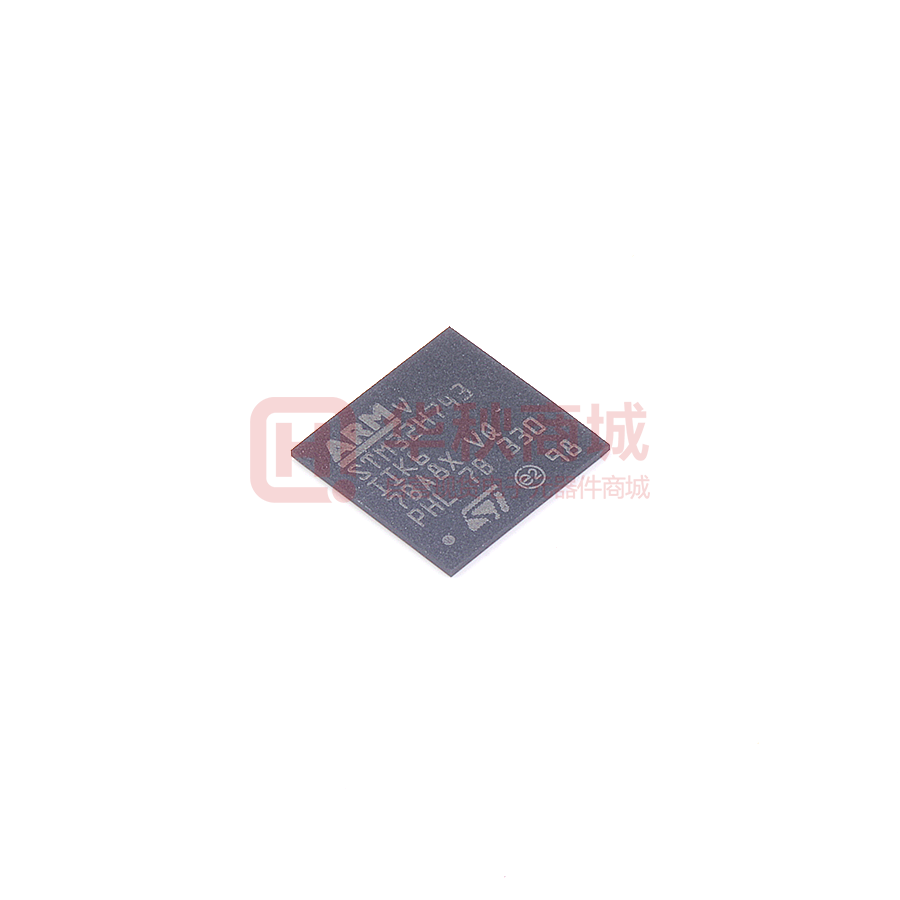

STM32H7系列釋放Cortex-M7內核：采用新一代外設的智能架構

• AXI和多AHB總線矩陣，用于互連核心，外設和存儲器

• 16 KB + 16 KB的I-cache和D-cache

• 高達2 MB的嵌入式雙存儲器閃存，具有ECC和讀寫能力

• 高速主直接存儲器訪問（MDMA）控制器，兩個具有FIFO和請求路由器功能的雙端口DMA，可實現最佳外設管理，另外還有一個DMA

• 用于高效2D圖像復制和雙精度FPU的Chrom-ART加速也是設備中可用加速功能的一部分

• 外設速度獨立于CPU速度（雙時鐘支持），允許系統時鐘更改，而不會對外設操作產生任何影響

• 更多外設，例如支持SPDIF輸出的四個串行音頻接口（SAI），三個全雙工I2S接口，一個支持四個輸入的SPDIF輸入接口，兩個帶專用電源的USB OTG和雙模四SPI接口，兩個FD-CAN控制器，高分辨率定時器，TFT-LCD控制器，JPEG編解碼器，兩個SDIO接口以及許多其他模擬外設，包括三個快速14位ADC，兩個比較器和兩個運算放大器

• 具有分散架構的1 MB SRAM：
  192 KB的TCM RAM（包括64 KB的ITCM RAM和128 KB的DTCM RAM用于時間關鍵的例程和數據），512 KB，28 KB和64 KB的用戶SRAM，以及備份域中的4 KB SRAM可將數據保持在最低功耗模式

安全

• 在生產中進行初始編程或在現場進行固件升級時，對軟件IP進行身份驗證和保護

電源效率

• 多功率域架構允許將不同的電源域設置為低功耗模式，以優化功率效率。除了主電壓調節器具有電壓調節功能，可在運行和停止模式下為不同電壓范圍內的電源供電，該器件還內置USB穩壓器，為嵌入式物理層（PHY）和備用穩壓器供電。

• 典型值為278μ/ MHz @V DD = 3.3 V且運行模式下為25°C（外設關閉）

• 待機模式下7μA（低功耗模式）

兼容性

• Cortex-M7向后兼容Cortex-M4指令集

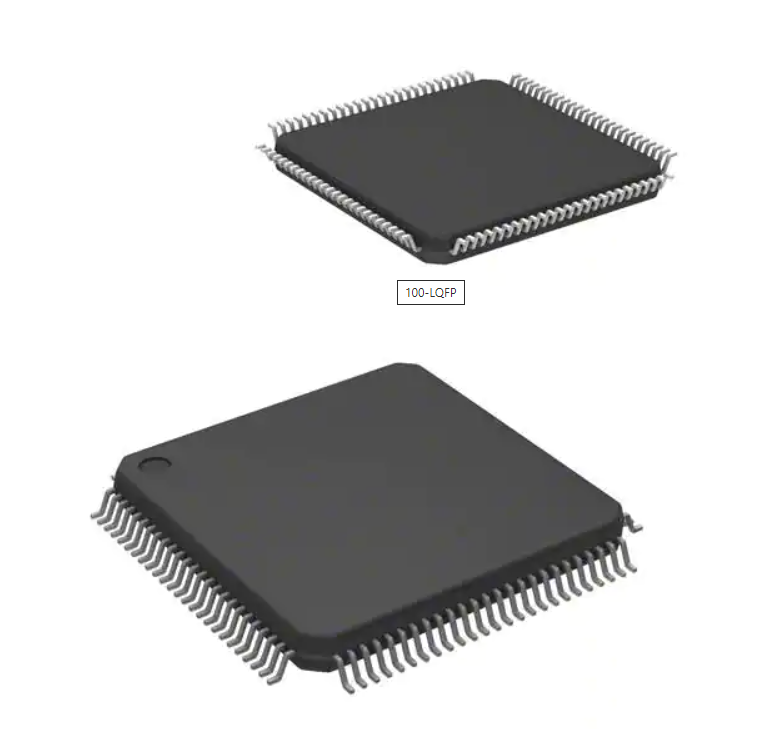

• STM32H7系列與STM32F7系列引腳兼容，適用于通用封裝，與大多數通用封裝的STM32F4系列兼容
