AD7616/AD7617 16 具有雙路 SAR ADC的通道數據采集系統
Analog Devices DAS（AD7616, 16-Channel, 16-Bit Analog-to-Digital Converters）具有 SAR ADC，適合電源線監測、保護繼電器和測試與測量系統
發布時間：2018-07-11

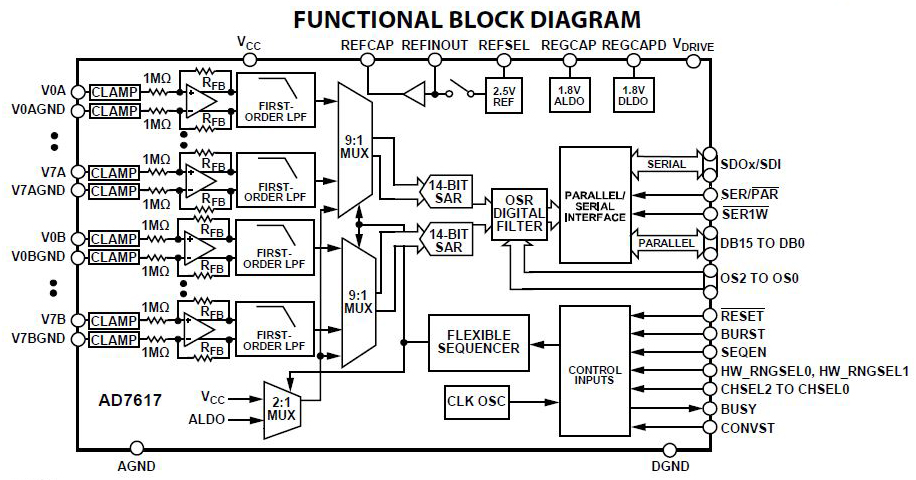

ADI AD7616 和 AD7617 是 14 位或 16 位數據采集系統 (DAS)，支持 16 通道雙路同步采樣。這些器件均包含模擬輸入箝位保護、14 位 (AD7617) 或 16 位 (AD7616) 雙電荷再分配逐次逼近寄存器 (SAR) 模數轉換器 (ADC)、靈活的數字濾波器、2.5 V 電壓基準和基準緩沖器以及高速串行和并行接口。這些 DAS 的工作溫度為 +5 V 單電源供電，并可接受 ±10 V、±5 V 和 ±2.5 V 真雙極輸入信號，同時每通道以 85 dB 信噪比 (SNR) 和高達 1 MSPS 吞吐率進行采樣。片載過采樣模式可實現更高的 SNR 性能 [85.3 dB 或過采樣率 (OSR) 為 2 時 92 dB]。輸入箝位保護電路可以承受高達 ±21 V 電壓。AD7616 和 AD7617 具有 1 MΩ 模擬輸入阻抗，與采樣頻率無關。單電源工作、片載濾波和高輸入阻抗免除了驅動器運算放大器以及外部雙極電源。這些器件兼容串行外設接口 (SPI)/QSPI?/DSP/MICROWIRE。AD7616 和 AD7617 專用于電源線監測、保護繼電器和測試與測量系統。
AD7616/AD7617 16 具有雙路 SAR ADC的通道數據采集系統特性
位數：14/16
采樣率：1 M
輸入數量：14/16
輸入類型：差分
數據接口：SPI、并行和 DSP
比率：1:1
ADC 轉換器數量：2
架構：SAR
基準類型：外部和內部
電壓供應
模擬：5 V
數字：2.3 V 至 3.6 V
特性：同步采樣
溫度范圍：-40°C 至 +125°C
封裝：80 引線 LQFP (14 mm x 14 mm)
AD7616/AD7617 16 具有雙路 SAR ADC的通道數據采集系統應用
電力線路監控
保護繼電器
多相電機控制
儀控系統
數據采集系統
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|

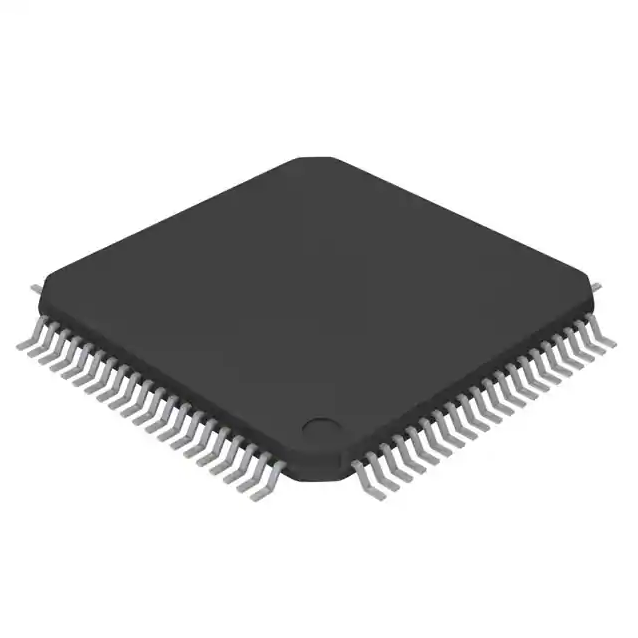

 | | AD7616BSTZ | 模數轉換器（ADC）-數據轉換器 | 16通道DAS,內置16位、雙極性輸入、雙路同步采樣ADC | ￥2529.69394 | 在線訂購 |
 | | AD7616BSTZ-RL | 模數轉換器（ADC）-數據轉換器 | IC ADC 16BIT SAR 80LQFP | ￥87.25860 | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|

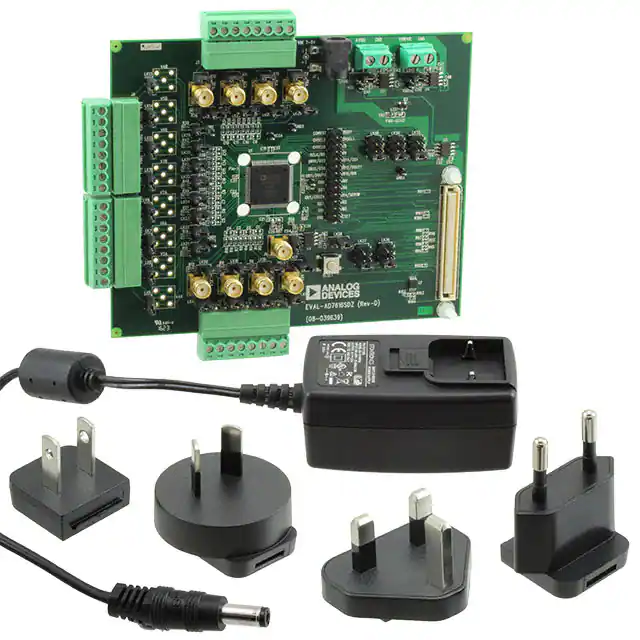

 | | EVAL-AD7616SDZ | 模數轉換器（ADC）-數據轉換器 | EVALUATIONBOARD | 在線訂購 |
