fido5100/fido5200 實時以太網交換機
Analog Devices 以太網交換機（fido5100/fido5200 Real-Time Ethernet Switches）用于過程控制和工業自動化
發布時間：2018-06-13
ADI fido5100 和 fido5200 是可編程以太網交換機，支持 IEEE 802.3 10 Mbps/100 Mbps 以太網互聯網協議第 6 版 (IPv6) 和互聯網協議第 4 版 (IPv4)。這些交換機可使用從主機處理器下載的固件刷新，從而支持所需的協議并實現定制。固件保存于實時以太網多協議 (REM) 交換機驅動程序中，在上電時下載。REM 交換機可以在不到 4 ms 的時間內實現網絡數據操作就緒，支持快速啟動和快速連接型網絡功能。fido5100 和 fido5200 器件具有相同的信號分配，具體可參見規格書。fido5100 支持以下協議：PROFINET 實時 (RT) 和等量實時 (IRT)、帶和不帶設備級環 (DLR) 的以太網/IP、Modbus TCP、POWERLINK 和 SERCOS III。fido5200 支持所有 fido5100 的協議，另外還包括 EtherCAT。REM 交換機用于與主機處理器配合使用。網絡運行使用 REM 交換機驅動器中提供的功能和服務來處理。主機處理器可以通過將任何協議棧集成至 REM 交換機驅動程序中實現對它們的支持。這些 fido5100 和 fido5200 REM 交換機具有 -40 °C 至 +85 °C 工作溫度范圍，采用 144 焊球芯片級封裝球柵陣列（LFBGA、CSPBGA）封裝。fido5100 和 fido5200 非常適用于托管的以太網交換機、過程控制和工業自動化。
fido5100/fido5200 實時以太網交換機特性
標準：IEEE 802.3、10/100 BASE-T/TX PHY
IEEE 802.3、10 Mbps/100 Mbps、半雙工和全雙工、IPv4 和 IPv6 通信
支持所有工業協議
PROFINET B 類和 C 類，具有快速啟動（2.3 版）
以太網/IP 帶 QuickConnect、CIP 同步 和 CIP 運動
Modbus TCP
SERCOS III
以太網 POWERLINK
兩個獨立的以太網端口：每端口 1 個 MII 和 1 個 RMII 接口
主機接口傳輸速率：每 28 ns 32 位
支持低至 12.5 μs 的 EtherCAT 周期時間和低至 31.25 μ 的 PROFINET 周期時間
接口：MII、RMII
電源電壓：1.2 V、3.3 V
工作溫度范圍：-40°C 至 +85°C

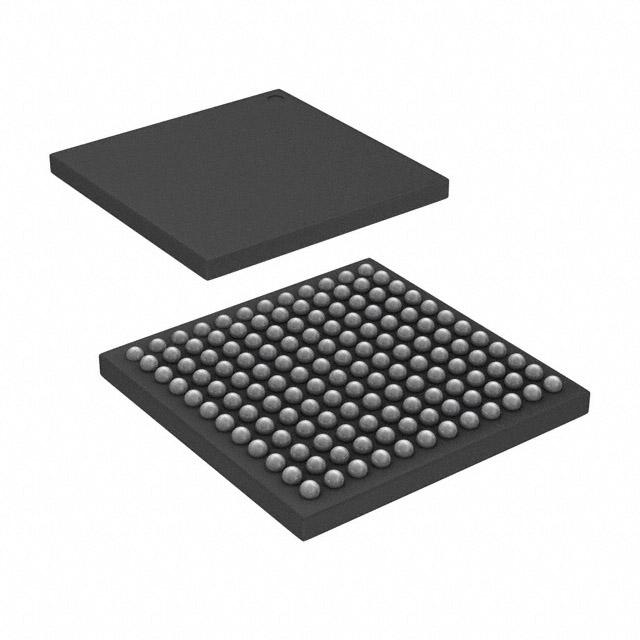

封裝/外殼：144-LFBGA、CSPBGA
fido5100/fido5200 實時以太網交換機應用
托管的以太網交換機
過程控制
工業自動化
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | FIDO5200BBCZ | 運動及接口控制器-接口及驅動芯片 | 以太網 開關 IEEE 802.3，10/100 Base-T/TX PHY MII，RMII 接口 144-CSPBGA（10x10） | ￥230.68800 | 在線訂購 |
 | | FIDO5100BBCZ | 其他分類 | IC ETHERNET SWITCH BGA-144 | ￥114.37200 | 在線訂購 |
