WA-SMSR SMD 鋼墊片反向版提供內螺紋 M3 和 ?3.2 通孔。WA-SMSR 系列通過在頂部組裝和焊接在 PCB 底部產生距離。

• 材料：鋼

• 表面：鍍錫

WA-SMSSR 鋼制墊片采用卡扣鉚釘固定，可實現完全無螺紋連接。WA-SMSSR 系列僅適合卡扣鉚釘 7009776。

• 材質：PA66；鋼

• 顏色：紅色

• 表面：鍍錫

• 工作溫度：-30°C 至 +85°C

• 焊膏厚度：150 μm

• 面板厚度：1 mm（最?。┲?2 mm（最大）

• 鉆孔板：2.5 mm

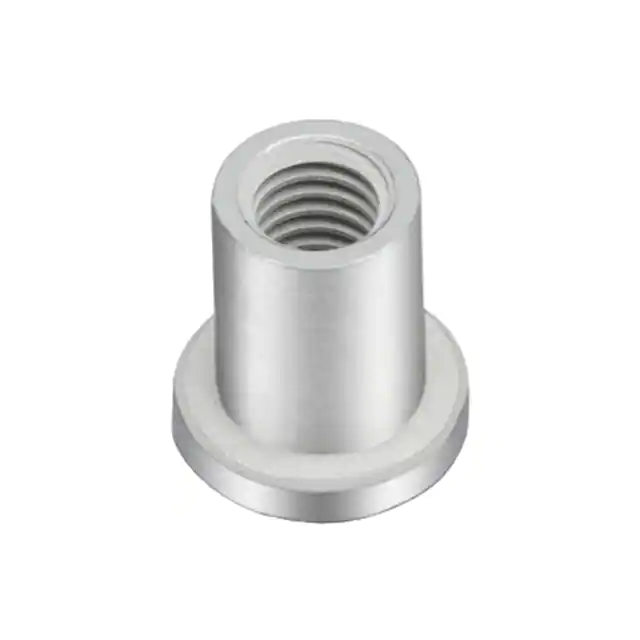

WAS-SMSI 鋼制墊片提供內螺紋 M2、M2.5 和 M3。這些部件由鍍錫鋼制成，可承受高機械力和扭矩。

• 材料：鋼

• 表面：鍍錫

• 焊膏厚度：150 μm

WA-SMST 鋼制墊片提供 ?2.25、2.7 和 3.3 的通孔。這些部件由鍍錫鋼制成，具有高機械強度。

• 材料：鋼

• 表面：鍍錫

• 焊膏厚度：150 μm

WA-SMSE 鋼制墊片配有外螺紋 M3。這些部件由鍍錫鋼制成，可承受高機械力和扭矩。

• 材料：鋼

• 表面：鍍錫

• 緊固扭矩：M3 (0.5 Nm)

• 焊膏厚度：150μm

WA-SMSR應用

1. 簡單、快速的自動裝配

2. 距離 1 mm 至 10 mm（使用標準 1.6 mm PCB 厚度時）

3. 高機械作用力和扭矩

WA-SMSSR

1. 簡單、快速的自動裝配

2. 完整的無螺紋連接

3. 在批量生產中快速安裝

4. 適用于 2 mm 至 10 mm 的距離

WAS-SMSI

1. 簡單、快速的自動裝配

2. 間距從 1 mm 到 15 mm 不等

3. 高機械作用力和扭矩

WA-SMST

1. 簡單、快速的自動裝配

2. 間距從 1 mm 到 15 mm 不等

3. 非止動內徑 2.25、2.7 和 3.3

4. 機械強度高

WA-SMSE

1. 簡單、快速的自動裝配

2. 間距從 5 mm 到 15 mm 不等

3. 封閉式帶外螺紋

4. 高機械作用力和扭矩
