WA-SNTE 系列是用于印刷電路板的卡扣式止動墊片。

• 材料：尼龍 66

• 顏色：自然

• 工作溫度：-30°C 至 +85°C

• 可燃性滿足 UL 94 V-2 要求

• 孔直徑：M3 = 3.1 或 M4 = 4.1 mm

• 面板厚度：1.6 mm

• 長度從 3.18 mm 到 35 mm

• 用于咬合的面板鉆孔：

     M3：3.18±0.08

     M4：4.0±0.08

WA-SNRM 是一種卡扣式鉚釘安裝墊片。在一端，這些電路板墊片具有卡扣，用于厚度為 1.6 mm 的面板和 4.0 mm 鉆孔。在另一端，用戶可以使用直徑 4.0 mm 的卡扣鉚釘，可以適應各種面板厚度。

• 材料：尼龍 66

• 顏色：自然

• 工作溫度：-30°C 至 +85°C

• 可燃性等級達 UL94 V-2

• 面板厚度：1.6 mm（最?。?/p>

• 固定：直徑 4.0 mm 的卡扣鉚釘

WA-SNSH 是一種卡入式間隔螺釘安裝座。在一端，這些電路板空間具有卡扣，用于 1.2 mm 至 1.7mm 的面板厚度，4.0mm 的鉆孔。在另一端，用戶可以使用自攻螺釘將墊片固定到面板上。

• 材料：尼龍 66

• 顏色：自然

• 工作溫度：-30°C 至 +85°C

• 可燃性等級根據(jù)：UL94 V-2

• 面板厚度：1.7 mm（最?。?/p>

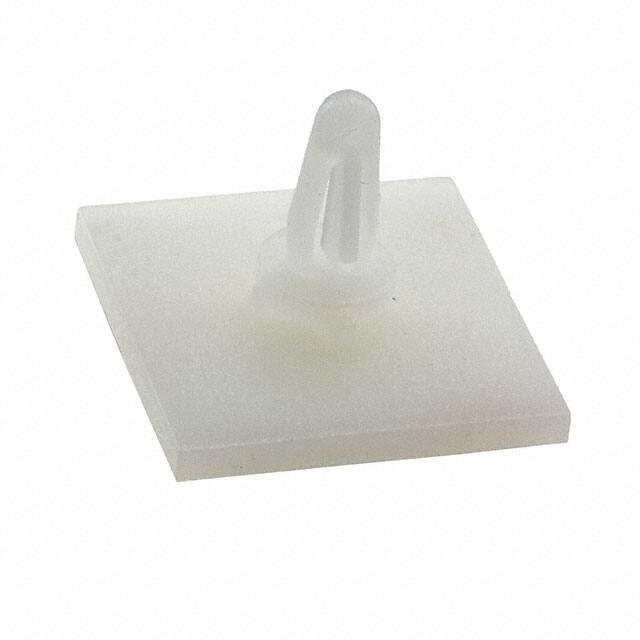

WA-SNAD 是一種卡入式止動墊片。WA-SNAD 系列具有自粘底座，便于組裝，可通過夾子固定在面板上。這些組件用于多級應用。

• 材料：尼龍 66

• 顏色：自然

• 工作溫度：-30°C 至 +85°C

• 粘合箔：-30°C 至 +104°C

• 可燃性等級達 UL94 V-2

• 面板鉆孔：4.0 mm

• 面板厚度：1.2 mm 至1.7 mm

WA-SNSR 自動再訓練墊片是可用空間較小的面板的理想解決方案。夾子用于在緊固時將零件保持在適當位置。

• 材料：尼龍 66

• 顏色：自然

• 溫度范圍：-30°C 至 +85°C

• 可燃性等級達 UL94 V-2

WA-SNFR 是一種卡入式反向安裝墊片，適用于極其平坦或纖薄設計的面板。前面板可以在沒有張力的情況下組裝（隔離）。裝配時無需工具、螺釘或鉚釘；要固定，只需要卡入。由于蓋子非常扁平，面板的背面幾乎是平面的。

• 材料：尼龍 66

• 顏色：自然

• 溫度范圍：-30°C 至 +85°C

• 可燃性等級達 UL94 V-2

• 面板厚度：t1：1.2 mm 至 1.8 mm；t2：1.2 mm 至 1.7 mm

WA-SNSN 系列卡入式墊片有多種類型。

• 卡入式止動墊片：無需安裝工具；采用卡扣式技術固定，手動拆卸；可重復使用

• 卡入式墊片卡扣鎖定：兩端鎖定；用于電路板裝配；無需安裝工具

• 卡入式鍵槽墊片卡扣鎖定：兩端鎖定；手動裝配安全簡單；按下頂部輕松拆卸；由于其非常薄的固定，節(jié)省了空間

• 卡入式止動墊片卡扣鎖定：兩端鎖定；用于電路板裝配的墊片；無需安裝工具

• 小型卡入式墊片卡扣鎖定：兩端鎖定；兩端均采用卡扣式設計，便于固定

特性

• 材料：尼龍 66

• 顏色：自然

• 溫度范圍：-30°C 至 +85°C

• 可燃性等級達 UL94 V-2

• 面板厚度：1.2 mm 至 2.0 mm

• 鉆孔：3.2±0.2 mm；4.0 mm
