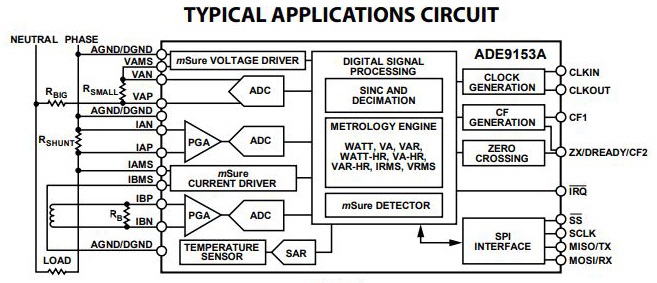

ADI 的 ADE9153 是一款自校準單相電能計量 IC。當采用分流電阻器作為電流傳感器時，mSure^? 自校準功能允許量表自動校準電流和電壓通道，而無需使用準確的電源或準確的基準量表。mSure 自動校準功能支持 1 級和 2 級量表。ADE9153 集成了三個高性能模數轉換器 (ADC)，信噪比 (SNR) 達到了 88 dB。

ADE9153A 提供了一套高級計量功能，例如線路電壓和電流測量、有功電能測量、基本無功電能測量、視在能量計算以及電流和電壓的 rms 值計算。ADE9153 包括電源質量測量，如過零檢測、線路周期計算、角度測量、驟降和暫升、峰值和過流檢測以及功率因數測量。每個輸入通道都支持獨立且靈活的增益級。電流通道 A 適用于并聯，具有靈活的增益級并提供從峰值 62.5 mV 一直到峰值 26.04 mV 的滿量程輸入范圍。電流通道 B 具有 1×、2× 和 4× 增益級，適用于電流互感器 (CT)。高速 10 MHz 串行外設接口 (SPI) 端口允許訪問 ADE9153A 寄存器。
