1.5 A 極低壓差穩壓器
Toshiba 的 1.5 A 極低壓差穩壓器（Extremely Low-Dropout 1.5 A Voltage Regulators）能為 Wi-Fi 和相機提供低噪聲、高能效電源
發布時間：2018-09-13
最新的成像傳感器和 Wi-Fi 芯片技術可能非常耗電。例如，模擬和數字電源軌需要具有低噪聲特性，而且有些還需要支持高達 1.5 A 的峰值電流。Toshiba 的最新超低壓差 LDO 非常適合此類應用，通過超低壓差電壓達到極佳的效率，并能在敏感型電源軌上有效地調節電壓。
如果用戶能夠充分利用 Toshiba Nch LDO 的極低壓差特性，這種器件將是 DC-DC 轉換器的絕佳替代品。例如，1.05 V / 1 A 電源軌可在 1.2 V DC-DC 輸入下進行無噪聲調節，且其紋波抑制能力將達到 95 dB。Nch Ldo 還能節省板空間，這主要是因其不需要電感器。
1.5 A 極低壓差穩壓器特性

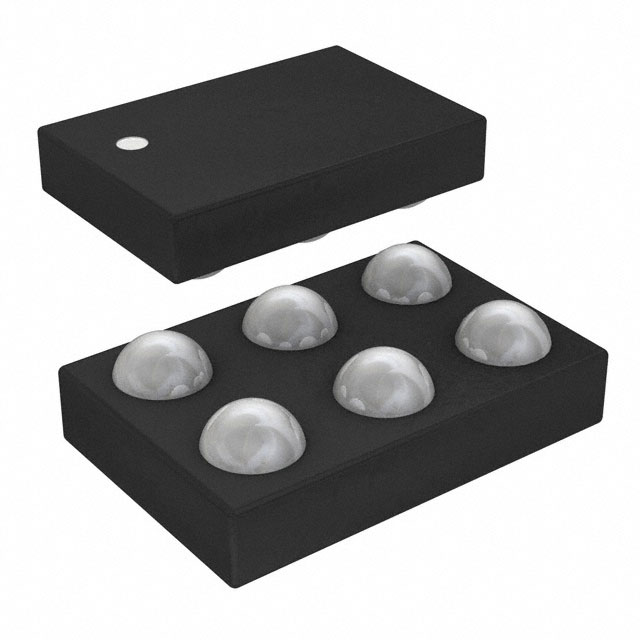

Toshiba 最小的 1.5 A LDO 采用 0.8 mm x 1.2 mm CSP 封裝
1 kHz 時 PSRR 為 95 dB（典型值）
0.65 V 和 3.6 V 之間恒壓輸出
Toshiba 可提供步進值為 50 mV 的 LDO。欲知詳情，請聯系 Digi-Key
此外，提供可調節電壓型，通過電阻器編程
瞬態負載條件下保持 ±115 mV 穩壓
1% 電壓精度
1 v/1.5 A 輸出時 125 mV 壓降（典型值）
過熱時熱關斷
浪涌電流抑制
過流保護
使能引腳
1.5 A 極低壓差穩壓器應用
電壓調節高達 1500 mA
CMOS 模擬傳感器的 1.0 V、1.1 V、1.2 V 電源軌
Wi-Fi 電源軌
低壓降壓型 DC-DC 轉換的替代品
用于可連接電池電源或 5 V 電源軌的子系統
要求小型板空間的項目
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | TCR15AG09,LF | 線性穩壓器/LDO-電源管理 | IC REG LINEAR 0.9V 1.5A 6WCSP | ￥4.72744 | 在線訂購 |
 | | TCR15AG105,LF | 線性穩壓器/LDO-電源管理 | IC REG LINEAR 1.05V 1.5A 6WCSP | 在線訂購 | |
 | | TCR15AG11,LF | 線性穩壓器/LDO-電源管理 | PMIC - 穩壓器 - 線性 正 固定 1 輸出 1.5A 6-WCSP（1.2x0.80） | ￥2.03813 | 在線訂購 |
| | TCR15AG18,LF | 線性穩壓器/LDO-電源管理 | IC REG LINEAR 1.8V 1.5A 6WCSP | ￥2.02857 | 在線訂購 |
| | TCR15AG25,LF | 線性穩壓器/LDO-電源管理 | IC REG LINEAR 2.5V 1.5A 6WCSP | 在線訂購 | |
| | TCR15AG30,LF | 線性穩壓器/LDO-電源管理 | IC REG LINEAR 3V 1.5A 6WCSP | 在線訂購 | |
| | TCR15AG33,LF | 線性穩壓器/LDO-電源管理 | IC REG LINEAR 3.3V 1.5A 6WCSP | 在線訂購 |
