TPS62821DLCT 1 A 降壓轉換器
Texas Instruments 的 TPS62821DLCT 1 A 降壓轉換器（TPS6282x 1 A Step-Down Converter）的精度為 1%，采用 1.5 mm x 2 mm QFN 封裝
發布時間：2018-09-13
Texas Instruments 的 TPS6282x 是一款易于使用的全功能同步降壓型 DC-DC 轉換器，具有僅 4 μA 的極低靜態電流。該器件在 2.4 V 至 5.5 V 輸入電壓下的輸出電流高達 3 A (TPS62823)。該器件基于 DCS-Control? 拓?fù)浣Y(jié)構，實現了快速瞬態響應。
內部基準允許將輸出電壓調低至 0.6 V，且在 -40°C 至 +125°C 結溫范圍內具有 1% 的高精度反饋電壓。1 A、2 A、3 可擴展引腳至引腳、BOM 至 BOM 兼容型器件系列可搭配使用小型 470 nH 電感器。
TPS6282x 包括自動進入節電模式，從而在極低負載條件下保持高能效。該器件具有電源良好信號和內部軟啟動引腳。該器件可在 100% 模式下工作。在故障保護方面，該器件集成了打嗝式限流和熱關斷功能。TPS6282x 采用 2 mm x 1.5 mm QFN-8 封裝。
TPS62821DLCT 1 A 降壓轉換器特性
DCS 控制拓?fù)浣Y(jié)構
26/25 mΩ 內部電源開關 (TPS62823)
高達 3 A 的輸出電流 (TPS62823)
極低靜態電流：4 μA
典型開關頻率 2.2 MHz
1% 反饋電壓精度（整個溫度范圍內）
使能 (EN) 和電源良好 (PG)
0.6 至 4 V 可調節輸出電壓范圍
100% 占空比模式
內部軟啟動電路
無縫省電模式過渡
欠壓鎖定
有源輸出放電
逐周期限流
打嗝式短路保護
超溫保護
使用 TPS62822 與 WEBENCH? power designer 創建定制設計
TPS62821DLCT 1 A 降壓轉換器應用
便攜式/電池供電型設備中的 POL 電源
工廠和樓宇自動化
移動計算、網絡卡
固態硬盤
數據終端、收銀系統
服務器、投影儀和打印機
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|

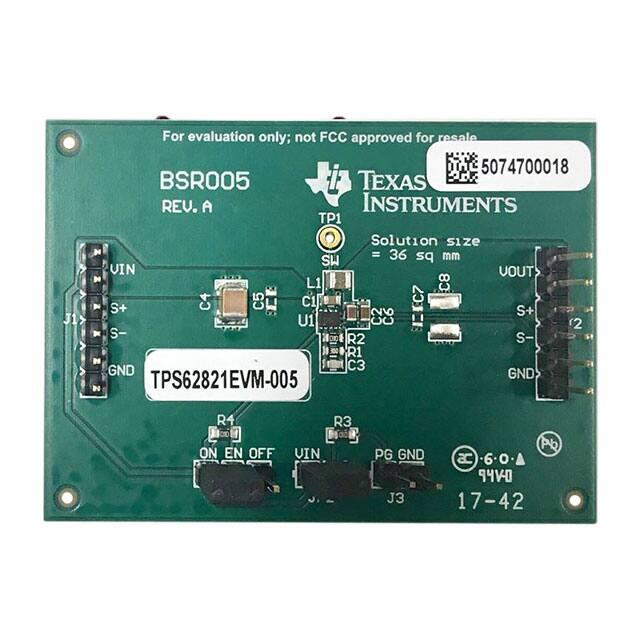

 | | TPS62821EVM-005 | 開發板/評估板/驗證板-開發板/套件/編程器 | TPS62821 - DC/DC，步降 1，非隔離 輸出評估板 | 在線訂購 | |
 | | TPS62823EVM-005 | 開發板/評估板/驗證板-開發板/套件/編程器 | TPS62823 DCS-Control? DC/DC，步降 1，非隔離 輸出評估板 | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|

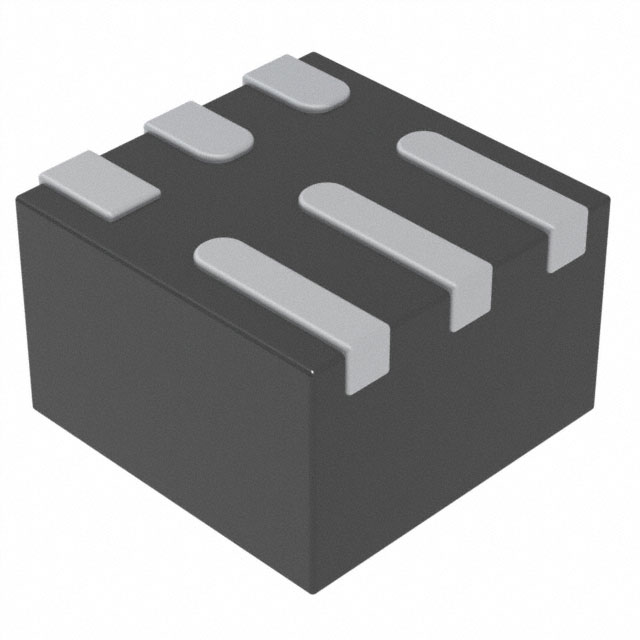

 | | TPS62821DLCT | DC-DC電源芯片-電源管理 | 降壓 開關穩壓器 IC 正 可調式 0.6V 1 輸出 1A 8-VFDFN | ￥13.74869 | 在線訂購 |
 | | TPS62822DLCT | DC-DC電源芯片-電源管理 | IC REG BUCK ADJ 2A 8VSON-HR | ￥9.56558 | 在線訂購 |

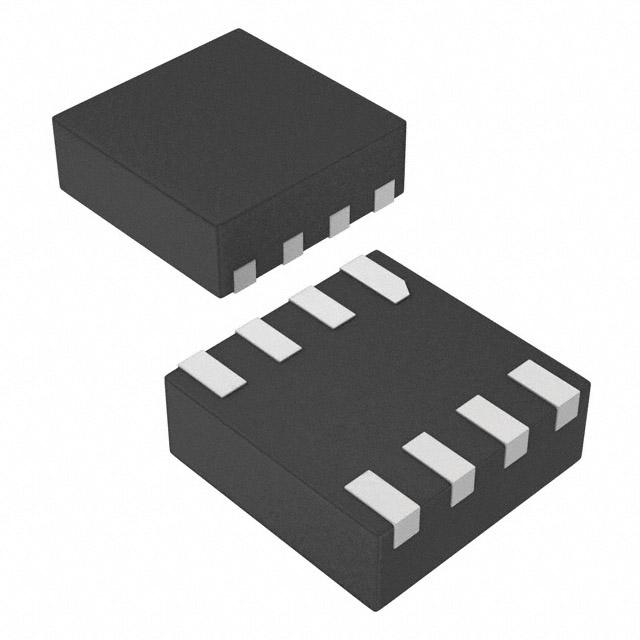

 | | TPS6282518DMQR | DC-DC電源芯片-電源管理 | TPS62825 采用 1.5mm x 1.5mm QFN 封裝、具有 1% 精度的 2.4V 至 5.5V 輸入、2A 降壓轉換器 | ￥5.30031 | 在線訂購 |
| | TPS62825DMQR | DC-DC電源芯片-電源管理 | TPS62825 采用 1.5mm x 1.5mm QFN 封裝、具有 1% 精度的 2.4V 至 5.5V 輸入、2A 降壓轉換器 | ￥12.24691 | 在線訂購 |
