bq25970YFFT 8 A 開關式電容電池充電器集成了保護功能
Texas Instruments bq25970YFFT （bq2597x 8 A Switched Cap Battery Charger with Integrated Protection）是 I2C 控制型單芯高能效 8 A 開關式電容快速充電器，帶 ADC
發布時間：2018-09-13
Texas Instruments bq2597x 是效率高達 97% 的 8 A 電池充電解決方案，利用開關式的電容架構。這種架構和集成的 FET 經過優化，實現了 50% 占空比，使線路電流僅為向電池所提供電流的一半，從而降低充電線路損耗并限制在應用中的溫升。
雙相架構可降低輸入電容的要求，并降低輸出電壓紋波。當與標準充電器（如 bq2589x）一起使用時，系統可通過 CC、CV 和終端預充電，以最低的功耗實現最快的充電。
該器件集成了所有必要的保護功能，以確保安全充電，包括輸入過壓和過流保護、輸出過壓和過流保護、電池和線路溫度檢測以及芯片溫度監視。
該器件包括 12 位有效 ADC（模擬至數字轉換器），實現總線電壓、總線電流、輸出電壓、電池電壓、電池電流、總線溫度、電池溫度、芯片溫度和所需的其它計算值的測量，從而管理智能壁式適配器或移動電源對電池的充電。
bq25970YFFT 8 A 開關式電容電池充電器集成了保護功能特性
開關式的電容架構經優化，實現 50% 占空比
輸入電壓為 2 倍電池電壓（3.5 V 至 4.65 V）
輸出電流為 2 倍輸入電流（最高 4.5 A）
降低了線路的功率損耗
用于實現系統優化的可編程設定值
ADC 讀數和配置
STAT、FLAG 和 MASK 選項用于中斷
可選 VBATREG 和 IBATREG 調節用于系統負載和壁式適配器瞬變（僅具有外部 OVP FET 的 bq25970）
8 A 快速充電的 97% 高能效電源級
安全工作的集成式可編程保護功能
輸入過壓保護 (BUS_OVP)
輸入過流保護 (BUS_OCP)，具有可調節報警
具有外部 OVP FET 的輸入過壓保護（VAC_OVP 高達 17 V、僅 bq25970）
電池過壓保護 (BAT_OVP) 具有可調節報警
輸出過壓 (VOUT_OVP)
輸入過流保護 (BUS_OCP)，具有可調節報警
IBAT 過流保護 (BAT_OCP)，具有可調節報警
電池溫度監控
連接器溫度監控
bq25970YFFT 8 A 開關式電容電池充電器集成了保護功能應用
智能手機
平板電腦
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|

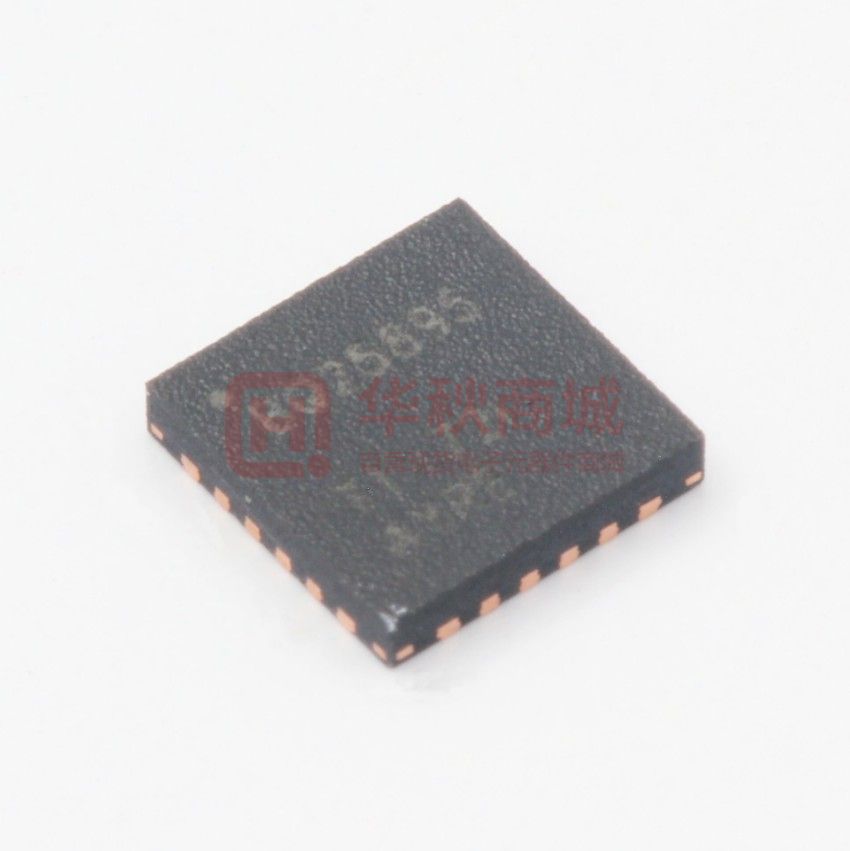

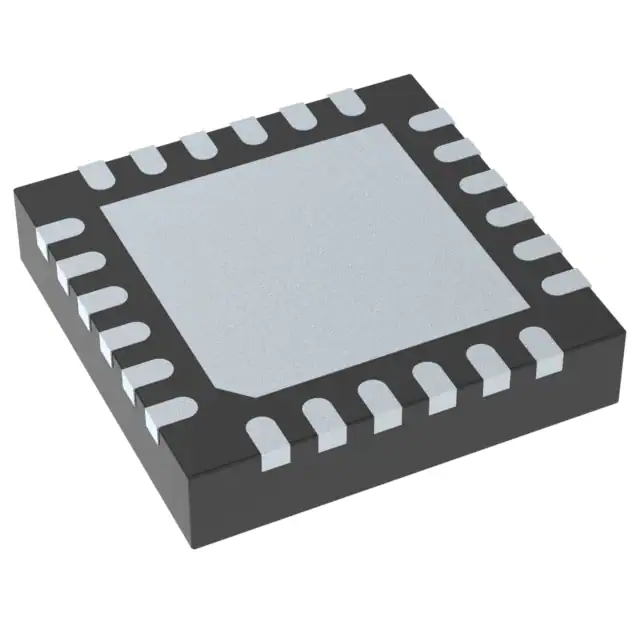

 | | BQ25895RTWT | 電池管理-電源管理 | BQ25895 支持高輸入電壓和 3.1A 升壓、支持 HVDCP 功能的 I2C 單節 5A 降壓電池充電器 | ￥23.11328 | 在線訂購 |
| | BQ25895MRTWT | 電池管理-電源管理 | BQ25895M 具有 3.1A 升壓和 HVDCP 的 I2C 單節 5A 降壓電池充電器 | 在線訂購 | |
| | BQ25896RTWT | 電池管理-電源管理 | BQ25896 具有電源路徑和 PSEL 的 I2C 單節 3A 降壓電池充電器 | ￥42.70160 | 在線訂購 |
 | | BQ25898YFFT | 電池管理-電源管理 | BQ25898 具有電源路徑、采用 MaxchargeTM 技術且適用于高輸入的 I2C 單節 4A 降壓電池充電器 | ￥23.84746 | 在線訂購 |
| | BQ25898CYFFT | 電池管理-電源管理 | ICBATTCHARGERLI-ION42DSBGA | ￥26.27468 | 在線訂購 |
 | | BQ25895RTWR | 電池管理-電源管理 | IC NVDC CHARGER I2C 24WQFN | ￥19.98610 | 在線訂購 |
 | | BQ25890RTWR | 電池管理-電源管理 | ICLI-IONCHARGEMGMT24WQFN | ￥28.33999 | 在線訂購 |
| | BQ25892RTWR | 電池管理-電源管理 | BQ25892 具有 NVDC 電源路徑和 PSEL 的 I2C 單節 5A 降壓電池充電器 | ￥16.01177 | 在線訂購 |
 | | BQ25896RTWR | 電池管理-電源管理 | I2C控制單電池3-MaxChargeTM技術的快速充電器，用于高輸入電壓和可調電壓USB On-Go升壓模式 WQFN24 | ￥27.17810 | 在線訂購 |
| | BQ25898YFFR | 電池管理-電源管理 | BQ25898 具有電源路徑、采用 MaxchargeTM 技術且適用于高輸入的 I2C 單節 4A 降壓電池充電器 | ￥35.01863 | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|

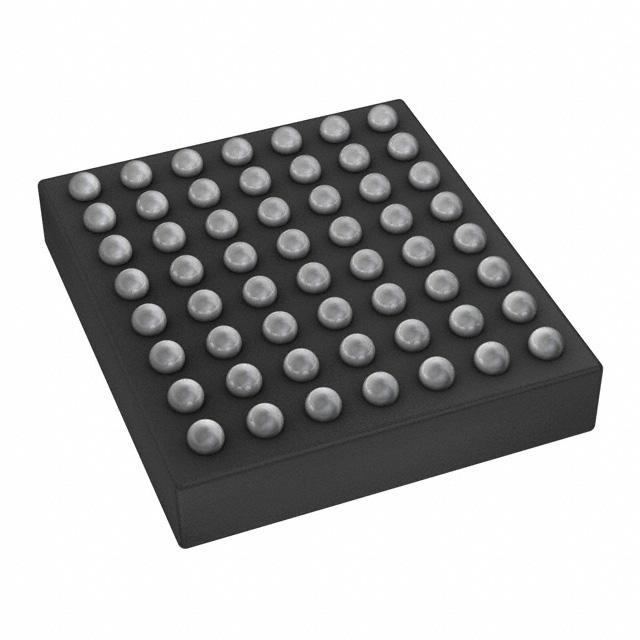

 | | BQ25970YFFT | 電池管理-電源管理 | 多化學 充電器 IC 56-DSBGA（3.33x2.93） | ￥44.54326 | 在線訂購 |
