LT3020 100 mA低壓VLDO?穩壓器
ADI公司用于調制解調器，智能手機和通用低電流調節器應用的線性穩壓器（LT3020 100 mA Low Voltage, VLDO? Regulator）
發布時間：2018-09-13
線性/模擬器件的功率LT3020是一款極低壓差（VLDO）線性穩壓器。該器件采用低至0.9 V的輸入電源工作，可提供100 mA的輸出電流，典型壓差為150 mV。LT3020非常適合低輸入電壓至低輸出電壓應用，提供與開關穩壓器相當?shù)碾娦省?/span>

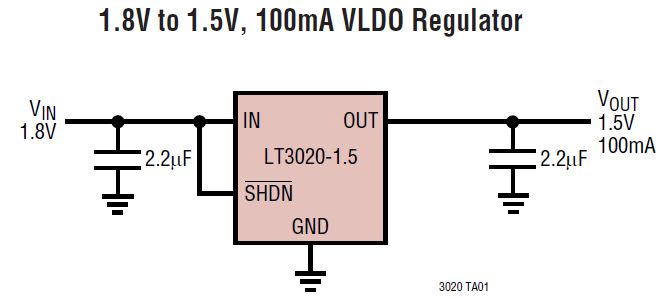

LT3020穩壓器采用低ESR，陶瓷輸出電容器（小至2.2μF）優化穩定性和瞬態響應。LT3020的其他特性包括0％典型線路調節和0.2％典型負載調節。關斷時，靜態電流降至3μA。
內部保護電路包括反向電池保護，電流限制，滯后熱限制和反向電流保護。LT3020可作為可調輸出器件使用，輸出范圍低至200 mV基準電壓源。還提供三種固定輸出電壓，1.2 V，1.5 V和1.8 V.
這些穩壓器采用MSOP和DFN封裝，溫度范圍為-40°C至+ 125°C。LT3020專為電池供電系統而設計，如調制解調器，智能手機和通用低電流調節器應用。
LT3020 100 mA低壓VLDO?穩壓器特性
輸出電流：100 mA
固定輸出電壓：1.2 V，1.5 V和1.8 V.
V IN范圍：0.9 V至10 V.

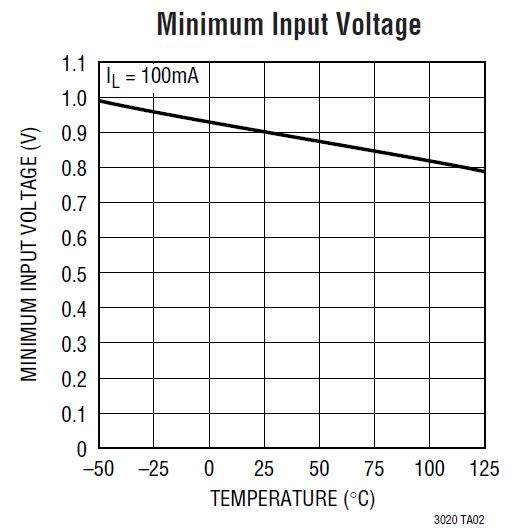

最小輸入電壓：0.9 V.
壓差：典型值150 mV
具有低ESR穩定性的陶瓷輸出電容（最小值為2.2μF）
可調輸出（V REF = V OUT（MIN） = 200 mV）
0.2％負載調節范圍為1 mA至100 mA
靜態電流：120μA（典型值）
關斷時典型靜態電流為3μA
電流限制保護
反向電池保護
沒有反向電流
具有滯后的熱限制
LT3020 100 mA低壓VLDO?穩壓器應用
一般現行規定
智能手機/手機
電池供電
掌上電腦
調制解調器
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | LT3020EMS8#PBF | 線性穩壓器/LDO-電源管理 | IC REG LDO ADJ 0.1A 8MSOP | 在線訂購 | |
 | | LT3020EDD#PBF | 線性穩壓器/LDO-電源管理 | IC REG LDO ADJ 0.1A 8DFN | 在線訂購 | |
| | LT3020EMS8-1.2#PBF | 線性穩壓器/LDO-電源管理 | IC REG LDO 1.2V 0.1A 8-MSOP | 在線訂購 | |
| | LT3020IMS8#PBF | 線性穩壓器/LDO-電源管理 | IC REG LDO ADJ 0.1A 8MSOP | 在線訂購 | |
| | LT3020EDD-1.2#PBF | 線性穩壓器/LDO-電源管理 | IC REG LDO 1.2V 0.1A 8DFN | 在線訂購 |
