LT8490 降壓-升壓開關穩壓器電池充電器
Analog Devices 的恒壓、恒流電池充電器（LT8490 Buck-Boost Switch Regulator Battery Charger），適用于鋰離子、太陽能和多化學電池
發布時間：2018-09-13

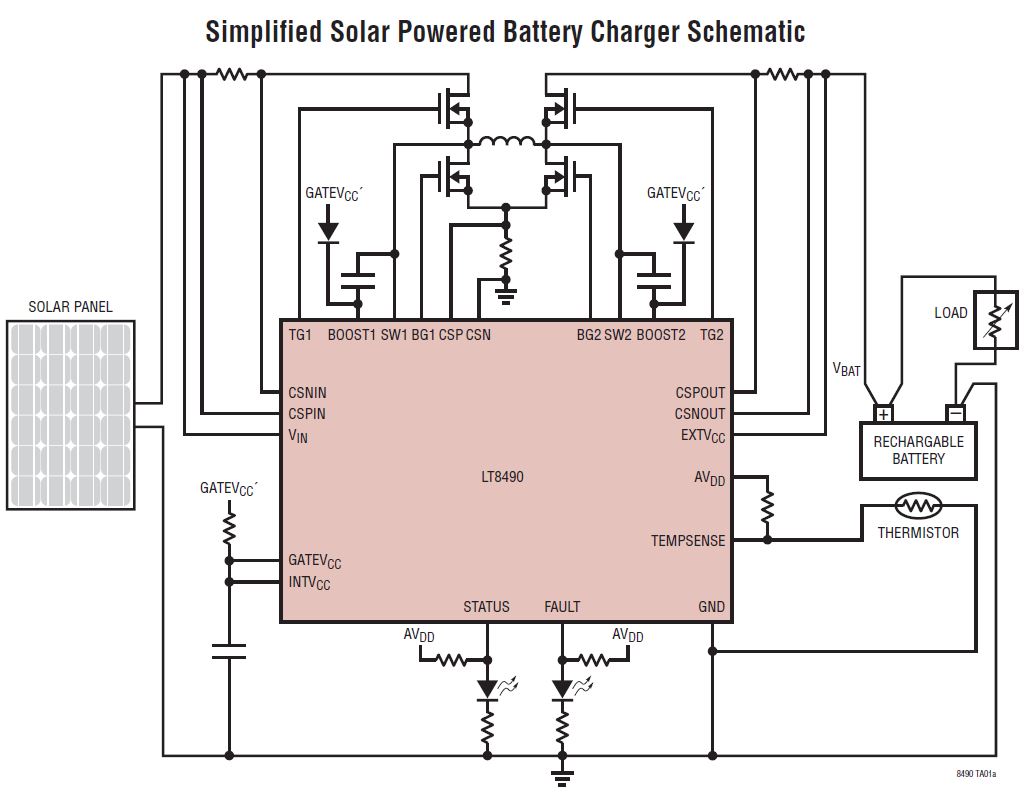

Power by Linear? / Analog Devices 的 LT8490 是一款降壓-升壓開關穩壓器電池充電器。這款充電器實現了恒流、恒壓 (CCCV) 的充電曲線，適用于大多數的電池類型，包括密封鉛酸 (SLA) 電池、富液式電池、膠體電池和鋰離子 (Li-ion) 電池。該器件可在高于、低于或等于輸出電壓的輸入電壓下工作，并可通過太陽能板或直流電源供電。片上邏輯電路會自動為太陽能供電型應用提供最大功率點跟蹤 (MPPT)。LT8490 可通過對熱耦合到電池外部熱敏電阻進行感應來執行自動溫度補償。包含充電器信息的狀態和故障引腳可用于驅動 LED 指示燈。該器件采用扁平 64 引腳 QFN 封裝。LT8490 非常適合作為鋰離子電池充電器、太陽能供電型電池充電器或多化學電池充電器。
LT8490 降壓-升壓開關穩壓器電池充電器特性
VIN 范圍：6 V 至 80 V
VBAT 范圍：1.3 V 至 80 V
自動溫度補償

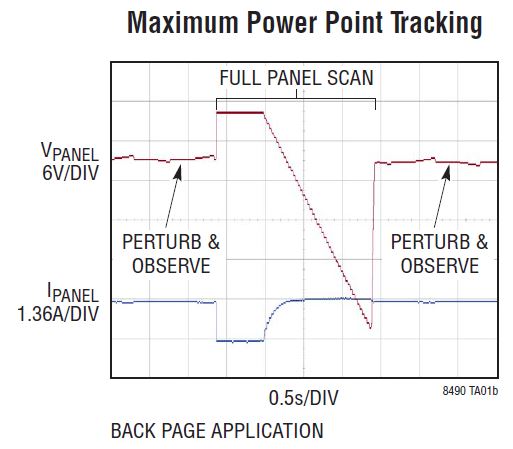

對太陽能供電型充電執行自動 MPPT
單電感器允許 VIN 高于、低于或等于 VBAT
無需軟件或固件開發工作
可以依靠太陽能板或直流電源供電
輸入和輸出電流監視器引腳
四個集成的反饋回路
可同步的固定頻率：100 kHz 至 400 kHz
LT8490 降壓-升壓開關穩壓器電池充電器應用
鋰離子電池充電器
太陽能供電型電池充電器
多化學電池充電器
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | DC2069A | 開發板/評估板/驗證板（廢棄） | DEMO BOARD LT8490 | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | LT8490EUKJ#PBF | 電池充電管理-電源管理 | 具最大功率點跟蹤 (MPPT)功能的高電壓、大電流降壓 - 升壓型電池充電控制器 | 在線訂購 | |
| | LT8490EUKJ#TRPBF | 電池充電管理-電源管理 | Charger IC Multi-Chemistry 64-QFN (7x11) | 在線訂購 |
