SN74AUP1G24 低功耗單緩沖器 / 驅動器 3 態輸出
Texas Instruments 的 SN74AUP1G240（SN74AUP1G24 Low-Power Single Buffer/Driver 3-State Output） 是低功耗、單緩沖器 / 驅動器，具有 3 態輸出，適用于部分掉電應用
發布時間：2018-09-13
Texas Instruments 的 SN74AUP1G240 是首屈一指的解決方案，可滿足業界對電池供電的便攜式應用的低功耗需求。該器件可確保在 0.8 V 至 3.6 V 的整個VCC 范圍內具有很低的靜態和動態功耗，從而實現更長的電池壽命。這款產品也能保持出色的信號完整性。
這種緩沖器 / 驅動器是一款單線路驅動器，具有 3 態輸出。當輸出啟用 (OE) 輸入為高電平時，輸出被禁用。該器件具有輸入禁用功能，允許浮動輸入信號。
為確保在上電或掉電期間的高阻抗?fàn)顟B(tài)，應當通過上拉電阻將 OE 連接至 VCC。該驅動器的電流吸收能力可確定電阻器的最小值。

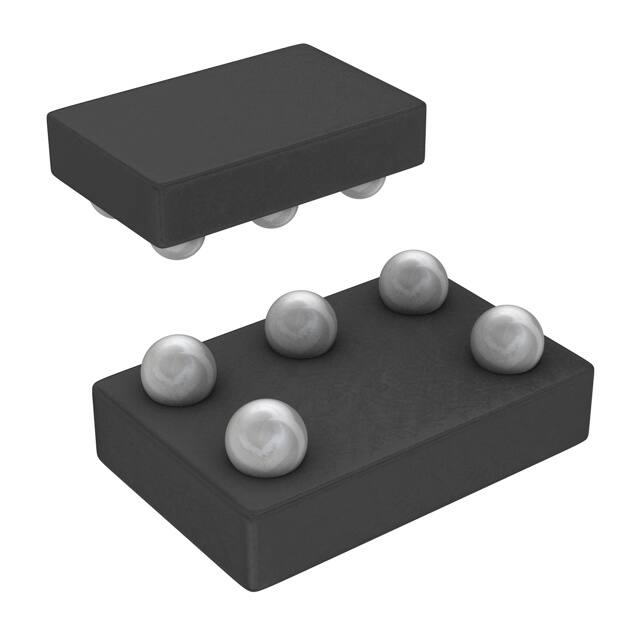

NanoStar? 封裝技術是 IC 封裝概念的突破，使用裸片作為封裝。
該器件完全適合使用 Ioff 的部分掉電應用。Ioff 電路在該器件掉電時禁用輸出。這會阻止電流向該器件回流，以防其受損。
SN74AUP1G24 低功耗單緩沖器 / 驅動器 3 態輸出特性
閂鎖性能超過 100 mA，符合 JESD 78 II 類標準
經測試，ESD 性能符合 JESD 22 標準
2000 V 人體模型（符合 A114-B II 類標準）
1000 V 帶電荷器件模型 (C101)
靜態功耗低
ICC = 0.9 μA 最大值
動態功耗低
Cpd 在 3.3 V 時 = 4.2 pF 典型值
輸入電容低
CI = 1.5 pF 典型值
可采用 Texas Instruments 的 NanoStar 封裝
低噪聲過沖和下沖 < VCC 的 10%
輸入禁用功能允許浮動輸入條件
Ioff 支持在部分掉電模式下工作
輸入遲滯允許在輸入端實現緩慢輸入轉換和更好的開關噪聲抑制
0.8 V 至 3.6 V 的寬工作 VCC 范圍
針對 3.3 V 工作電壓進行了優化
支持混合模式信號操作的 3.6 V I/O 容限
適合點對點應用
SN74AUP1G24 低功耗單緩沖器 / 驅動器 3 態輸出應用
電網基礎設施
電信基礎設施
醫療、保健和健身
工廠自動化和控制
打印機及其它外設
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | SN74AUP1G240DBVR | 緩沖器/驅動器-邏輯及時序器件 | SN74AUP1G240 具有三態輸出的單路 0.8V 至 3.6V 低功耗反相器 | ￥1.38217 | 在線訂購 |
 | | SN74AUP1G240DCKR | 緩沖器/驅動器-邏輯及時序器件 | SN74AUP1G240 具有三態輸出的單路 0.8V 至 3.6V 低功耗反相器 | ￥1.38192 | 在線訂購 |
 | | SN74AUP1G240YZPR | 緩沖器/驅動器-邏輯及時序器件 | SN74AUP1G240 具有三態輸出的單路 0.8V 至 3.6V 低功耗反相器 | ￥2.27932 | 在線訂購 |
 | | SN74AUP1G240DRYR | 緩沖器/驅動器-邏輯及時序器件 | SN74AUP1G240 具有三態輸出的單路 0.8V 至 3.6V 低功耗反相器 | ￥1.37490 | 在線訂購 |
