MUX36S16/MUX36D08 CMOS 多路復用器
Texas Instruments 的 MUX36S16 和 MUX36D08 （MUX36S16/MUX36D08 CMOS Multiplexers）是分別 8 通道和 16 通道高精度 36 V 單端 CMOS 多路復用器
發布時間：2018-06-13
Texas Instruments MUX36S16 和 MUX36D08 (MUX36xxx) 是現代互補金屬氧化物半導體 (CMOS) 高精度模擬多路復用器。MUX36S16 提供 16:1 單端通道，而 MUX36D08 提供 8:1 差分通道或雙 8:1 單端通道。MUX36S16 和 MUX36D08 均能采用雙電源 (±5 V 至 ±18 V) 或單電源供電 (10 V 至 36 V)。采用對稱電源（如 VDD = 12V，VSS = –12V）和非對稱電源（如 VDD = 12V，VSS = –5V）供電時，這些器件也能保證優異性能。所有數字輸入具有兼容“晶體管 - 晶體管”邏輯電路 (TTL) 的閾值，從而在有效電源電壓范圍內運行時，該閾值可保證 TTL 和 CMOS 邏輯電路的兼容性。
MUX36S16 和 MUX36D08 的導通和關斷泄漏電流較低，允許此類多路復用器以最小誤差轉換高輸入阻抗源傳輸?shù)男盘?hào)。電源電流低至 45μA，支持其應用于便攜式應用。
MUX36S16/MUX36D08 CMOS 多路復用器特性
低導通電容
MUX36S16: 13.5 pF
MUX36D08: 8.7 pF
低輸入漏泄電流：1 pA
低電荷注入：0.31 pC
軌至軌運行
寬電源范圍：±5 V 至 ±18 V、10 V 至 36 V
低導通電阻：125 Ω
過渡時間：97 ns
先開后合式開關動作
EN 引腳可連接到 VDD
邏輯電平：2 V 至 VDD
低供電電流：45 μA
ESD 保護 HBM：2000 V

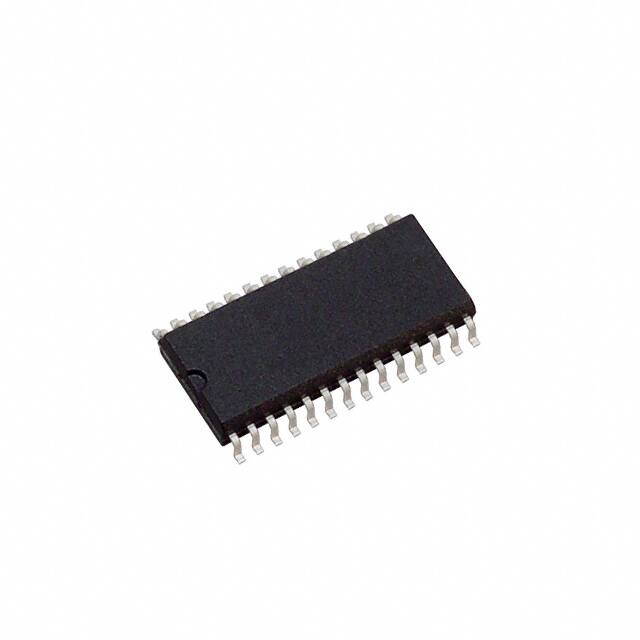

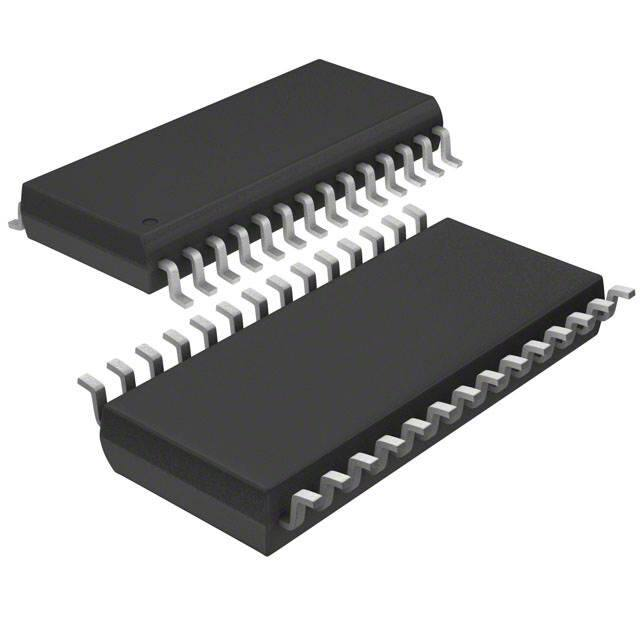

行業標準 TSSOP/SOIC 封裝
MUX36S16/MUX36D08 CMOS 多路復用器應用
工廠自動化和工業過程控制
可編程邏輯控制器 (PLC)
模擬輸入模塊
ATE 測試設備
數字萬用表
電池監控系統
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | MUX36S16IPW | 模擬開關芯片-電子開關 | MUX36S16 1pA 開路泄漏電流、36V、16:1、單通道精密模擬多路復用器 | 在線訂購 | |
| | MUX36D08IPWR | 模擬開關芯片-電子開關 | MUX36D08 1pA 開路泄漏電流、36V、8:1 精密模擬多路復用器 | ￥66.26251 | 在線訂購 |
| | MUX36S16IPWR | 模擬開關芯片-電子開關 | MUX36S16 1pA 開路泄漏電流、36V、16:1、單通道精密模擬多路復用器 | ￥90.20001 | 在線訂購 |
 | | MUX36D08IDWR | 模擬開關芯片-電子開關 | MUX36xxx 36V 低電容、低泄漏電流、高精度模擬多路復用器 | 在線訂購 | |
| | MUX36S16IDWR | 模擬開關芯片-電子開關 | MUX36S16 1pA 開路泄漏電流、36V、16:1、單通道精密模擬多路復用器 | ￥110.03972 | 在線訂購 |
| | MUX36D08IPW | 模擬開關芯片-電子開關 | MUX36D08 1pA 開路泄漏電流、36V、8:1 精密模擬多路復用器 | 在線訂購 |
