LTC3859 降壓/降壓/升壓 DC/DC 開關控制器
Analog Devices PMIC （LTC3859 Buck/Buck/Boost DC/DC Switching Controller）適用于分布式電源、電池供電型和汽車電源系統
發布時間：2018-09-13
Power by Linear?/Analog Devices LTC3859 是高性能三路輸出（降壓/降壓/升壓）同步 DC/DC 開關穩壓器控制器。該控制器可驅動所有 N 溝道功率 MOSFET 級。恒頻電流模式架構提供了高達 850 kHz 的可鎖相頻率。LTC3859 工作電壓為 4.5 V 至 38 V 輸入的電源范圍。當從升壓轉換器或另一輔助電源的輸出獲得偏置時，LTC3859 在啟動后能以低至 2.5 V 的輸入電壓工作。
55 μA 空載靜態電流延長了電池供電型系統中的工作運行時間。通過 OPTI-LOOP? 補償功能，可在一個很寬的輸出電容和 ESR 數值范圍內優化瞬態響應。LTC3859 具有用于降壓的 0.8 V 基準電壓、用于升壓的 1.2 V 基準電壓和電源良好輸出指示。
每個控制器的 TRACK/SS 引腳在啟動期間可使輸出電壓沿斜坡上升。折返電流限制短路期間的 MOSFET 熱耗散。PLLIN/MODE 引腳可選擇在輕負載條件下以 Burst Mode?、脈沖跳躍模式或連續導通電流模式工作。
該控制器工作溫度范圍 -40 °C 至 +125 °C 和 +150 °C，采用 QFN 或 TSSOP 封裝。LTC3859 非常適合分布式的電源、電池供電型和汽車電源系統。

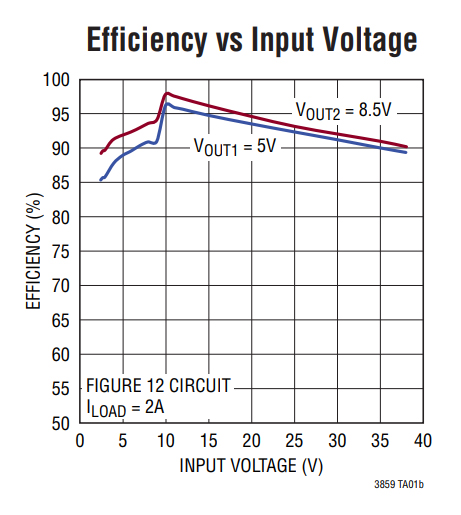

LTC3859 降壓/降壓/升壓 DC/DC 開關控制器特性
升壓輸出電壓高達 60 V
降壓輸出電壓范圍：0.8 V ≤ VOUT ≤ 24 V
雙路降壓 + 單路升壓同步控制器
冷起動后通過低至 2.5 V 電壓保持輸出調節
工作 IQ：55 μA（一個通道開啟）
偏置輸入電壓范圍：4.5 V 至 38 V
RSENSE 或 DCR 電流檢測
100% 占空比的升壓同步 MOSFET
鎖相頻率（75 kHz 至 850 kHz）
可編程固定頻率（50 kHz 至 900 kHz）
輕負載時可選擇以連續、脈沖跳躍或低紋波 Burst Mode? 工作
低壓差工作：99% 占空比
可調節輸出電壓軟啟動或跟蹤
關斷 IQ：14 μA
LTC3859 降壓/降壓/升壓 DC/DC 開關控制器應用
分布式電源
電池供電型設備
汽車電源系統
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | LTC3859AEFE#PBF | DC-DC開關控制芯片-電源管理 | IC REG CTRLR MULT TOP 38TSSOP | 在線訂購 | |
 | | LTC3859ALEUHF#PBF | DC-DC開關控制芯片-電源管理 | IC REG CTRLR MULT TOPOLOGY 38QFN | 在線訂購 | |
| | LTC3859ALHFE#PBF | DC-DC開關控制芯片-電源管理 | IC REG CTRLR MULT TOP 38TSSOP | 在線訂購 | |
| | LTC3859ALIUHF#PBF | DC-DC開關控制芯片-電源管理 | IC REG CTRLR MULT TOPOLOGY 38QFN | 在線訂購 | |
| | LTC3859EFE#PBF | DC-DC開關控制芯片-電源管理 | IC REG CTRLR MULT TOP 38TSSOP | 在線訂購 |
