MCP39F511A AC/DC 雙模式功率監視器
Microchip 的 MCP39F511A （MCP39F511A AC/DC Dual-Mode Power Monitors）是一款高度集成的單移相、實時測量電源功率監控 IC
發布時間：2018-09-13
Microchip Technology 的 MCP39F511A 器件是完整的單相、高度集成的功率監視 IC，設計用于實時測量 AC 或 DC 電源的輸入功率。它包括雙通道三角積分 ADC、一個 16 位計算引擎、EEPROM 和靈活的 2 線接口。提供獨立的 AC 和 DC 校準寄存器，以確保在兩種模式下都能實現高精度測量。集成 7 ppm/°C 低漂移電壓基準以及每測量通道 94.5 dB 的 SINAD 性能，能夠在 4000:1 動態范圍內實現優于 0.1% 精確設計。MCP39F511A 采用 5x5 QFN 封裝。該器件豐富的特性集使之非常適用于廣泛的消費類和工業應用，包括電源、家庭物聯網設備、工業電表和商業照明。

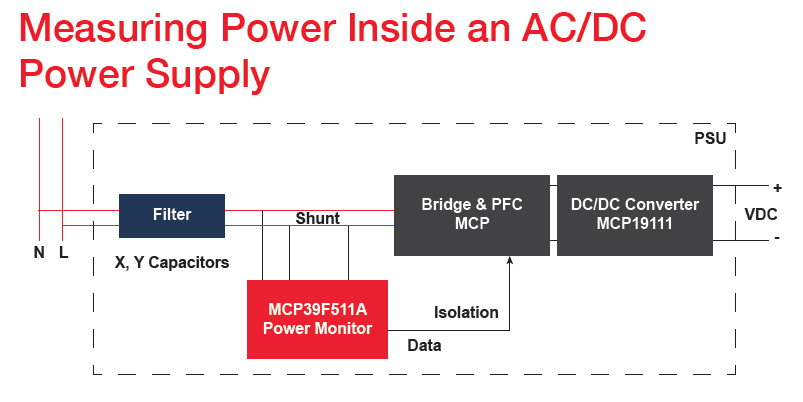

框圖
MCP39F511A AC/DC 雙模式功率監視器特性
特性
實時測量 AC 或 DC 電源的輸入功率
AC/DC 雙模功率監控能夠?qū)崿F(xiàn) 0.1% 的精度
自動檢測和切換 AC 和 DC 模式
內置快速 16 位計算處理核芯
用戶可通過頁面讀/寫命令訪問的 512 字節 EEPROM
低漂移內部電壓基準，典型值為 7 ppm/°C
28 引腳 5x5 QFN 封裝將溫度范圍擴大到 -40°C 至 +125°C
優勢
內置計算能力可以讓設計人員為其應用輕松添加高性能功率監控功能，從而縮短了面市時間
快速校準程序和簡化的指令協議降低了設計風險
MCP39F511A AC/DC 雙模式功率監視器應用
用于服務器、網絡和存儲設備的電源
家庭監控物聯網設備，如智能插頭和電器
不間斷電源
工業電表、供電質量監測
商業照明、街道照明和 LED 照明應用
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | MCP39F511A-E/MQ | 電能計量-電源管理 | MCP39F511A 是一款高度集成的單相電源監控集成電路，適用于實時測量交流或直流電源，廣泛應用于消費和工業領域。 | 在線訂購 |
