LM5150-Q1 寬 VIN 汽車低 IQ 智能升壓控制器
Texas Instruments 的 LM5150-Q1 自動升壓控制器（LM5150-Q1 Wide VIN Automotive Low IQ Boost Controller）具有 220 kHz 至 2.3 MHz 的可調開關頻率
發布時間：2018-09-13
Texas Instruments 的 LM5150-Q1 器件是一款寬輸入范圍的自動升壓控制器。該裝置適合用作預升壓轉換器，在汽車起動期間維持車輛電池的輸出電壓或在車輛電池掉電期間維持備用電池的輸出電壓。
LM5150-Q1 的開關頻率通過電阻編程，范圍在 220 kHz 至 2.3 MHz 之間?？焖偾袚Q (≥2.2MHz) 可最大限度地減少 AM 波段干擾，并支持實現小尺寸解決方案和快速瞬態響應。
LM5150-Q1 在輸入或輸出電壓高于預設的待機閾值時，工作在低 IQ 待機模式，當輸出電壓低于預設的喚醒閾值時，則自動喚醒。
該器件可瞬態進出低 IQ 待機模式，以延長輕負載時的電池壽命。一個電阻器負責對目標輸出調節電壓以及配置進行編程。其他功能包括低關斷電流、升壓狀態指示、可調節逐周期限流和熱關斷。
LM5150-Q1 寬 VIN 汽車低 IQ 智能升壓控制器特性
1.5 A 峰值 MOSFET 柵極驅動器
AEC-Q100 認證
HBM ESD 2 類器件
CDM ESD C4B 級器件
器件溫度 1 級：-40°C 至 +125°C 工作環境溫度范圍
升壓狀態指示燈
可調逐周期限流
帶有可潤濕側翼的 16 針 WQFN
低關斷電流 (IQ =5 μA)
使用帶有 WEBENCH? 電源設計器的 LM5150-Q1 可創建自定義設計
低待機電流 (IQ =15 μA)
四個可編程輸出電壓選項和兩個可選配置
6.8 V、7.5 V、8.5 V 或 10.5 V
啟動-停止或電子呼叫配置
220 KHz 至 2.3 MHz 的可調開關頻率
自動喚醒和待機模式轉換
可選時鐘同步
熱關斷
當 VIN = 5 V（絕對最大值為 65 V）時，1.5 V 至 42 V 寬 VIN輸入范圍
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|

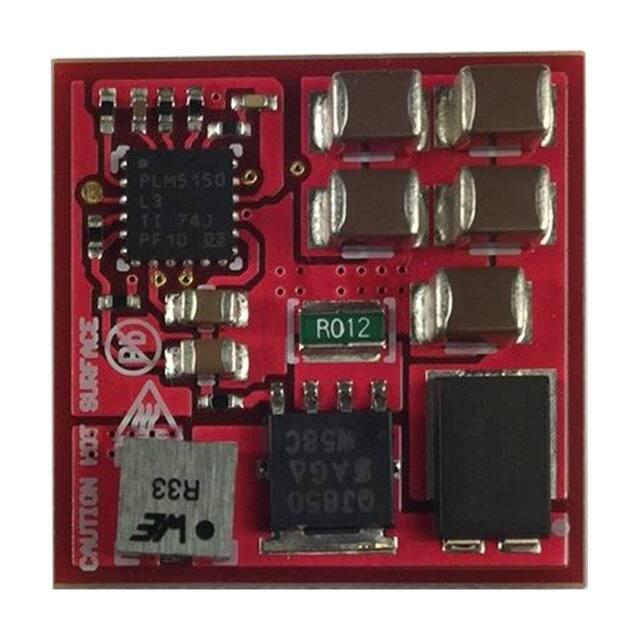

 | | LM5150RUMHDEVM | 開發板/評估板/驗證板-開發板/套件/編程器 | LM5150-Q1 - DC/DC，步升 1，非隔離 輸出評估板 | 在線訂購 | |

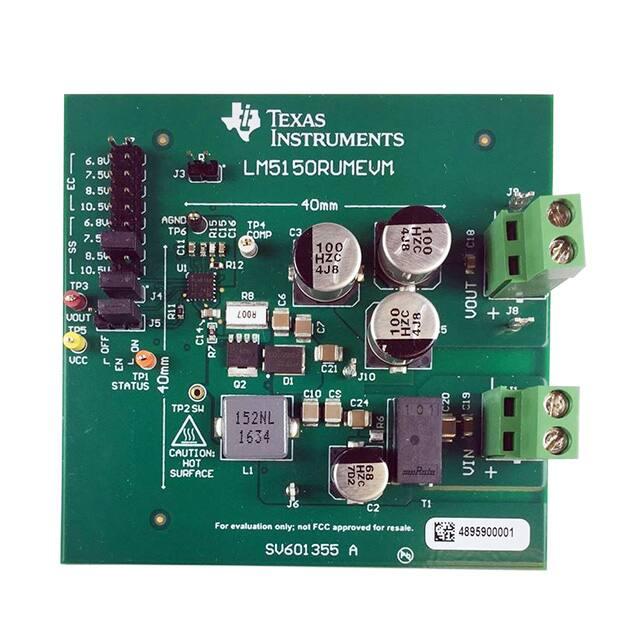

 | | LM5150RUMEVM | 開發板/評估板/驗證板-開發板/套件/編程器 | LM5150-Q1 - DC/DC，步升 1，非隔離 輸出評估板 | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | LM51501QRUMTQ1 | DC-DC電源芯片-電源管理 | LM51501-Q1 具有 6V、6.5V、9.5V、11.5V 輸出選項的汽車類 1.5V 至 42V 輸入電壓、低 IQ 升壓控制器 | ￥15.27884 | 在線訂購 |
| | LM5150QRUMTQ1 | DC-DC電源芯片-電源管理 | WIDE VIN LOW IQ BOOST CONTROLLER | ￥25.33350 | 在線訂購 |
