LDLN030 超低噪聲 LDO
STMicro 的 LDLN030 300 mA 超低噪聲 LDO (LDLN030 Ultra-Low Noise LDO)包括電源良好、軟啟動和熱保護
發布時間：2018-09-13
STMicro LDLN030 是一款 300 mA 超低壓差穩壓器，能夠在 1.6 V 至 5.5 V 的輸入電壓范圍內工作。300 mA 負載下的典型壓差為 150 mV。 極低的靜態電流（空載時僅為16μA）延長了需要非常長待機時間的應用的電池壽命。由于其超低噪聲值和高 PSRR，該器件提供非常干凈的輸出，適用于超高靈敏負載。它與陶瓷電容器一樣穩定。 使能邏輯控制功能使 LDLN030 進入關斷模式，允許總電流消耗低于 1μA。該器件還包括短路恒流限制，欠壓鎖定、軟啟動、電源良好和熱保護。
該器件的典型應用為噪聲敏感性負載，如移動電話和平板電腦、無線 LAN 設備中的 ADC、VCO。LDLN030 旨在保持靜態電流受控并在壓差工作期間也能保持較低的值，從而延長電池供電型設備的工作時間。
LDLN030 超低噪聲 LDO特性
超低輸出噪聲：7.5 μVRMS
為敏感負載提供干凈的電源電壓
極低靜態電流：空載時 16 μA
延長電池續航時間
在壓差條件下 IQ 可控
增加持續時間
極低壓差：200 mA 時 100 mV；300 mA 時 150 mV
提高效率
非常高的 PSRR：100 Hz 時 80 dB，100 kHz 時 60 dB
為敏感負載提供干凈的電源電壓
輸出電壓的精度：在不同線路、負載和溫度條件下為 2%
提供準確的電源電壓
邏輯控制式電子關斷 (PPAK)
允許遠程關機以節省電池電量
電源良好
為系統提供狀態信息
內部軟啟動
限制浪涌電流
LDLN030 超低噪聲 LDO應用
智能手機/平板電腦
圖像傳感器
儀表
VCO 和射頻模塊
HDD 和 SSD
便攜式和其他電池供電型設備
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|

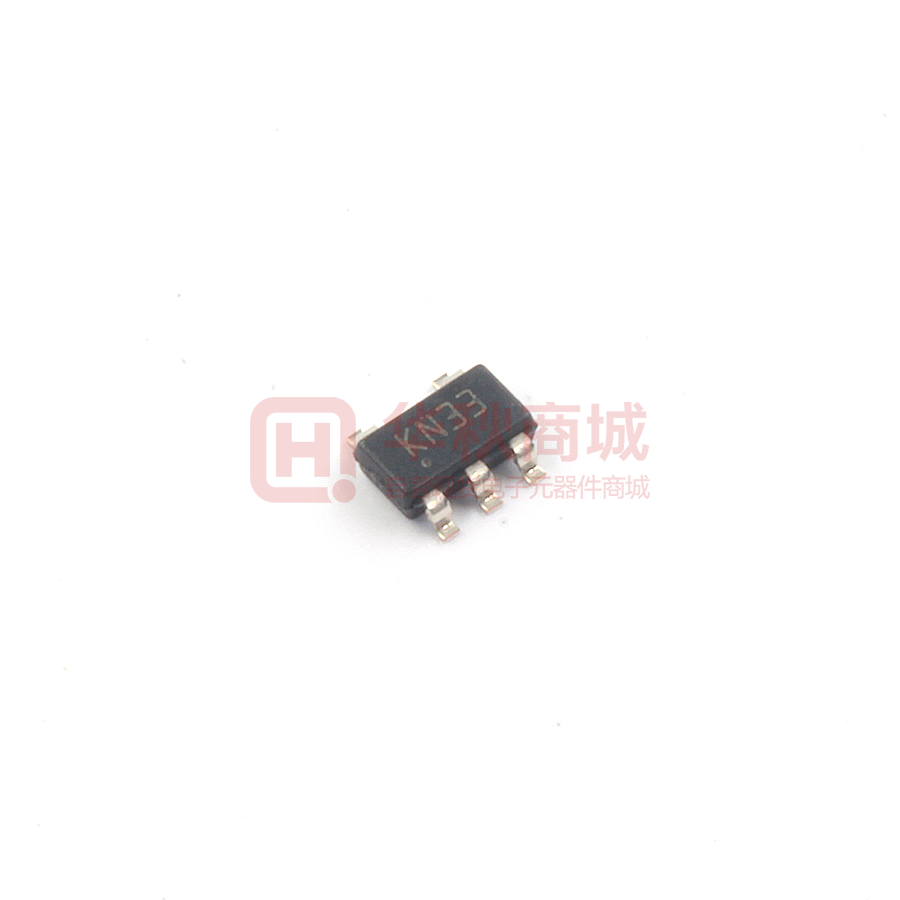

 | | LDLN030G33R | 線性穩壓器/LDO-電源管理 | ￥2.60000 | 在線訂購 |
