LTM8005 38 VIN、38 VOUT BoostμModule? LED 驅動器
Analog Devices 的驅動器（LTM8005 38 VIN, 38 VOUT Boost μModule? LED Driver）適用于高電流或高電壓 LED 以及精確限流穩壓器
發布時間：2018-09-13

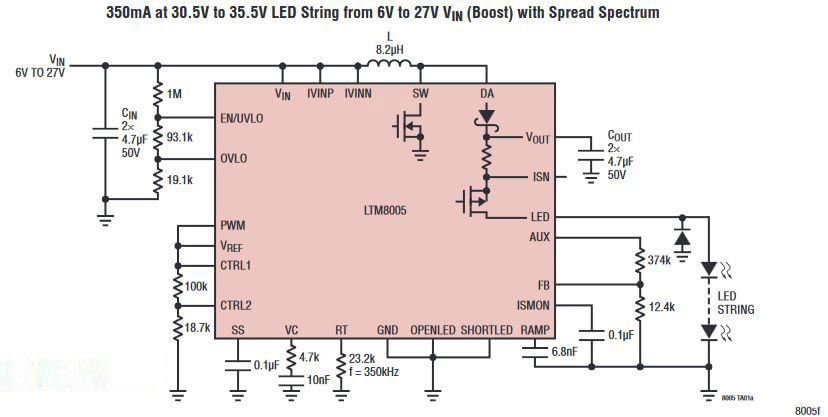

Linear?/ Analog Devices 的 LTM8005 是一款 38 VIN、38 V OUT 升壓 μModule（功率微模塊）LED 驅動器。該驅動器設計用于調節電流或電壓，是驅動 LED 的理想選擇。在寬范圍輸入和輸出電壓下，其固定頻率、電流模式架構使該器件實現了穩定工作?？梢约せ顢U頻調頻 (SSFM) 功能以提高電磁兼容性 (EMC)。接地基準電壓 FB 引腳可作為多個 LED 保護功能的輸入，并使之用作恒壓源。PWM 輸入提供高達 3000:1 的 LED 調光比，且 CTRL 輸入能提供更多的模擬調光能力。

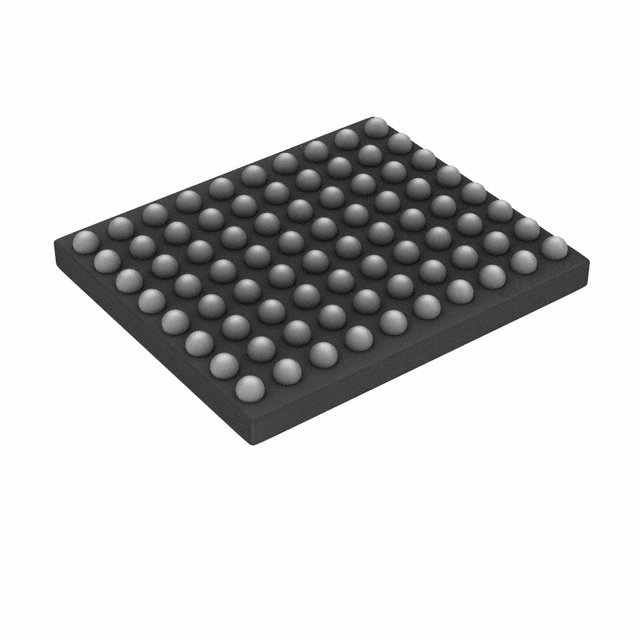

LTM8005 適用于通過標準表面貼裝設備進行自動裝配。它采用薄型球柵陣列 (BGA) 封裝，可以利用 PC 板底部未使用的空間。LTM8005 是高電流或高壓 LED 和精確限流穩壓器的理想選擇。
LTM8005 38 VIN、38 VOUT BoostμModule? LED 驅動器特性
輸入電壓范圍：5 V 至 38 V
40 V 10 A 內部電源開關
支持升壓或 SEPIC 電源拓撲
可調節 LED 電流高達 1.6 A
溫度范圍：-40°C 至 +150°C
輸入和輸出電流報告
用于斷開 PWM 和輸出的內部開關
內部擴頻調頻
3000:1 真彩色 PWM? 調光
具有 OPENLED 標志的 LED 開路保護
短路保護和 SHORTLED 標志
軟啟動，帶可編程故障重啟定時器
LTM8005 38 VIN、38 VOUT BoostμModule? LED 驅動器應用
高電流或高電壓 LED
精確的限流電壓調節器
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|

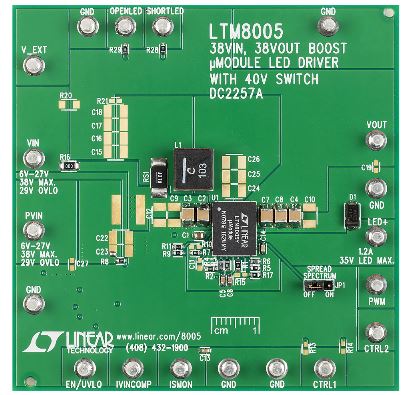

 | | DC2257A | 開發板/評估板/驗證板-開發板/套件/編程器 | LTM8005 1，非隔離 輸出 LED 驅動器評估板 | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | LTM8005IY#PBF | LED/照明驅動器-電源管理 | 38VIN, 38VOUT BOOST MODULE LED D | 在線訂購 | |
| | LTM8005HY#PBF | LED/照明驅動器-電源管理 | 38VIN, 38VOUT BOOST MODULE LED D | 在線訂購 | |
| | LTM8005EY#PBF | LED/照明驅動器-電源管理 | 38VIN, 38VOUT BOOST MODULE LED D | 在線訂購 |
